M5连接器是工业自动化领域尺寸最小的标准接口之一，螺纹公称直径仅5mm，比M8和M12接口紧凑得多，特别适合空间受限的小型设备连接。上海科迎法电气是专业的M5连接器生产厂家，产品通过IP67防护和CE认证，本文系统介绍M5连接器的规格、应用与选型要点。
M5连接器的基本规格与适用场景
M5连接器的"5"指螺纹公称直径为5mm，是所有标准系列中尺寸最小的。由于体积紧凑，M5连接器的芯数和载流能力也受到限制，主要用于小功率、低信号数量的场景。
M5与M8/M12/M16的尺寸对比
| 系列 | 螺纹直径 | 典型针数 | 单芯载流 | 适用电缆外径 |
|---|---|---|---|---|
| M5 | 5mm | 3-6 芯 | 1-2A | 1.5-3mm |
| M8 | 8mm | 3-8 芯 | 2-4A | 2-4.5mm |
| M12 | 12mm | 3-8 芯 | 3-6A | 3-7mm |
| M16 | 16mm | 2-12 芯 | 4-13A | 4-8mm |
M5的优势在于尺寸紧凑，劣势在于载流和芯数有限，选型时需平衡空间需求与电气参数。
M5连接器的结构特点
M5连接器采用黄铜镀镍壳体或PBT塑料壳体，绝缘体为PA66工程塑料，接触件为铜合金。锁紧方式为螺纹锁紧，配对接插后旋转到位即可实现IP67防护。由于壳体小，接触件间距紧凑，对插时需要对准定位键，避免针孔错位。
M5连接器的产品类型与规格
科迎法的M5连接器按安装形式和端接方式分为以下几类：

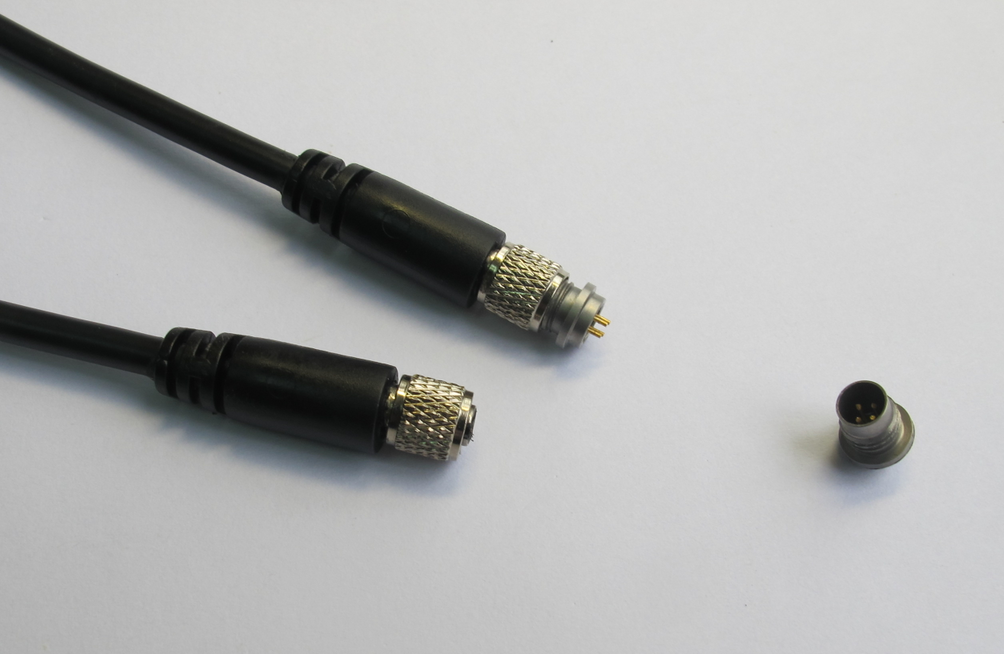

电缆连接器（带线）
一端预制好电缆的连接器，公头母头成对供货，电缆长度可定制。适合需要快速连接的场合，节省现场压接时间。常用电缆外径1.5-2.5mm，护套材质PVC或PUR。
面板安装插座
法兰式面板插座，螺纹安装到设备外壳上。适合需要固定连接器位置的场合，如小型传感器外壳、便携仪表的接口。开孔尺寸标准为φ5.5mm。
1. 电缆连接器（带线）：公头/母头、直头/弯头、电缆长度定制；
2. 面板安装插座：法兰式螺纹安装，直焊/弯焊PCB插座；
3. 插头插座成套：公母配对供货；
4. 防爆规格：M5防爆连接器（增安型e）可按需求定制。
M5连接器的防护等级与环境适配
IP67防护的实现条件
M5连接器达到IP67防护需要三个条件：公母头螺纹锁紧到位、壳体密封圈完好、电缆端密封可靠。由于尺寸小，密封圈也很小，安装时需特别注意不要让异物或线缆外皮夹在密封面上。
不同环境的材质选择
常规车间环境可选黄铜镀镍壳体+丁腈橡胶密封；潮湿户外或油污环境建议选不锈钢壳体+硅胶密封；防爆场所需选经认证的防爆规格M5连接器。
M5连接器的典型应用
小型传感器与执行器连接
电感式接近开关、光纤放大器、小型压力传感器等微型自动化元件，其信号与电源连接常采用M5接口，科迎法的M5连接器已配套多家传感器厂商。
便携与手持设备
便携检测仪器、手持式扫描仪等设备的外接传感器插口，因尺寸限制只能选用M5接口。M5连接器的螺纹锁紧结构也适合在手持场景下频繁插拔。
1. 小型电感式接近开关、光纤传感器的信号连接；
2. 便携式检测设备的外接接口；
3. 微型执行器（如微型气缸、电磁阀）的电气连接；
4. 机器人关节部位的小尺寸线束连接；
5. 医疗设备、分析仪器等精密仪器的信号接口。
M5连接器选型注意事项
1. 确认空间尺寸：安装位置是否有足够空间使用M5（面板开孔φ5.5mm）；
2. 确定芯数：3芯、4芯还是6芯，按信号回路数量选择；
3. 核对载流：M5单芯载流一般在1-2A，大功率场景不宜选用；
4. 确认电缆：外径1.5-3mm，移动场合选PUR耐折弯电缆；
5. 对防爆需求：选择经防爆认证的M5增安型连接器；
6. 选厂家：M5连接器对工艺精度要求高，建议选择有成熟产品体系的厂家。
结语：M5连接器以紧凑体积为核心优势，是狭小空间连接的理想选择。科迎法电气M5连接器现货规格齐全，支持小批量打样和非标定制，选型中有任何疑问欢迎联系我们获取技术支持。
常见问题解答
问：M5连接器能替代M8吗？
答：一般不能。M5载流只有1-2A，而M8可达2-4A，且M5的针距和接触面积更小，强行替代可能导致载流不足或连接不可靠。
问：M5防水连接器能在水下用吗？
答：IP67等级可在1米水深下短时间浸水（30分钟），持续水下使用需要IP68等级，科迎法可提供IP68规格定制。
问：M5连接器支持PCB焊接吗？
答：支持。可提供直焊和弯焊两种形式的PCB插座，适合小型设备的板级连接，焊接时需注意避免高温损伤绝缘体。
问：M5连接器的插拔寿命是多少？
答：正常插拔寿命在10000次以上，频繁插拔的场合建议选用接触件镀金的产品，耐磨性更好。
问：小批量可以采购吗？
答：M5连接器现货规格支持小批量采购，定制产品有起订量要求，具体数量根据定制内容确定。
问：可以提供M5防爆连接器吗？
答：可以。科迎法可提供M5增安型（Ex e）防爆连接器，适用于Ex e安全场所，需要提前确认防爆认证要求。
