M23连接器选型指南：7/8英寸大电流工业连接解决方案

在工业自动化和电气工程中，当M12连接器的载流能力无法满足大电流应用需求时，M23连接器（又称7/8英寸连接器）成为理想的选择。M23连接器以其更大的接触面积、更高的载流能力和可靠的防水性能，广泛应用于电机驱动、电源分配、工业设备连接等大电流场景。上海科迎法电气作为上海本土专业的工业连接器制造商，本文将为您详细介绍M23连接器的分类、技术参数和选型方法。

M23连接器选型_7/8英寸大电流连接方案

一、M23连接器概述

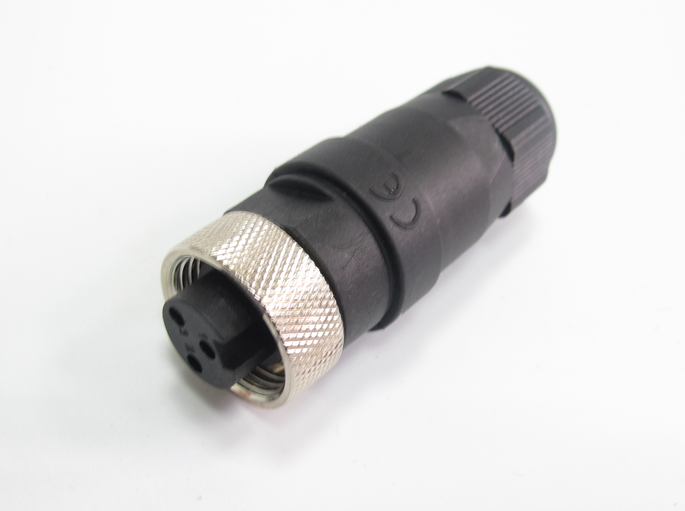

M23连接器是指螺纹直径为23mm的圆形连接器，因其螺纹尺寸接近7/8英寸，也常被称为7/8连接器。与M12连接器相比，M23连接器体积更大，端子截面积更大，因此载流能力更强，能够满足大电流电源连接和多信号传输的需求。



上海科迎法电气生产的M23连接器系列产品涵盖电源型和信号型两大类，芯数从2芯到19芯不等，具有IP67高防护等级，广泛应用于工业自动化、电机驱动、轨道交通、新能源等领域。产品辐射长三角及全国市场。



二、M23连接器的主要分类



1. 按用途分类：



M23电源连接器：芯数较少（通常2-6芯），单芯截面积大，载流量高，主要用于电源连接和大电流传输。单芯额定电流可达15A-25A甚至更高，适用于电机驱动、电源分配等场景。上海科迎法电气的M23电源连接器有多种芯数和电流规格可选。



M23信号连接器：芯数较多（通常8-19芯），用于传输多路信号和数据，适用于复杂控制系统的信号连接。虽然单芯电流不如电源型，但芯数多，能传输更多信号。



混合型M23连接器：同时包含电源芯和信号芯，电源芯提供电力，信号芯传输控制信号，一个连接器实现电源和信号的同时传输，减少连接器数量。



2. 按连接方式分类：



M23预制电缆连接器：出厂时已将连接器与电缆压接成型，即插即用，可靠性高，防水性能有保障。适用于大批量、标准化应用场景。电缆长度可定制。



M23自接头（现场自接）：用户可在现场自行安装接线，适用于维修更换和电缆长度不确定的场景。部分型号支持免工具快速安装。



M23全金属连接器：外壳采用全金属材质，具有更好的电磁屏蔽性能和机械强度，适用于电磁环境复杂、对可靠性要求高的场合。



3. 按安装方式分类：



M23插座（面板安装型）：安装在设备面板上，作为设备端接口。有法兰安装、螺纹安装等多种安装形式。科迎法电气的M23插座提供针型/孔型、多种接线方式可选。



M23电缆连接器（线端型）：连接在电缆末端，与插座配对使用，是最常见的M23连接器形态。有直头和弯头两种结构。



4. 按结构形式分类：



直头M23连接器：电缆直线引出，适用于直线布线和空间充足的场合。



弯头M23连接器：电缆90°弯出，适用于空间受限的安装场合，减少弯曲半径要求。



M23双头电缆连接器：两端均为M23连接器的预制电缆，用于设备之间的直接连接。



三、M23与M12连接器对比



简单来说，M12适合传感器信号和小功率连接，M23适合大电流电源和多信号连接。当M12的载流能力不够时，就需要选用M23连接器。



四、选型要点



1. 确认用途：是用于电源传输、信号传输还是混合传输，选择对应类型的M23连接器。电源型关注载流量，信号型关注芯数和屏蔽性能。



2. 芯数选择：根据实际需要的线路数量选择芯数，建议预留1-2芯备用。电源型通常2-6芯，信号型通常8-19芯。



3. 额定电流：确认每芯的额定电流是否满足负载要求，注意考虑环境温度的影响，环境温度越高，允许的载流量越低。要留有足够的安全裕量。



4. 额定电压：确认连接器的额定电压是否满足系统电压要求。工业应用通常为24V DC、48V DC、220V AC等。



5. 防护等级：根据使用环境选择。户外、潮湿、多粉尘环境选择IP67及以上防护等级。上海科迎法电气的M23连接器均达到IP67防护。



6. 屏蔽性能：信号传输应用选择带屏蔽的连接器。全金属外壳+屏蔽环结构屏蔽效果最佳。电源型一般不需要屏蔽。



7. 安装方式：根据安装空间和布线方式选择直头还是弯头，面板插座还是电缆连接器。



8. 电缆规格：预制电缆连接器需要确认电缆的线规、材质（PVC/PUR/橡胶等）、外径、长度等。大电流应用需要足够截面积的电缆。



五、典型应用场景



电机驱动：伺服电机、步进电机等工业电机的动力和编码器信号连接，是M23连接器最典型的应用。一台电机往往需要电源和信号两个M23连接器。



电源分配：工业设备的电源输入和分配，大电流传输需要M23电源连接器的高载流能力。



工业设备连接：大型工业设备各模块之间的电源和信号连接，如包装机械、印刷机械、纺织机械等。



轨道交通：列车车厢内的电气连接，需要高可靠性和抗振动性能。



新能源：光伏逆变器、储能系统等新能源设备的电气连接。



上海及长三角地区工业发达，制造业企业众多，M23连接器在各行业都有广泛应用。



六、常见问题解答



Q1：M23连接器和7/8连接器是同一个东西吗？

A：是的，M23连接器和7/8英寸连接器通常指的是同一类产品。M23是公制称呼（螺纹直径23mm），7/8"是英制称呼（约22.2mm），两者尺寸接近，行业内经常混用这两个名称。上海科迎法电气的产品目录中两种称呼都有使用。



Q2：M23连接器最大能过多少安电流？

A：M23连接器的载流量取决于芯数和端子截面积。芯数越少，单芯截面积越大，载流量越高。2-3芯的M23电源连接器单芯额定电流可达20A-25A，6芯的约10A，12芯的约5A。具体电流值以产品规格书为准。选型时要留有足够裕量。



Q3：M23和M12连接器可以互换使用吗？

A：不可以。M23和M12螺纹直径不同，体积差异大，完全不能互换。M12体积小、载流量低，适合传感器和小功率连接；M23体积大、载流量高，适合电源和大电流连接。应根据实际需求选择合适的规格。



Q4：M23连接器有防爆型的吗？

A：有的。上海科迎法电气提供7/8"（M23）防爆连接器，采用增安型设计，适用于石油化工等爆炸危险区域。防爆型M23连接器有针型/孔型、公头/母头等多种规格，均取得防爆合格证。具体可咨询我们的技术团队。



Q5：上海地区M23连接器有现货吗？

A：上海科迎法电气常备M23连接器常用规格现货，包括电源型和信号型、直头和弯头、预制电缆和插座等。上海地区当天发货次日到达，长三角1-2天到达。特殊芯数和电缆长度支持定制，交期根据数量而定。



Q6：M23连接器的电缆可以选PUR材质吗？

A：可以的。上海科迎法电气的M23预制电缆连接器支持多种电缆材质选择，包括PVC（经济通用）、PUR（耐油耐磨）、橡胶（耐高低温）等。根据使用环境选择合适的电缆材质。PUR材质耐油性能优异，特别适合机床和有油污的环境。



结语



M23连接器以其高载流能力、多芯数配置和可靠的防护性能，在大电流工业连接领域发挥着重要作用。选择规格匹配、品质可靠的M23连接器，能够确保电气系统的安全稳定运行。上海科迎法电气致力于为客户提供高品质的M23连接器产品和专业的技术服务，上海及长三角地区可预约上门样品测试。欢迎联系我们的专业团队。
