在工业自动化系统中，经常会遇到一个信号需要同时传输到两个设备的情况，比如一个传感器信号既要送给PLC又要送给触摸屏，或者一个电源需要同时给两个传感器供电。如果通过接线端子手动分线，不仅工作量大、接线不规范，而且防水性能差，不适合现场恶劣环境。T形和Y形一分二连接器正是为解决这类信号分支需求而设计的专用连接器件，能够快速、可靠地实现一路信号分为两路输出。上海科迎法电气作为上海本土专业的工业连接器制造商，本文将为您详细介绍T形Y形一分二连接器的选型和应用。
T形Y形一分二连接器选型与信号分支方案
一、T形Y形一分二连接器概述
T形和Y形一分二连接器是一种特殊的工业连接器，其特点是一个输入端分为两个输出端，实现信号或电源的一分二分配。它们通常采用M12或M8接口，与标准圆形连接器完全兼容，即插即用，无需现场接线。
上海科迎法电气生产的T形Y形一分二连接器系列产品涵盖M12一分二、M8一分二等多种规格，有公头转母头、母头转公头等多种组合，IP67高防护等级，广泛应用于工业自动化、传感器网络、设备改造等场景。产品服务长三角地区众多工业客户。
二、T形与Y形连接器的区别

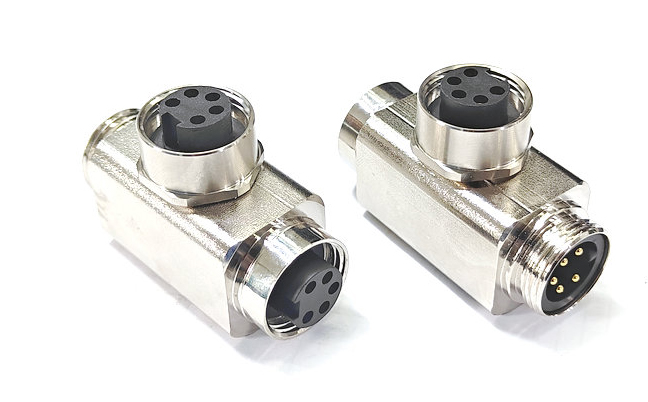

T形连接器（T型）：主体呈T字形，输入端在中间，两个输出端分别向两侧90°伸出。适合需要侧向分支的安装场合，如线槽内分支、设备侧面安装等。T形的两个输出方向相反，适合从主线向两侧分支的场景。

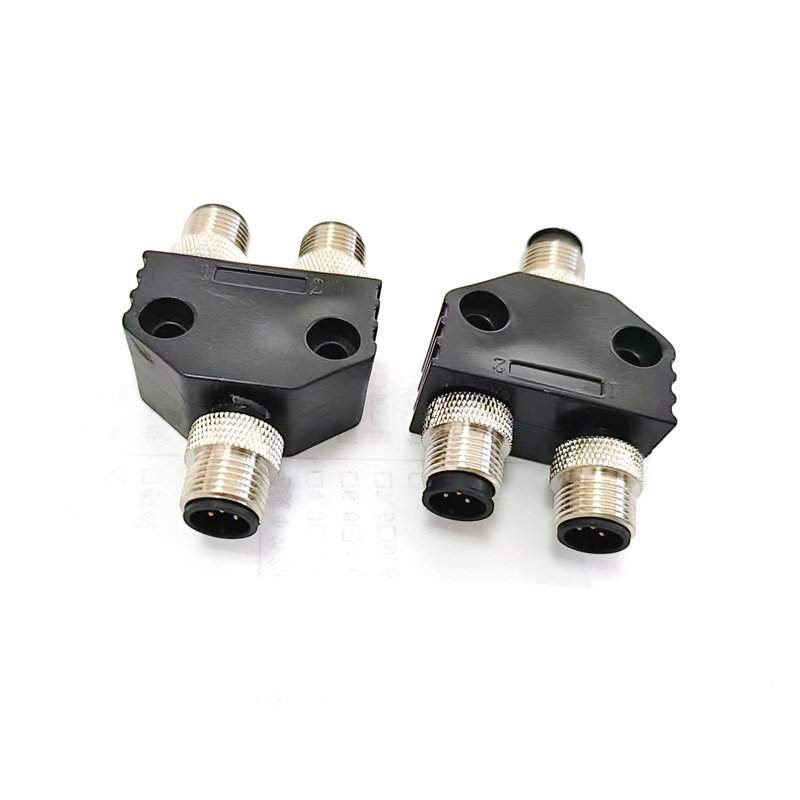

Y形连接器（Y型）：主体呈Y字形，输入端在一端，两个输出端在另一端同向分出。适合直线布线中的信号分支，如主干电缆沿程分出多个支路。Y形的两个输出端同向，空间布局更紧凑。
两者功能相同，只是外形和分支方向不同，选用时主要考虑安装空间和布线方式。上海科迎法电气的T形和Y形连接器均有M12和M8规格，可根据需求选择。
三、一分二连接器的主要类型
1. 按接口规格分类：
M12一分二转换器：M12接口，芯数3-8芯，适用于大多数传感器和信号连接场景，是最常用的规格。M12一分二连接器载流量更大，芯数选择更多。
M8一分二转换器：M8接口，芯数3-4芯，体积更小巧，适用于小型传感器和空间受限的场合。
其他规格：根据客户需求可定制其他规格的一分二连接器。
2. 按性别组合分类：
1公2母型（1M2F）：输入端是公头，两个输出端是母头。适用于从一根带公头的电缆分出两个母座接口，是最常见的类型。
1母2公型（1F2M）：输入端是母头，两个输出端是公头。适用于从设备插座端分出两个公头接口。
其他组合：根据客户需求可提供其他性别组合。
3. 按信号类型分类：
信号型一分二：用于传输传感器信号、控制信号等小电流信号，芯数3-5芯，单芯电流1-4A。
电源型一分二：用于电源分配，芯数2-3芯，载流量相对较大。
混合型：同时传输信号和电源。
4. 按屏蔽类型分类：
屏蔽型一分二：外壳和内部线路带有屏蔽结构，能够减少电磁干扰，适用于对信号质量要求高的场合。
非屏蔽型一分二：结构简单，成本低，适用于一般信号和电源分配。
四、选型要点
1. 接口规格：根据现有系统的连接器规格选择M12还是M8。保持一致才能兼容。
2. 芯数确认：确认需要分几路信号，选择对应芯数的一分二连接器。注意一分二是每个输出端的芯数与输入端相同，不是两个输出端芯数相加。
3. 性别组合：根据实际接线需求选择1公2母还是1母2公。建议先画好连接示意图再选型。
4. 额定电流电压：确认一分二连接器的额定电流和电压是否满足负载要求。注意两个输出端的总电流不能超过输入端的额定电流。
5. 防护等级：根据安装环境选择。户外或潮湿多尘环境需要IP67及以上防护等级。科迎法的一分二连接器均达到IP67防护。
6. 屏蔽需求：信号传输质量要求高的场合选择屏蔽型，电源分配等场合可选用非屏蔽型。
7. 安装空间：根据安装空间选择T形还是Y形。空间紧凑选Y形，需要侧向分支选T形。
五、典型应用场景
传感器信号并联：一个传感器信号需要同时送给两个控制器或两个显示设备时，使用一分二连接器可以快速实现信号并联，无需额外接线。
电源分配：一个电源需要同时给两个传感器或小型设备供电时，使用一分二连接器实现电源分配，比端子接线更可靠、更美观。
设备改造：设备升级改造需要增加一个传感器或执行器时，通过一分二连接器可以从现有接口分出一路，无需重新布线或增加I/O模块。
工业网络分支：在一些简单的工业网络中，一分二连接器可以实现简单的信号分支，减少交换机等网络设备的使用。
测试与测量：测试过程中需要同时采集同一信号到多台仪器时，一分二连接器非常方便。
六、常见问题解答
Q1：T形和Y形一分二连接器功能一样吗？怎么选？
A：功能是一样的，都是实现一路信号分为两路输出。区别在于外形和分支方向：T形的两个输出端向两侧90°伸出，适合侧向分支；Y形的两个输出端同向分出，适合直线布线。选用时主要看安装空间和布线方式哪种更合适。上海科迎法电气两种都有提供。
Q2：一分二连接器的两个输出端可以同时使用吗？
A：可以。一分二连接器设计的目的就是同时使用两个输出端。但需要注意的是，总电流不能超过输入端的额定电流。另外，对于一些通信信号（如RS485、以太网等），一分二可能会影响信号质量，建议使用专用的分配器或交换机。
Q3：M12一分二和M8一分二有什么区别？
A：主要是接口规格不同。M12体积较大，芯数更多（3-8芯），载流量更大；M8体积小巧，芯数较少（3-4芯）。根据系统中使用的连接器规格选择即可，保持一致才能兼容。
Q4：一分二连接器防水吗？可以户外用吗？
A：上海科迎法电气的一分二连接器均达到IP67防护等级，完全防尘，可短时间浸水，一般户外使用没有问题。但需要确保所有接口都正确插合并锁紧，未使用的接口需要用防尘塞封堵，以保证防护效果。
Q5：一分二连接器可以级联使用吗？
A：理论上可以级联，即一个一分二再接另一个一分二，实现一分四等更多分支。但级联越多，信号衰减越大，总电流限制越明显，故障点也越多。建议根据实际需求合理规划，不要过多级联。
Q6：上海地区一分二连接器有现货吗？
A：上海科迎法电气常备M12和M8一分二连接器常用规格现货，包括T形和Y形、1公2母和1母2公等多种组合。上海地区当天发货次日到达，长三角1-2天到达。特殊规格支持定制。
结语
T形Y形一分二连接器是工业自动化系统中实现信号和电源分支的高效解决方案，安装便捷、可靠性高、防水性能好，能够有效简化布线、减少接线工作量。选择规格匹配、品质可靠的一分二连接器，能够提高系统的灵活性和可维护性。上海科迎法电气致力于为客户提供高品质的T形Y形一分二连接器产品和专业的技术服务，上海及长三角地区可预约上门样品测试。欢迎联系我们的专业团队。
