M12、M8双头电缆组件在设备上失效，很多时候不是触点坏了，而是接头根部先出问题：护套裂开、芯线断股、注塑体与线缆脱开。这些现象都指向同一个部位——连接器与电缆的结合界面，也正是预注一体成型工艺要解决的核心。

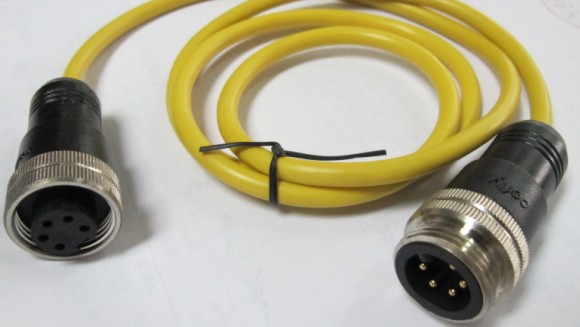

上海科迎法电气的M12、M8双头电缆组件采用预注一体成型，插头与电缆一次注塑成整体，无接缝、无间隙，整机防护等级达到IP67。两端为M12×1或M8×1螺纹接口，支持3至12芯、直头或弯头、公头或母头组合，护套可选PVC或PUR，适应固定敷设与运动弯折两类工况。

预注一体成型的结构含义

壳体与线缆的结合界面

预注一体成型指在工厂内把接触件、芯线、屏蔽层（如有）装配到位后，用注塑材料把连接器壳体与电缆护套包成一个连续整体。成型后，金属壳体、注塑料与护套之间没有可拆卸的接缝，水汽、油污和粉尘没有进入的通道，这也是整机能够达到IP67的结构基础。

与可拆装连接器的差别

可拆装连接器依靠螺纹、卡扣和密封圈把插头与电缆分开装配，现场剥线、压接的质量直接决定防护效果，芯线接错、密封圈漏装都可能发生。一体成型把这些工序前移到工厂，现场只剩插拔与固定，一致性更好；代价是长度与出线方向必须在生产前确定，后期无法调整。

注塑工艺如何形成密封

注塑前的屏蔽与搭接准备

屏蔽型产品在注塑前需要先把屏蔽层整理到壳体搭接区，保证金属与金属之间形成面接触，再进入模具。若屏蔽丝散乱、翘起，注塑料会把它们包在绝缘层里，屏蔽层与壳体之间隔着一层塑料，屏蔽效果随之失效。这一步是屏蔽型与普通型工艺上的主要差异。

模内定位与芯线保护

注塑时模腔内的压力与温度都不低，芯线若定位不牢，会被熔体推动而偏移，导致插针位置偏差或芯线在根部被压伤。模具的定位结构、注塑压力与保压时间的配合，决定了成型后接触件的位置精度与根部护套的完整性。

应力释放与根部过渡

根部护套的过渡段

一体成型的接头根部不是突然从硬质壳体跳到柔性护套，中间有一段由注塑料形成的过渡。过渡段的截面逐渐变化，把集中应力分散到一段长度上，避免所有弯折都发生在同一个截面。过渡段过短或过硬，弯折时就会在根部形成锐角，护套很快开裂。

拉力与扭矩的传递路径

电缆被拉扯时，力从护套传到注塑体，再传到金属壳体。一体结构的传力路径连续，接触件不会直接承受拉力；可拆装结构则可能把力传到压接点或端子上。同理，扭转时若壳体与护套结合牢固，扭矩会被护套整体吸收，而不是集中在几根芯线上。

但"牢固"不等于"无限承载"。超过设计范围的拉力和反复扭转仍会造成损伤，因此安装时应给电缆留出自然弯曲，不要用线缆本身去承担设备定位或悬垂重量。

反复弯折下的护套与芯线

护套表面的疲劳裂纹

护套在反复弯折中，外侧受拉、内侧受压。长期循环后，外侧先出现细密裂纹，随后扩展成可见裂口。PVC护套在低温或油污环境下裂纹扩展更快；PUR护套耐磨与耐弯折性能更好，适合运动工位。观察裂纹出现的位置，可以判断是弯曲半径过小还是护套材质不匹配。

芯线绞距与位移

护套内部芯线多为绞合结构，弯折时各层之间的位移量不同。若护套与芯线之间没有足够的填充与缓冲，芯线会在护套内滑动、相互摩擦，长期导致绝缘层磨损、导体断股。多芯电缆在弯折后出现"时通时断"，往往是内部断股而非触点问题。排查时可以边弯折边逐芯测量通断，若电阻随姿态变化而波动，基本可判定为内部导体受损，此时应整根更换，继续使用只会在更不利的姿态下彻底开路。

弯折与扭转的叠加

单纯弯折的寿命相对可预测，弯折与扭转叠加时损伤会明显加快。机械臂末端、旋转工位上的线缆常同时承受两种动作，此时应优先选用PUR护套、适当增加线缆长度形成自然弧线，并通过固定件把扭转限制在允许范围内。

弯折后的电气表现

弯折损伤初期不一定表现为完全断路，更多是接触电阻波动、绝缘电阻下降。定期测量接触电阻（产品接触电阻指标为不大于8mΩ）与绝缘电阻（不小于500MΩ），可以在故障停机前发现劣化趋势。

最小弯曲半径的定性说明

为什么不能给固定数值

最小弯曲半径与电缆外径、芯数、护套材质、屏蔽结构和使用方式都相关，同一口径的线在不同工况下允许的弯曲程度并不相同。因此不宜脱离具体规格给出一个固定数字。工程上可按"弯曲半径不小于电缆外径的若干倍"的常规原则控制，运动场合取更保守的倍数，具体以产品规格书或双方确认的技术要求为准。

安装时的弯曲控制

安装时避免在接头根部直接折弯，应让第一段保持平直，弯曲点后移；使用弯头连接器可以把出线方向先转九十度，再在远离接头的位置布置弧线。线缆需要固定时，固定点应避开弯曲段，防止把弯曲半径压得更小。对于已经定型无法改线的设备，可在接头根部加装过渡护套或走线支架，把原本集中在根部的一段弯折分散到更长的距离上。

拖链与机械臂末端应用

拖链内的往复运动

拖链内的电缆承受高频往复弯折，且弯折方向固定。选型时应确认护套耐磨、芯线结构适合连续弯折，并按拖链的弯曲半径布置，不要在线缆上额外加装硬质护套或扎带，以免形成新的应力点。拖链内多根电缆应留出间隙，避免相互挤压。

机械臂末端的扭转

机械臂末端关节多、姿态变化大，线缆不仅有弯折还有扭转。建议在末端使用弯头连接器贴合臂体，线缆沿臂身布置并在关节处留出弧线；必要时加装走线支架，把线缆的重量与运动冲击从接头处转移出去。

固定与浮动端布置

运动机构上的线缆通常一端固定、一端随动。固定端应靠近接头布置夹具，随动端留出足够弧长；若两端都固定死，行程变化只能靠护套拉伸吸收，弯折耐久会明显下降。

注塑缺陷的识别

气泡与缩痕

气泡是注塑料内部或表面出现的空洞，多由料温、模温或保压不足引起；缩痕是冷却后表面局部下凹。两者都会削弱结合面的致密性，成为水汽与油污的入口。外观检查时可用侧光观察表面是否平整，必要时抽检剖切。

偏心与缺胶

偏心指注塑体相对金属壳体偏移，表现为一侧厚一侧薄，弯折时薄侧先裂；缺胶指局部未填满，露出芯线或屏蔽层。偏心往往与模内定位不准有关，缺胶与注塑量、排气设计有关，两者都属于工艺缺陷，不能靠后期修整补救。

弯折寿命的验证思路

弯折试验的设定

验证弯折耐久，需要把实际工况参数化：弯曲半径、弯折角度、往复频率、环境温度与介质。试验应模拟最不利条件，例如在低温端或油污条件下进行，而不是仅在常温空载下弯折。试验样本应覆盖不同芯数与护套材质。

失效判据

判据应同时包含外观与电气：护套出现可见裂纹、注塑体与护套脱开、接触电阻超出规定值、绝缘电阻下降到规定值以下，任一出现即判失效。仅看"是否断路"会漏掉早期劣化，导致现场在更严苛的工况下提前失效。

使用与订货建议

固定敷设的工位可选用PVC护套，成本更低；运动、拖链、机械臂末端应选PUR护套，并根据干扰情况决定是否屏蔽。两端出线方向建议结合臂体姿态确定，弯头能显著减小接头处的弯折角度。

安装时在接头根部留出一段平直区，弯曲点后移；线缆固定点避开弯曲段，夹具不要夹在注塑体上。设备调试阶段先手动运行全程，观察线缆是否绷紧、扭转或与结构件摩擦，再进入自动循环。

维护时重点检查接头根部与弯曲段：有无裂纹、变色、鼓包，注塑体与护套之间是否有缝隙。发现异常应整根更换，不要用胶带缠绕或热缩管修补后继续在运动工位使用。

订货时请提供芯数、两端接口与出线方向、护套材质、是否屏蔽、线长以及运动形式（固定、拖链、往复弯折、扭转）。上海科迎法电气可按工况推荐护套与结构方案，产品通过CE/LVD、CE/EMC、IP67认证，接触件镀金，工作温度范围为零下25摄氏度至正85摄氏度，机械寿命不低于500次插拔。

对于弯折寿命有明确要求的项目，可在询价时提出试验条件与判据，由双方确认验证方案；不要把"耐弯折"当作一个笼统承诺，而应落到弯曲半径、循环次数与失效标准上，这样选型结果才能与现场寿命对应。
