M12六方法兰插座（孔型/焊线焊板式）

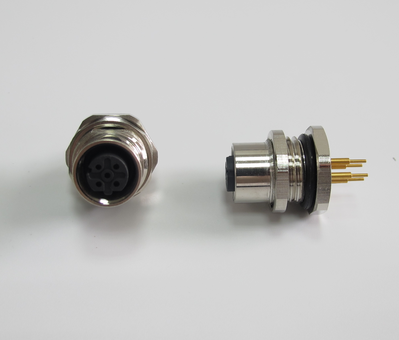

M12 六方法兰插座（孔型、焊线焊板式）用于设备面板上的传感器与总线接口，接触件为孔型（母头），六方法兰结构，法兰边长 27mm（可定制 20、22、24、26、27mm 等尺寸），安装螺纹 M12×1（可定制 PG9），尾部提供焊线式（焊杯脚）与焊板式（圆柱脚），不带预置电缆。

六方法兰的核心价值是把“贴合面”和“扳手位”合成一体。法兰轮廓为正六边形，相邻两边夹角 120 度，扳手可以直接卡在法兰外轮廓上，也可以卡在锁紧螺母上；面板上出现松动时不必拆下整块面板，直接在面板外侧补紧即可。这一点在设备维护窗口短、面板后侧又被线束占满的机柜里非常实用。

六方法兰的结构特点

六条边在同一个外接圆上，螺母与法兰的受力点分布均匀，拧紧时不容易出现单边翘起；与四方法兰相比，六方的扳手位更贴合常用工具，卡口后旋转角度小，狭窄面板上也能施力。与滚花法兰相比，六方允许使用工具加力，厚板与硬质密封垫的场合更容易压到位。

法兰边长 27mm 对应较大的贴合面积，密封圈周边余量充足；面板空间紧张时可改小到 20、22、24、26mm，但密封圈可让出的边距随之收窄，安装时需要更严格的孔口处理。

结构组成与工作原理

插座由六方法兰壳体、孔型接触件组件、尾部焊接端子与密封圈组成。针型插头插入后，插针进入孔型插孔，插孔内弹性件收拢形成接触压力，信号与电源沿内部导体传到焊杯或圆柱脚，再由用户侧导线、PCB 引出。

六方法兰与扳手位

法兰外轮廓即工具作用面，安装时用扳手卡住法兰或螺母旋转，六条直边提供稳定卡口。相比依靠手指旋紧的圆形滚花法兰，六方结构能把扭矩传得更足，密封圈压缩量更容易控制在设计范围。

孔型触点结构

孔型（母头）装在设备端，插孔被壳体包覆，插针不易被外部碰撞弯折，适合面板外露的接口位置。接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ，反映的是插孔弹性件与插针的贴合质量，插孔一旦被异物挤压变形，电阻会先上升。

焊线与焊板尾部

Q 型焊杯脚用于单根导线焊接，用户在焊杯中焊接，线缆选型自由；T 型圆柱脚用于 PCB 过孔焊接，焊点位置由板图确定，批量生产一致性更好。两种尾部都不带电缆，接线与尾部密封由装配方完成。

密封结构

面板侧由 O 型密封圈与锁紧螺母构成密封，插头侧由插头自身结构承担，两侧闭合后整机达到 IP67。焊接尾部没有电缆密封层，焊点区域应按工艺做灌封或热缩，避免水汽从导线缝隙进入绝缘体。

关键参数与规格表

基本参数

电气性能分档

同一 M12 截面上排布的孔数越多，单孔截面越小，电流与电压档位随之下调。选型按实际负载对照档位，机柜内外温差大的场合要额外考虑温升叠加。

材料与制造工艺

六方壳体加工

六条直边需等高平直，倒角一致，装配时工具卡口才不偏摆。壳体同时承担螺纹紧固与面板压紧，边角处若壁厚不足，扳手加力时会先在那里变形，因此结构上通常保留一定的壁厚余量。

触点与镀层

插孔的弹性保持力来自基材，抗氧化与耐磨来自镀层。焊接热量会让镀层偏薄处出现起皮，接触电阻随之漂移，因此出厂以接触电阻与绝缘电阻为主要判据。材质符合 ROHS 环保指令要求。

装配与检测

装配流程为绝缘体入壳、接触件定位、尾部端子固定、密封圈套装，随后做通断、耐压与密封抽检。公司通过 ISO9001:2015 质量体系认证及 IATF16949:2016 汽车行业质量体系认证，产品通过 CE/LVD、CE/EMC、IP67 认证。

防护与可靠性

IP67 密封实现

密封环由面板与法兰平面之间的密封圈闭合，六方法兰贴合面积较大，理论上更容易形成完整密封环，前提是螺母压紧到位、面板无翘曲且开孔无毛刺。现场返修案例中，多数漏水来自密封圈偏位而非结构本身。

温度与介质适应

工作温度 -25℃~+85℃，可覆盖常规控制柜、户外设备箱与靠近发热部件的安装位。若长期处于高湿、盐雾、切削液直淋环境，订货时应说明，以便在密封材料与表面处理上做针对性选择。

机械寿命与振动

机械寿命 ≥500 次，指插拔磨损极限。六方法兰可用工具加力，振动场合更不容易松脱；线束仍应在插座附近固定，避免摆动载荷经电缆传到焊杯与板端焊点。

安装与接线指导

面板开孔与工具紧固

按图纸加工孔位，孔口去毛刺后装入密封圈，把法兰压向面板并用扳手卡住法兰或螺母旋紧。分两到三次逐步加力，让密封圈均匀受压；拧完后从面板背面观察是否有偏斜或局部脱开。

焊杯脚焊接

Q 型焊杯焊接单根导线，剥线长度与焊杯深度匹配，焊锡润湿杯壁即停，避免溢出。焊后套热缩管，覆盖焊杯与线缆护套交界；热缩前先确认焊点无虚焊、无连锡。

圆柱脚焊板

T 型圆柱脚用于过孔焊接，孔径与脚径配合，焊盘环宽留足。大面积铺铜处热被快速带走，应延长预热或提高烙铁功率；焊后清洗助焊剂残留，防止吸潮后绝缘电阻下降。

型号命名与选型对照

型号代码含义

芯数与常用型号

典型应用场景

需工具紧固的场合

适用于控制柜面板插座、仪器仪表接口、传感器接收端与现场总线设备接口。设备运行中面板受振动、或维护时需要在不拆面板的情况下补紧螺母，六方法兰的工具位就显得方便；面板开孔较大、需要更大压紧面积时，27mm 边长也更从容。

总线与协议适配

产品支持 Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN 等主流工业自动化现场总线通信协议。总线接口按协议编码选孔，屏蔽层在设备侧单点接地，可减少长距离传输中的干扰与丢帧。

常见问题与排查

问：用扳手紧固后法兰边角变形。答：多为扭矩过大或工具尺寸不匹配，应使用与法兰对边尺寸相符的扳手，分次加力，不以“越紧越好”为目标。

问：IP67 测试不合格。答：检查密封圈是否偏位、面板是否翘曲、螺母是否压紧；六方法兰贴合面积大，但也要求六条边同时受力。

问：焊板式上板后通信不稳。答：先查焊点有无虚焊、圆柱脚与孔径是否匹配，再查屏蔽与接地；接触电阻 ≤8mΩ 是判据，可用四线法复测。

问：需 PG9 螺纹安装。答：安装螺纹可定制 PG9，订货时注明面板开孔尺寸与电缆引入方式，法兰与螺纹的组合需一并确认。

问：能否改为针型。答：同系列有针型结构，设备端与电缆端需按公母搭配成对选用，芯数与编码保持对应即可。

包装、储运与定制服务

包装与储运

独立包装加外箱交付，六方直边与尾部端子为易损部位，装箱时避免相互挤压。储存保持干燥通风，未安装的插座保留密封圈原包装，防止橡胶件老化。

定制范围

上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S 型）、特殊安装螺纹、特殊法兰边长、特殊材质及特殊防护等级等，可按设备面板与安装空间调整结构。
