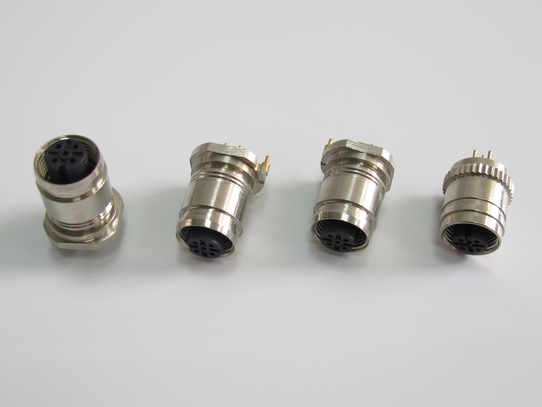

M12 孔型直接焊接插座（滚花法兰、不带线）用于设备面板上的传感器与总线接口，接触件为孔型（母头），法兰直径 Φ16mm，法兰表面做滚花处理，安装螺纹 M12×1，板后安装。尾部提供焊线式（焊杯脚）与焊板式（圆柱脚）两种形态，不带预置电缆，由用户自行焊接导线或 PCB。
法兰直径只有 Φ16mm，在同类 M12 面板插座中属于占用面板面积较小的规格。滚花表面增大手指摩擦，装配时可直接用手旋紧，不必随身带扳手，适合现场调试、维修换件和面板数量不多的小批次设备。
滚花法兰与其它法兰的差异
扁法兰靠窄边贴合换取低外露高度，四方法与六方法兰靠方形或六角外形匹配安装孔与扳手位，滚花法兰则把装配方式交给手指：法兰外圆滚花形成细密纹路，旋紧时手掌与指腹能施加足够的切向力，面板外侧也不出现凸出的棱角。代价是它不适合用大扭矩紧固，遇到厚板、硬质密封垫或需要抗强振动的部位，仍应选带扳手位的结构。
滚花同时起到防滑与防误触的作用，面板上并排布置多个插座时，手指不会在相邻接口之间打滑，调试时更容易对准目标孔位。
结构组成与工作原理
插座由滚花法兰壳体、孔型接触件组件、尾部焊接端子与密封圈组成，不带电缆。插头插入后，针型插针进入插孔，插孔内弹性件收拢形成接触压力，信号经内部导体引到尾部焊杯或圆柱脚，再由用户侧的导线或 PCB 引出。
滚花法兰外形
法兰外径 Φ16mm，滚花纹路沿圆周均匀分布，旋紧时受力均匀，不容易像方形法兰那样在角部形成局部压痕。外圆没有棱角，面板开孔只需按图纸加工圆孔，孔口倒角后即可安装，钣金工序比方形法兰简单。
孔型触点结构
孔型（母头）装在设备端，插孔被壳体包覆，插针不易被碰撞弯折；与针型插头配套后形成完整回路。接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ，两项指标反映插孔与插针的贴合质量，插孔偏斜或簧片变形都会让电阻先升高。
直接焊接尾部
直接焊接型指插座尾部只提供焊接端子，不预置电缆。Q 型为焊杯脚，焊杯内可容纳单根导线；T 型为圆柱脚，可直接穿过 PCB 过孔焊接。两种形态都省去了中间转接，信号路径最短，也不存在电缆与插座之间的二次接触点。
密封结构
面板侧由 O 型密封圈与锁紧螺母形成密封，插头侧由插头自身密封承担，两侧闭合后整机达到 IP67。焊接尾部不做电缆密封，安装完成后应按工艺对焊点区域做灌封或热缩保护，避免水汽从尾部进入绝缘体。
关键参数与规格表
基本参数
| 项目 | 规格 |
|---|---|
| 接口类型 | M12×1，孔型（母头） |
| 安装方式 | 滚花法兰，法兰直径 Φ16mm |
| 芯数 | 2-17 孔（可选） |
| 接线方式 | 焊线式（焊杯脚）/ 焊板式（圆柱脚） |
| 带线方式 | 不带线 |
| 防护等级 | IP67 |
| 工作温度 | -25℃~+85℃ |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 机械寿命 | ≥500 次 |
| 编码类型 | A 型、B 型、D 型、X 型、S 型 |
电气性能分档
芯数增加时单孔截面变小，额定电流与额定电压随之降低，冲击电压同步下调。布线与选型应按所在档位取值，多路并行供电时再留 20% 以上余量更稳妥。
| 项目 | 3-5 孔 | 6-8 孔 | 12 孔 | 17 孔 |
|---|---|---|---|---|
| 额定电流 | 4A | 2A | 1.5A | 1A |
| 额定电压 | 250V | 60V | 30V | 24V |
| 冲击电压 | 2500V | 1500V | 800V | 800V |
材料与制造工艺
滚花面成型
滚花在车削或冲压后由专用刀具成形，纹路深浅必须一致：太浅旋紧时打滑，太深则手感粗糙并削弱法兰强度。成形后法兰平面仍需保持平整，浮动纹路一旦压到密封圈上，密封面就会形成泄漏通道。
触点与镀层
接触件基材决定弹性，镀层决定抗氧化与耐磨性。焊杯脚与圆柱脚在焊接时会承受热量，镀层过薄容易在热区起皮；产品按接触电阻 ≤8mΩ 与绝缘电阻 ≥500MΩ 的判据筛选，镀层与基材结合质量是出厂检测的重点。
装配与出厂检测
装配顺序为绝缘体入壳、接触件定位、尾部端子焊接或铆接固定、密封圈套装，随后做通断、耐压与密封抽检。公司通过 ISO9001:2015 质量体系认证与 IATF16949:2016 汽车行业质量体系认证，产品通过 CE/LVD、CE/EMC、IP67 认证，材质符合 ROHS 环保指令要求。
防护与可靠性
IP67 密封实现
IP67 的防尘与短时浸水能力依赖三道环节：面板与法兰平面之间的密封圈、M12×1 螺纹与锁紧螺母的压紧、插头插入后的接口密封。滚花法兰用手旋紧，扭矩有限，密封圈压缩量是否足够要靠装配手感与后续浸水抽检验证。
温度与介质适应
工作温度 -25℃~+85℃，可覆盖常规控制柜与户外设备箱。若安装位置靠近发热元件、或长期接触切削液、清洗剂与盐雾，应在订货时说明，以便调整密封材料与表面处理。
机械寿命与振动
机械寿命 ≥500 次，指插拔动作的磨损极限。振动环境下，滚花法兰不会自行松脱，但手旋扭矩余量不大，建议在螺母外侧加防松措施，并把线束在靠近插座处固定，减少电缆摆动对焊脚的拉扯。
安装与接线指导
面板开孔与手动旋紧
按图纸加工圆孔，孔口去毛刺，装入密封圈后把法兰压向面板，用手指旋紧锁紧螺母直至密封圈均匀受压。手感上应在明显阻力处停手，不用管钳或加长杆，以免滚花纹路被工具磨平或法兰产生塑性变形。
焊杯脚焊接
Q 型焊杯内焊接单根导线，剥线长度以导线芯完全落入焊杯为准，焊锡润湿杯壁即停，避免焊锡堆高溢出到相邻孔位。焊后用热缩管包覆焊杯，热缩长度覆盖焊点与线缆护套交界，尾部密封才完整。
圆柱脚焊板
T 型圆柱脚用于 PCB 过孔焊，孔径与脚径配合，焊盘环宽留足；过孔位于大铜面时应评估散热，必要时加长预热时间。焊接后目视检查焊点是否饱满、有无连锡，再测试相邻孔位的绝缘电阻。
型号命名与选型对照
型号代码含义
| 代码 | 含义 |
|---|---|
| KYF12 | 科迎法 M12 系列 |
| K | 孔型（母头） |
| □ | 芯数（2、3、4、5、6、8、12、17） |
| Z | 直型 |
| Q | 焊线式（焊杯脚） |
| T | 焊板式（圆柱脚） |
| Φ16 直插 | 法兰直径 Φ16mm，直接焊接型 |
芯数与常用型号
| 芯数 | 焊线式型号 | 焊板式型号 |
|---|---|---|
| 2 孔 | KYF12K2Z-Q-Φ16直插 | KYF12K2Z-T-Φ16直插 |
| 3 孔 | KYF12K3Z-Q-Φ16直插 | KYF12K3Z-T-Φ16直插 |
| 4 孔 | KYF12K4Z-Q-Φ16直插 | KYF12K4Z-T-Φ16直插 |
| 5 孔 | KYF12K5Z-Q-Φ16直插 | KYF12K5Z-T-Φ16直插 |
| 6 孔 | KYF12K6Z-Q-Φ16直插 | KYF12K6Z-T-Φ16直插 |
| 8 孔 | KYF12K8Z-Q-Φ16直插 | KYF12K8Z-T-Φ16直插 |
| 12 孔 | KYF12K12Z-Q-Φ16直插 | KYF12K12Z-T-Φ16直插 |
| 17 孔 | KYF12K17Z-Q-Φ16直插 | KYF12K17Z-T-Φ16直插 |
典型应用场景
手动安装场合
适用于调试阶段频繁拆装样机面板、维修站点现场换件、控制柜面板插座数量不多且需要快速装配的设备。现场工程师不必携带专用扳手，手指即可旋紧或松开；面板上接口密集时，滚花外形也便于盲操作定位。
总线与协议适配
产品支持 Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN 等主流工业自动化现场总线通信协议。总线布线要按协议规定的编码与芯数配孔，屏蔽层在设备侧单点接地，否则长距离传输中会出现间歇性丢帧。
常见问题与排查
问：手旋感觉很紧但仍渗水。答：先确认密封圈是否装反或被毛刺划伤，再看面板是否平整；滚花法兰扭矩有限，厚板场合应加衬板或改用带扳手位的法兰结构。
问：滚花纹路被磨平。答：多为用管钳或加长杆紧固所致，滚花只作手指旋紧，工具加力会破坏纹路与法兰平面，需更换插座或改选方形、六方法兰。
问：焊接后绝缘电阻偏低。答：检查焊锡是否溢出到相邻焊杯、助焊剂是否残留，清洗并干燥后复测；尾部未做灌封时水汽也会让读数下降。
问：插头插入偏紧或偏松。答：核对是否为同编码、同芯数的针型插头，插孔被异物污染需清理；插拔手感突变往往是插孔簧片变形，应停用并检查。
问：需要带线供货。答：本品为不带线直接焊接型，若希望开箱即用，可选同系列带线式型号，电缆长度按 0.1 米、0.5 米、1 米、2 米等规格定制。
包装、储运与定制服务
包装与储运
独立包装加外箱交付，滚花面与尾部端子为易损部位，装箱时应避免相互磕碰。储存环境保持干燥通风，未安装的插座保留密封圈原包装，防止橡胶件提前老化。
定制范围
上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S 型）、特殊法兰尺寸、特殊材质及特殊防护等级等，可按设备面板与安装空间调整结构。
