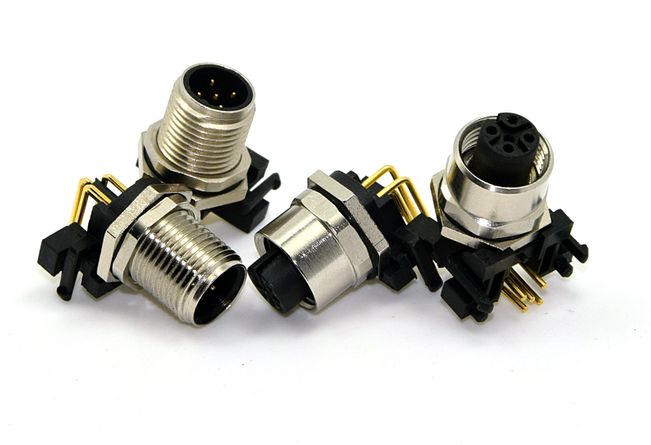

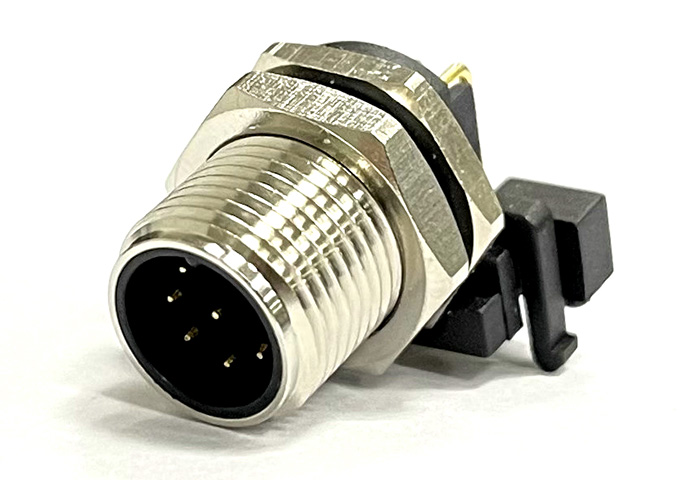

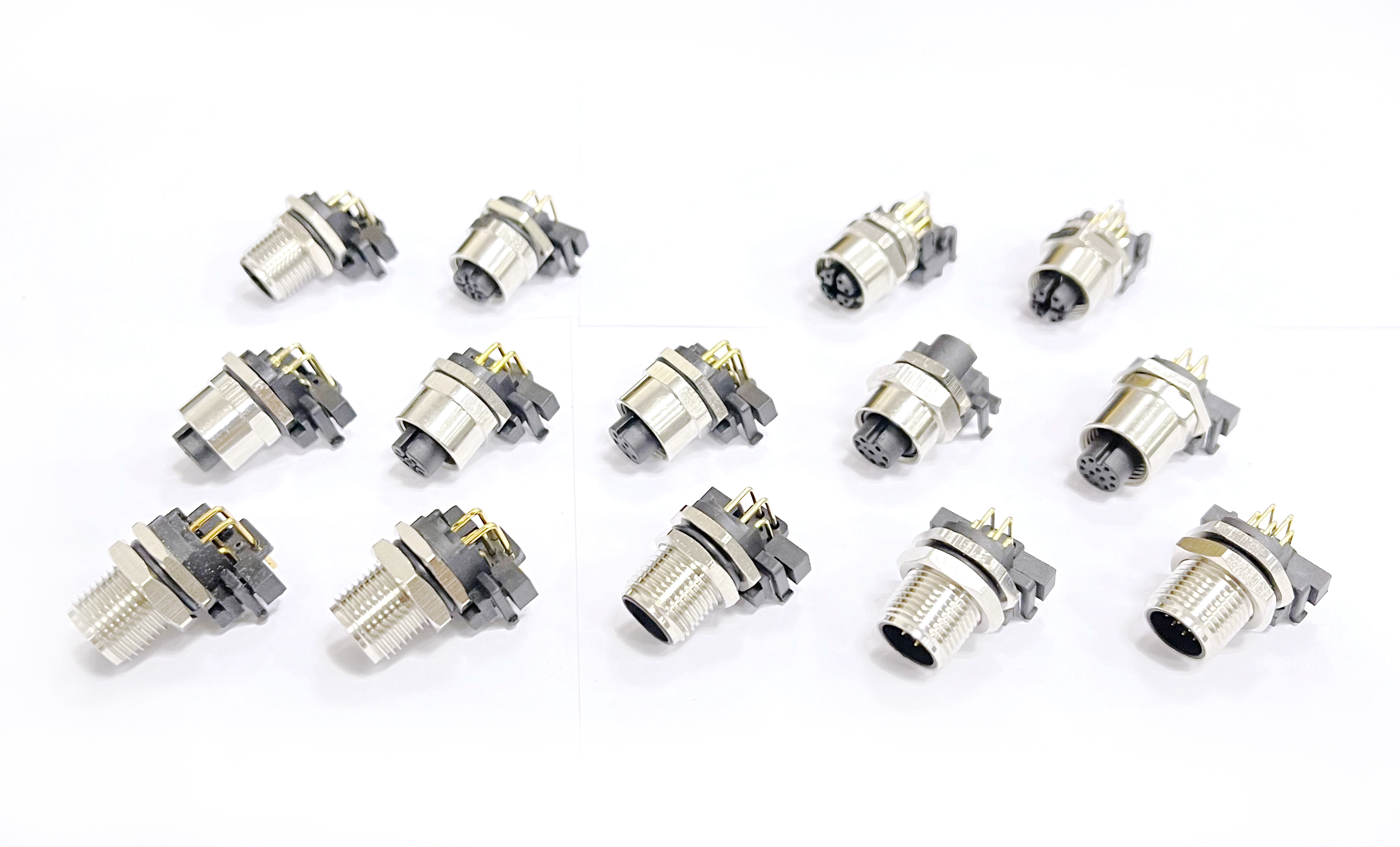

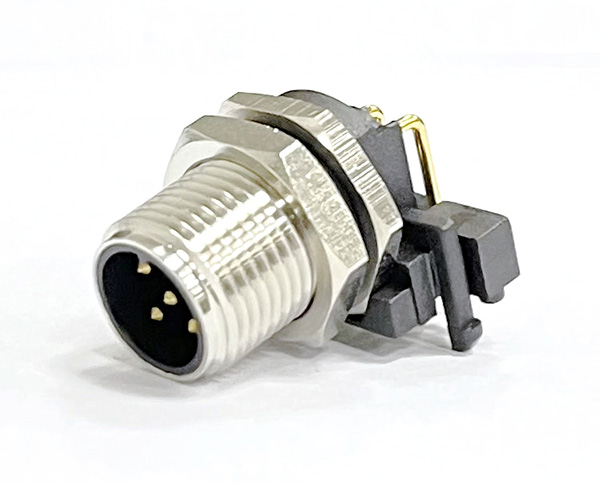

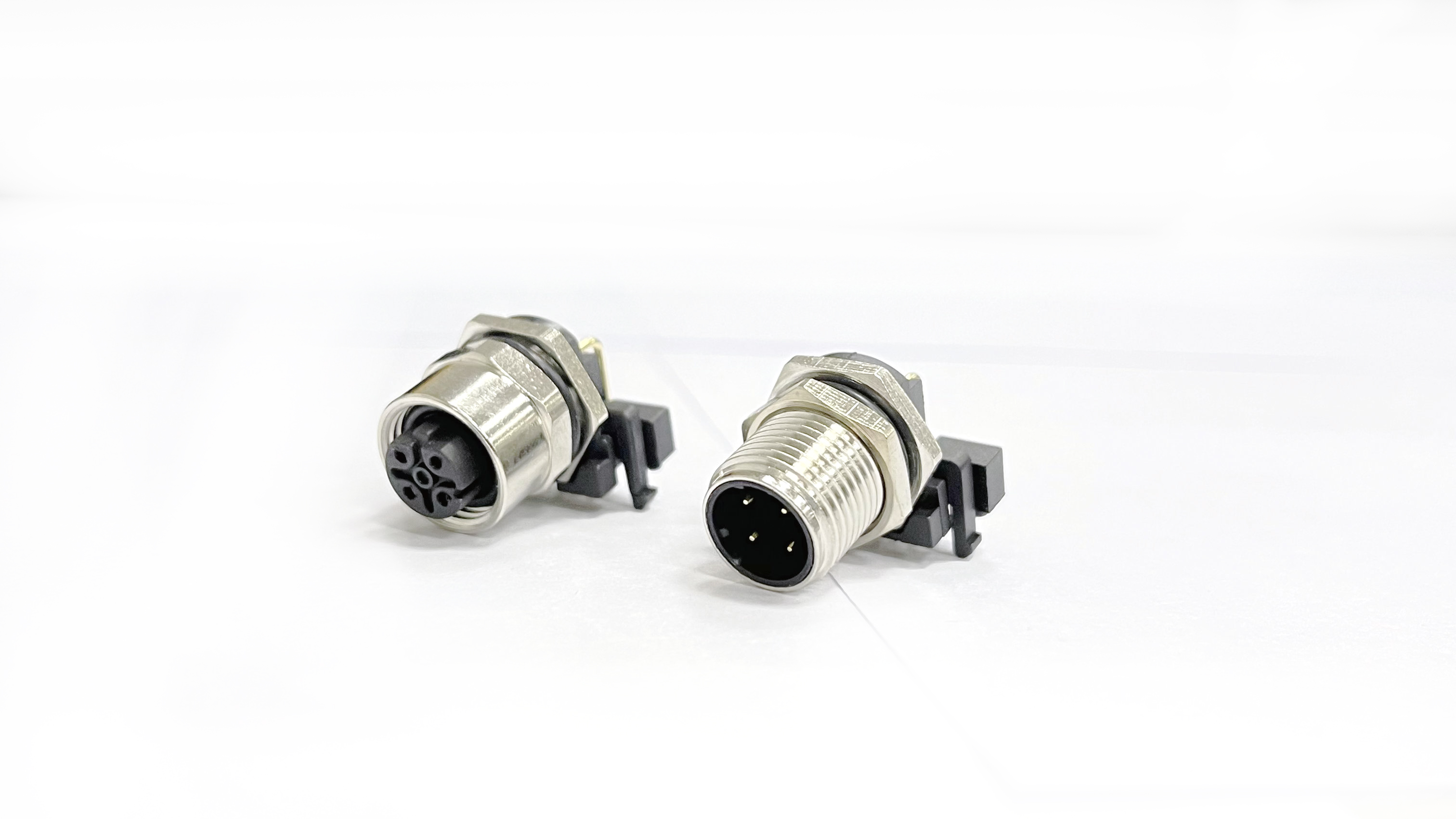

M12针型弯角插座（PCB焊接款）

M12针型弯角插座（PCB焊接款）是上海科迎法电气为电路板端接口设计的传感器插座，采用90°弯角结构，内部为针型（公头）接触件，尾部为PCB插针，直接焊接在电路板上。产品提供4针、5针、8针三种主流芯数，标准A型编码，B/D键位可定做，适配工业自动化设备、传感器信号传输与现场总线通信等需要板端接口的场合。

弯角设计的空间价值

90°出线的空间收益

直型插座的插头沿板面法向伸出，设备外壳内至少要留出一段插头加线缆的净空；弯角结构把出线方向转到与板面平行，插头贴着板面走，控制盒、传感器壳体、小型控制柜里最容易缺的就是这一段高度。面板厚度受限、内部元件排布紧密的设备，用弯角插座往往可以直接省去为插头预留的空腔。

板端直焊的装配收益

尾部为PCB插针，焊接后插座与电路板成为一体，省去中间线束、端子与压接工序，装配流程缩短、连接点减少，故障点也随之减少。批量生产中，接口位置由PCB焊盘决定，一致性比手工接线更好；维修时整板更换即可，不必拆解线束。

结构组成与工作原理

针型触点与键位

插座内部为针型（公头）接触件，与孔型（母头）插头配套。针体按编码角度分布在M12×1端面，端面设键位槽，插头键位与之咬合后螺纹才能旋入，角度不对插不进去，避免相邻接口误插。插合时针体先对位、再由螺纹旋紧压实，接触压力由螺纹行程保证。

弯角壳体与螺纹接口

壳体在弯角处完成90°转向，前端保留标准M12×1螺纹锁紧结构，后端以引脚形式落到PCB上。弯角段是整只插座受力最集中的位置，插拔时的侧向力在此转化为对焊点的弯矩，因此板上布局应让插座靠近板边或加支撑，减少引脚承受的反复应力。

O形圈与插合密封

前端配合O型密封圈，插头旋紧后密封圈被压缩，形成封闭；整机防护等级在插合锁紧状态下达到IP67，可抵御设备喷淋、粉尘堆积与水汽侵入。未插合时接口敞开，不具备防护能力，因此设备停机检修期间应盖上防护帽或保持插头在位。

PCB引脚与板厚适配

引脚按标准间距排列，适配PCB厚度1.6mm，常见通孔焊接即可完成装配。设计焊盘时应留出足够的爬电距离与阻焊开窗，多芯型号引脚较密，焊盘间不要走平行长线；插座下方如需布置元件，注意留出焊接与清洗空间。

规格参数

基本规格表

分芯数电气参数

通用电气与环境指标

污染等级3与电涌电压类别II对应常见的工业环境：有导电性粉尘、凝露可能，但设备本身有基本外壳防护。这组条件说明插座适合装在设备内部或带外壳的板端接口上，直接裸露在无防护的户外环境时应加装防护结构。

芯数、编码与法兰

4针5针8针的分工

4针多用于传感器供电与单路信号，5针用于带总线输出或需要备用芯的传感器与执行器，8针用于多路信号集中引出。三种芯数的法兰边长均为26mm，板上安装位置可以共用同一套结构设计，换型时不必改壳体开口。

编码与键位选择

标准A型编码覆盖多数传感器与执行器接口，B型、D型用于总线分支等特定信号定义，两种键位可按项目定做。键位不同则插头无法插合，这是防止相邻接口误插最直接的手段；同一台设备若同时存在电源与信号接口，建议用不同键位区分，减少售后误插。

法兰与板上布局

26mm法兰决定插座在板上的占位与结构开口尺寸，壳体开孔应留出插头旋紧时的操作空间。弯角出线方向要避开板上的高元件与散热器，同时考虑插头线缆的弯折半径；插座靠近板边时，可用板边或结构件承受插拔侧向力，减少焊点受力。

材料与制造工艺

镀金针芯

导电针芯采用铜合金基材，表层镀金处理，接触电阻≤8mΩ，导电性能稳定，耐腐蚀抗氧化。镀金层降低插拔摩擦与微动磨损，对需要反复插拔的调试与检测工位尤其有意义；焊接前保持引脚清洁，避免氧化层影响上锡。

壳体成型与装配

弯角壳体与法兰在成型工序中一次完成转向与外形，减少拼装环节的错位；针体装入后由绝缘件定位，保证针距与端面平整，再完成尾部引脚与壳体的固定。装配后检查针体是否等高、有无偏斜，偏斜的针体在插合时会顶偏插头，长期使用会损伤插孔。

检测与体系认证

出厂前做通断、接触电阻与绝缘电阻检查，并对插合状态做密封验证。产品通过CE/LVD、CE/EMC与IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求；科迎法对绝缘电阻、漏电流、耐电压等电气指标有完整测试手段。

防护与可靠性

IP67的插合条件

IP67在插合锁紧状态下成立：插头密封圈被螺纹行程压缩，前端形成封闭；插座自身在未插合时不具备该等级。安装到设备外壳上时，外壳开口与法兰之间的配合也要处理，避免水从壳体开口绕过插座进入内部。

温度与污染等级

工作温度-25℃~+85℃，污染等级3、电涌电压类别II，对应有粉尘与凝露可能的工业环境。板端安装时，插座周围的元件发热会抬高局部温度，靠近功率器件的位置应留出间距；清洗板件时避免清洗剂长期滞留于插口端面。

插拔与焊接强度

机械插拔寿命≥500次，信号传输稳定。弯角结构的插拔侧向力会传到引脚，板上布局应让插座靠近板边或有结构支撑；焊接时引脚与焊盘一次焊透，避免虚焊在振动中扩展。线缆侧留出弯曲余量，不要用线缆拉扯插头脱开。

安装与焊接指导

板上布局与过孔设计

按引脚间距布置焊盘，孔径与引脚配合，适配1.6mm板厚。焊盘之间保留足够间距，多芯型号避免在引脚之间走平行长线；插座下方与弯角出线一侧留出净空，便于焊接、清洗与插头插合。板上丝印标注芯数与编码，方便装配与售后辨识。

焊接与清洗要点

手工焊时控制烙铁温度与接触时间，避免热量沿针体传到绝缘件与密封圈；波峰焊或选择性焊按焊料与助焊剂工艺执行，焊后清理残留。焊完逐针复测通断与针间绝缘，确认无桥连与虚焊后再装入设备外壳，避免整机装配完成后返拆。

典型应用场景

板端传感器接口：传感器本体、变送器、智能仪表把M12弯角插座直接焊在PCB上，插头侧向进入，整机厚度不受插头长度限制。4针、5针型号适合压力、流量、位移、光电类传感器的信号与供电接口。

控制模块与网关：远程IO、总线网关、伺服驱动器编码器接口等模块，弯角插座朝板内出线，模块可以紧贴安装，柜内空间利用率提高。产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等现场总线协议。

行业设备：包装机械、输送线、汽车焊装线、锂电与光伏设备、机床与机器人控制盒等，凡是有板端接口、又对空间与防护有要求的场合都适用。引脚颜色按棕、黑、蓝、白、灰等标准工业色码分配，便于接线识别与排查。

供货、定制与服务

产品自2006年投入市场以来，经过3000余家客户实际应用验证，质量稳定、交货迅速，一般数量为现货或7天交货。常规4针、5针、8针A型编码备货较充分，B/D键位与特殊芯数按订单排产。

定制范围：特殊芯数、特殊编码（B/D键位）、特殊法兰尺寸与特殊材质均可协商，也可按图纸调整引脚长度与排列。批量项目建议先提供PCB焊盘图与外壳开口尺寸，由工厂核对配合关系后再投产，减少试装次数。

替代与出口：产品电气指标可按进口件对应规格核对，已多次出口欧美、东南亚与中东市场。替换时重点核对螺纹、芯数、编码与引脚定义四项，引脚定义不一致时可通过转接板或改板解决，不建议在现场改焊引脚。

包装与储存：插座采用独立包装并附型号标签，运输避免重压、挤压弯角段；库存置于干燥避光环境，远离油污与臭氧源。长期存放再使用前检查针体是否有氧化、绝缘件是否有变形，确认后再上板焊接。
