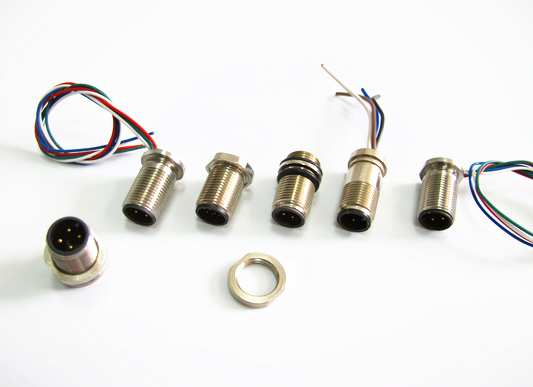

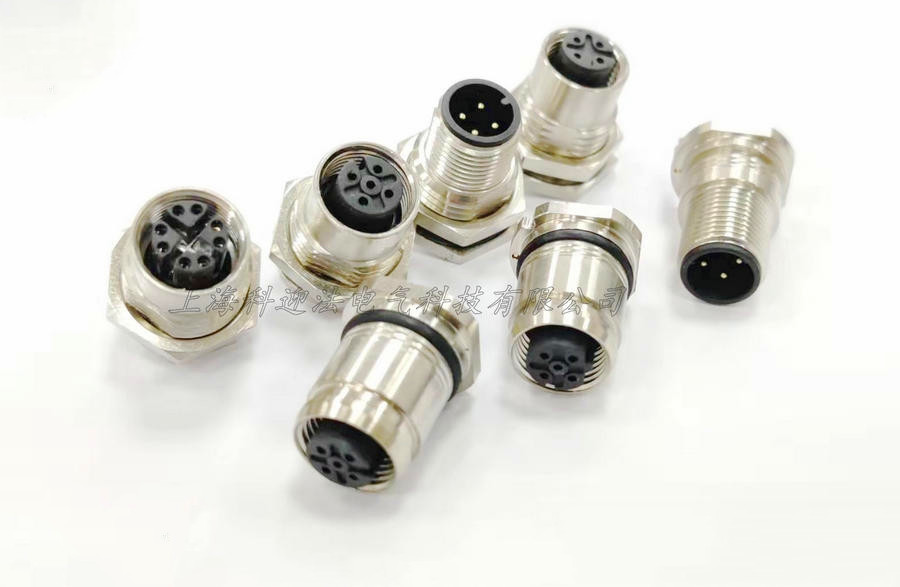

M12插座系列（孔型/针型/法兰安装/多种接线方式）

M12插座系列是科迎法面向设备面板接口的完整产品线，覆盖针型（公头）与孔型（母头）两类接触件、扁法兰/六方法兰/四方法兰/圆法兰/大圆法兰/菱形法兰等多种安装结构、2至17芯的芯数范围，以及焊线式（焊杯脚）、焊板式（圆柱脚）、带线式三种接线方式。

它的作用是把“设备内部的电路”与“设备外部的线缆”在面板上做成一个可插拔的固定接口：插座固定在面板上不动，插头随线缆插拔，维修换线时不必打开机柜。系列化的意义在于同一套针孔、螺纹与密封结构，用不同法兰与接线方式去适配各种面板空间和装配工艺。

型号：针型/孔型可选 | 多种法兰类型 | 焊线/焊板/带线可选 | 2-17芯 | IP67防护 | 总线协议兼容。

系列定位与产品构成

针型与孔型的分工

针型（J）为公头，孔型（K）为母头，两者必须成对使用，不能两端同为针或同为孔。设备面板上多为针型插座，线缆端配孔型插头，插拔时由插头内的簧孔夹持针脚；也有设备为避免外露针脚被磕碰而选孔型插座，此时线缆端用针型插头。选型时先定插座这一端，再配插头。

三种接线方式的分工

焊线式（Q型）尾部为焊杯脚，用户自行焊导线，适合现场维修与小批量；焊板式（T型）尾部为圆柱脚，直接焊在PCB上，适合模块化与批量生产；带线式（L型）出厂预置电缆，开箱即用，电缆长度可定制，适合装配节拍紧、现场不具备焊接条件的产线。

法兰结构与安装方式

前装与后装的差别

板前安装是把法兰留在面板外侧、从内部锁紧，接口端面完整暴露，插头对位容易；板后安装则让法兰藏在面板内侧，外侧只剩接口圆面，外观更简洁，但安装时需要从面板前方伸入工具。设备面板厚度、内部可操作空间与外观要求，决定了该选哪一种。

菱形法兰带两个圆孔，用螺钉固定而非螺纹旋合，抗振动与防松更好，适合工程机械、车载等持续振动场合；四方法兰的边长决定与既有安装孔的匹配度，边长选错时即使螺纹一致也装不进去，这是替换进口件时最常被忽略的一项。

安装螺纹的匹配

面板安装螺纹有M12×1、PG9、M16×1.5等规格，与插头侧的M12×1连接螺纹不是同一回事。既有面板已开孔时，应按孔的实际规格选插座，不要靠转接件凑合；转接件会额外增加一处密封界面，防护与可靠性都要打折。

面板开孔要点

开孔后去毛刺、去漆，法兰贴合面保持平整，密封圈才能压实。多只插座并排安装时，孔距要留出插头外壳与手指操作的空间，密集布置会让锁紧螺母无法旋动。

结构组成与工作原理

接触件与针位

针型与孔型接触件都按芯数在绝缘体内固定排布，针位图随编码不同而变化。接触件可选镀金或镀银，接触电阻≤8mΩ、绝缘电阻≥500MΩ，机械寿命≥500次。多芯规格单针截面更小，额定电流随之从4A降到1A。

锁紧与密封结构

插头与插座之间靠M12×1螺纹旋合锁紧，端面贴合时密封圈受压形成插合面密封；插座与面板之间靠安装螺纹、法兰与锁紧螺母压紧密封圈形成第二道密封。两道密封都成立，整机才达到IP67。

编码与防误插

A、B、D、X、S型编码通过针位排布与壳体缺口实现防误插：不同用途的接口（电源、信号、总线）用不同编码，插错时物理上插不进。这一约束在设备上有多个相似接口时尤其重要，靠编码而不是靠标签来防错。

关键参数与规格表

基本参数

电气性能

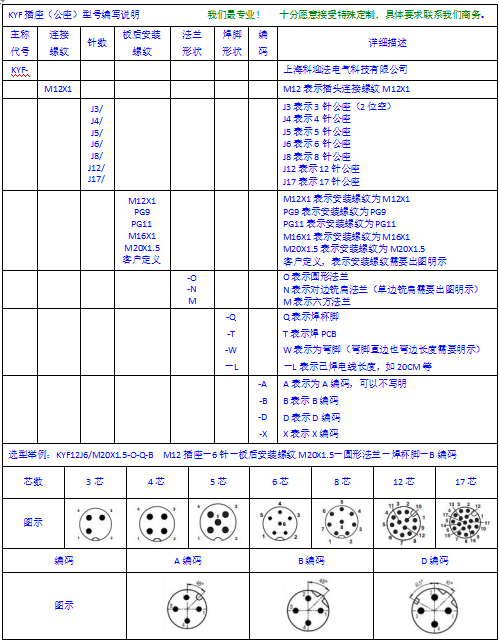

型号编码说明

材料与制造工艺

壳体与法兰材料

壳体常用铜合金镀镍，兼顾强度与耐蚀，金属壳体还能把屏蔽层与面板导通；不锈钢壳体用于耐蚀要求更高的场合，工程塑料壳体用于需要绝缘或减重的场合，具体以定制确认为准。

镀层选择

接触件可选镀金或镀银：镀金适合低电平信号与频繁插拔，镀银载流更好但在含硫环境会硫化，需靠密封隔离环境。密封圈可选橡胶、氟橡胶、硅胶，按介质与温度匹配。

装配与检测

注塑、机加工、装配、检测为基本工序。针位对正与密封圈到位是装配的两处关键，出厂检测覆盖通断、接触电阻、绝缘电阻与外观，密封结构另做抽检，并按批次留存记录以便追溯。

防护与可靠性

IP67 的成立条件

IP67由面板界面与插合界面两道密封共同实现，任一处失效整机都不达标。面板表面平整、无漆无毛刺是前提；带线式还要看电缆侧密封与护套夹紧是否到位，电缆被拉扯时密封件位移，是带线款最常见的渗水原因。

温度与插拔寿命

工作温度-25℃~+85℃、机械寿命≥500次，是规范操作下的保证值。带载插拔会烧蚀镀层，斜插硬拧会让针脚受侧向力，先断电、对正、再旋紧，寿命才有意义。高温柜内应按温度降额使用电流。

选型对照与系列差异

芯数与电流的对应

按实际电流选芯数档：动力与供电走3至5芯（4A/250V），混合信号走6至8芯（2A/60V），12芯与17芯用于信号密集接口，电流分别限1.5A与1A。把大电流回路接到多芯规格上，发热与压降都会超出预期。

法兰与开孔的匹配

替换既有进口件时，要同时核对安装螺纹、法兰外形与边长、以及面板开孔位置。三项都一致的型号才能直接替换；只对上螺纹而法兰边长不符，会出现装不进或露出缝隙的情况。

带线长度的确定

带线式按柜内走线距离确定长度，预留检修弯折余量，但不宜过长，多余线缆在柜内堆积会影响散热与布线整齐。线缆规格按电流与信号类型选择，多芯信号线宜带屏蔽并做好屏蔽层泄放。

典型应用场景

控制柜与设备面板

PLC控制柜面板插座、工业自动化设备面板接口、仪器仪表前面板，是这一系列最集中的应用。柜门开孔后装插座，柜内接线或直接落板，柜外插头随传感器、执行器线缆走，检修时只换插头不动柜内。

总线与传感器网络

产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流协议，4针5针多用于总线节点，8针用于多信号组合。传感器接收端与总线分支设备的面板接口，用同一系列可实现备件统一。

常见问题与排查

问：同芯数的插座为什么插头插不进？答：先核对编码型式，A、B、D、X、S型的针位排布不同，外观相近但物理上不兼容；再确认针型与孔型是否配错，两端必须一针一孔。

问：换了法兰仍装不进原开孔？答：安装螺纹与法兰边长是两项独立条件，只对上螺纹不够。请按原件的螺纹规格、法兰外形与边长逐项比对，必要时按图定制。

问：带线款用一段时间后渗水？答：检查电缆是否被拉扯导致密封件位移、护套是否夹紧到位。带线款的密封依赖电缆侧结构，柜内布线时应给电缆留弯折余量，避免长期受拉。

问：接触电阻变大、信号不稳？答：查焊点是否虚焊、针孔是否氧化、簧孔是否失弹。镀层被电弧烧蚀后无法恢复，只能换件；若因带载插拔造成，应改为断电插拔。

问：多只插座并排安装后螺母拧不动？答：孔距过密，插头外壳与工具没有操作空间。布置面板时应按插头外径留间距，密集接口区可改用不同法兰形式错位排布。

品质保障与定制服务

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。

上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S型）、特殊法兰尺寸、特殊材质及特殊防护等级等。定制请提供面板开孔尺寸、所需法兰边长、接线方式与线缆长度，按图确认后投产。
