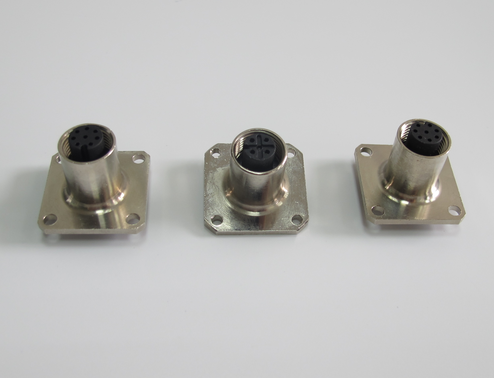

M12四方法兰孔型插座（焊线焊板式/不带线）

M12 四方法兰插座（孔型、焊线焊板式、不带线）用于设备面板上的传感器与总线接口，接触件为孔型（母头），四方法兰结构，法兰边长 26mm（可定制 18、20、22、24、26mm 或其他尺寸），尾部提供焊线式（焊杯脚）与焊板式（圆柱脚），不预置电缆。

四方法兰的用处在于“匹配安装孔”。设备面板上原本按方形孔位设计的接口、旧机型预留的方孔、以及需要与相邻元件保持等距排布的插座位，用圆形法兰会出现边角空隙，方形法兰贴上去则边界齐整，受力也落在四条直边上，面板不容易局部塌陷。

法兰边长与面板空间的匹配

26mm 是常规规格，适合多数控制柜与设备门板；面板密集布置或安装面本身窄小，可改选 18、20、22、24mm 等边长，代价是法兰与面板的贴合面积减少，密封圈可让出的周边空间变窄，对面板平整度与开孔精度要求更高。边长加大则压紧面更宽，厚板与重载场合更稳。

同一台设备上同时存在圆形与方形接口时，建议按面板实际孔位逐一核对法兰外形，避免为了统一型号而重新加工面板，钣金返工的成本通常高于选型时多问一句。

结构组成与工作原理

插座由四方法兰壳体、孔型接触件组件、尾部焊接端子与密封圈组成。插头的针型插针插入插孔后，插孔内弹性件收拢形成接触压力，信号与电源经内部导体传到焊杯或圆柱脚，再由用户侧的导线、PCB 引出。

四方法兰与安装孔

法兰四条直边提供贴合基准，装配时四条边与面板孔边对齐，法兰平面压在密封圈上。方形结构的抗转能力强于圆形法兰，螺母旋紧时法兰边可抵住孔壁，减少壳体随螺母转动的可能。

孔型触点结构

孔型（母头）用于设备端，插孔被壳体包覆，插针不易被碰弯；与针型插头配套后形成完整回路。接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ，两项指标对应插孔与插针的贴合状态，插孔偏斜会让电阻先升高，再表现为发热与信号不稳。

双接线尾部

焊线式（Q 型）尾部为焊杯脚，用户在焊杯中焊接单根导线，线缆类型与长度自主，适合现场维修与小批量；焊板式（T 型）尾部为圆柱脚，可直接插入 PCB 过孔焊接，适合模块化设计与批量生产。两种形态都不带电缆，尾部处理由用户完成。

密封结构

面板侧由 O 型密封圈与锁紧螺母形成密封，插头侧由插头自身密封承担，两者闭合后整机达到 IP67。尾部为焊接结构，装配后应对焊点区域做灌封或热缩保护，防止水汽沿导线缝隙进入绝缘体。

关键参数与规格表

基本参数

电气性能分档

芯数越多，单孔截面越小，额定电流与电压逐档下降。选型按实际工作电流对照档位，长期接近上限运行时应再留余量，避免接触件温升叠加在机柜内部温度上。

材料与制造工艺

法兰边加工

四方法兰的四条边需要平直且等高，装到面板上才会四边同时贴合。边角通常在加工后做倒角或圆角过渡，避免运输与装配时磕碰掉边；贴合面不允许有明显凸起，否则螺母拧紧后受力集中在一两处，密封圈压缩量反而不足。

触点与镀层

接触件基材决定插孔的弹性保持，镀层决定抗氧化与耐磨能力。焊杯与圆柱脚在焊接时承受热量，镀层偏薄会在热区起皮，插拔后又露出基材，接触电阻随之漂移。材质符合 ROHS 环保指令要求。

装配与出厂检测

装配流程为绝缘体入壳、接触件定位、尾部端子固定、密封圈套装，之后做通断、耐压与密封抽检。公司通过 ISO9001:2015 质量体系认证及 IATF16949:2016 汽车行业质量体系认证，产品通过 CE/LVD、CE/EMC、IP67 认证。

防护与可靠性

IP67 密封实现

方形法兰的贴合面由四条边围成，密封圈沿法兰平面闭合，螺母压紧后形成完整密封环。只要四边中有一条边与面板脱离，密封环即被打破，因此开孔方正、孔口去毛刺、面板不翘曲是 IP67 能够实现的前提。

温度与介质适应

工作温度 -25℃~+85℃，覆盖常规机柜、户外箱体与设备内部安装位。若长期面对高湿、盐雾、切削液或清洗剂直淋，应在订货时说明环境，以便在密封材料与表面处理上做针对性选择。

机械寿命与振动

机械寿命 ≥500 次，对应插拔磨损极限。四方法兰本身就是较好的抗转结构，振动场合仍需把线束在插座附近固定，避免电缆摆动直接拉扯焊杯与 PCB 焊点。

安装与接线指导

面板开孔与法兰对位

按法兰边长加工方孔，孔壁与法兰边留出间隙，装入密封圈后把法兰压入孔内，四边对齐再旋紧锁紧螺母。拧紧过程分两到三次逐步加力，让密封圈均匀受压；拧完后从面板两侧观察法兰与孔边是否贴合。

焊杯脚焊接

Q 型焊杯适合单根导线焊接，剥线长度与焊杯深度匹配，焊锡润湿杯壁即停，避免焊锡外溢污染相邻孔位。焊后套热缩管保护焊点，热缩段覆盖焊杯与线缆护套的交界，尾部密封才完整。

圆柱脚焊板

T 型圆柱脚用于过孔焊接，孔径与脚径配合，焊盘环宽留足。板上该位置若为大面积铺铜，焊接时热被迅速带走，应延长预热或提高烙铁功率；焊后用放大镜检查焊点是否饱满、有无连锡。

型号命名与选型对照

型号代码含义

芯数与常用型号

典型应用场景

需匹配方孔的场合

用于 PLC 控制柜面板插座、仪器仪表面板接口、传感器接收端、现场总线设备面板接口等，尤其适合面板上已按方形孔位加工、或需要与矩形元件排成同一列的设备。四方法兰边界齐整，面板外观的一致性也更好。

总线与协议适配

产品支持 Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN 等主流工业自动化现场总线通信协议。总线选型按协议规定的编码与芯数配孔，替换孔位会破坏屏蔽与对绞关系，常见表现是通信偶发中断。

常见问题与排查

问：四边总有一边贴合不严。答：检查方孔是否方正、四边是否有毛刺或喷粉堆积，法兰边长与孔位是否匹配；必要时改用小一档边长或加衬垫找平。

问：面板太薄，拧紧后变形。答：薄板承受不了集中压力，应加衬板或加厚垫片，把压力分散到更大范围，再按分次加力的方式拧紧。

问：焊接后接触电阻不稳定。答：先查焊点是否虚焊、焊锡是否流入插孔内部，再测绝缘电阻；反复焊接会让端子镀层受损，应一次焊接到位。

问：插拔手感变涩。答：检查插孔内是否有粉尘、油污，插针是否粘附异物；不要用砂纸打磨插孔，磨掉镀层会加速氧化。

问：需要更小或更大的法兰。答：法兰边长可按 18、20、22、24、26mm 或其他尺寸定制，选型时提供面板开孔图与周边元件间距即可。

包装、储运与定制服务

包装与储运

独立包装加外箱交付，法兰四边与尾部端子为易损部位，装箱时避免相互磕碰。储存保持干燥通风，未安装的插座保留密封圈原包装，防止橡胶件老化。

定制范围

上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S 型）、特殊法兰边长尺寸、特殊材质及特殊防护等级等，可按设备面板与安装空间调整结构。
