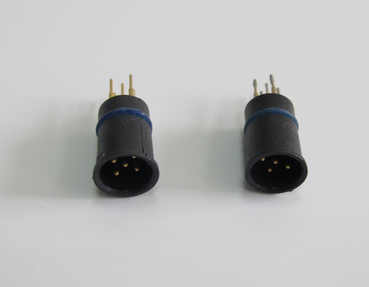

M12 针型插芯(焊线式/焊板式、不带线)是 M12 插座的核心部件,单独供货时只有接触件、绝缘基座与尾部焊接端子,不含外壳、法兰与电缆。设备厂把它装进自己的壳体,或与科迎法配套壳体组合,就得到一只完整的 M12 针型插座。
型号分为针型焊线式 KYF12J□Z-Q 插芯与针型焊板式 KYF12J□Z-T 插芯,芯数覆盖 2 针至 17 针。散件形态的价值在于接口标准化、结构自定义:针位与接触件由插芯保证一致性,外壳形状、安装螺纹与出线方向由整机结构决定。

插芯在整只插座中的角色
插座能否长期稳定,取决于插芯这几个环节:针位是否准确、插针镀层是否完好、尾部焊接端子是否牢固。外壳解决安装与防护,插芯解决电气连接,两者分工明确,出问题时也便于分开排查。
对设备厂而言,插芯散件让接口成为可复用的标准件:同一款插芯可以配圆形法兰、六方法兰、弯角壳体,也可以直接焊在控制板上。产线换代时只改外壳与面板,插芯料号不动,线束与测试工装都能沿用。
结构组成与配合关系
插芯由针型接触件、绝缘基座与尾部焊接端子构成,外圈通常带定位台阶,装入壳体后由壳体压紧或卡位固定。接触件在基座中的排列决定了针位与编码,装配时不能互换位置。
针型接触件组件
接触件为铜合金镀金,端部倒角便于插头对位,针身直线度与直径一致性决定插入手感。17 针款针距最密,任何一根针的偏移都会被插头插孔放大成接触不良,因此对针位精度的要求高于小芯数款。
绝缘基座与针位
基座为工程塑料注塑件,针位孔由模具保证。基座的圆度与端面平整度影响与壳体的贴合,贴合不严时水汽会从基座与壳体的缝隙进入,插芯本身的绝缘电阻再高也无济于事。
焊杯脚与圆柱脚
Q 型焊杯脚用于焊接单根导线,杯口容锡,适合现场配线与小批量;T 型圆柱脚用于 PCB 过孔焊接,脚径与板孔配合,适合整板过焊。两种尾部共用同一针位体系,切换只影响下游连接方式。
与壳体的配合
插芯装入壳体后,前端针尖应位于螺纹口内、不外凸;尾部端子应留出足够焊接空间。配合面通常靠台阶定位,若装配时强行推入,基座端面会被压出凹痕,密封与针位都会受影响。
关键参数与规格表
基本参数
| 项目 | 规格 |
|---|---|
| 接口类型 | M12×1,针型(公头) |
| 芯数 | 2-17 针(可选) |
| 接线方式 | 焊线式(焊杯脚)/ 焊板式(圆柱脚) |
| 带线方式 | 不带线,散件供货 |
| 防护等级 | IP67(配合壳体组装) |
| 工作温度 | -25℃~+85℃ |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 机械寿命 | ≥500 次 |
| 编码类型 | A 型、B 型、D 型、X 型、S 型 |
电气性能分档
芯数越多,单针截面越小,额定值与冲击电压同步下降。3-5 针为 4A/250V,6-8 针为 2A/60V,12 针为 1.5A/30V,17 针为 1A/24V,选型时按回路用途对号入座。
| 项目 | 3-5 针 | 6-8 针 | 12 针 | 17 针 |
|---|---|---|---|---|
| 额定电流 | 4A | 2A | 1.5A | 1A |
| 额定电压 | 250V | 60V | 30V | 24V |
| 冲击电压 | 2500V | 1500V | 800V | 800V |
标准型号
| 芯数 | 焊线式型号 | 焊板式型号 |
|---|---|---|
| 2 针 | KYF12J2Z-Q 插芯 | KYF12J2Z-T 插芯 |
| 3 针 | KYF12J3Z-Q 插芯 | KYF12J3Z-T 插芯 |
| 4 针 | KYF12J4Z-Q 插芯 | KYF12J4Z-T 插芯 |
| 5 针 | KYF12J5Z-Q 插芯 | KYF12J5Z-T 插芯 |
| 6 针 | KYF12J6Z-Q 插芯 | KYF12J6Z-T 插芯 |
| 8 针 | KYF12J8Z-Q 插芯 | KYF12J8Z-T 插芯 |
| 12 针 | KYF12J12Z-Q 插芯 | KYF12J12Z-T 插芯 |
| 17 针 | KYF12J17Z-Q 插芯 | KYF12J17Z-T 插芯 |
材料与制造工艺
绝缘基座注塑
基座注塑的难点在薄壁与多孔并存:孔壁太薄容易在脱模时拉伤,太厚又会压缩针距。成型后需检查端面有无飞边,飞边会把基座顶起,装壳后前端平面不再与壳体齐平。
接触件与镀层
铜合金接触件经镀金处理,镀层保证低而稳定的接触电阻。插芯在装配、包装与运输中若相互磕碰,针面镀层会留下划痕,露出基体后局部氧化,表现为个别针位的电阻偏高。
装配与检测
接触件按针位装入基座后做导通检查,逐针对照针号,避免错位与漏装;再抽检接触电阻、绝缘电阻与耐压。散件出货前核对芯数、编码与尾部形态,防止 Q 型与 T 型混装。
组装与配线指导
装入壳体的顺序
先确认壳体内部无毛刺与残胶,再按定位台阶方向把插芯推到位,最后压紧密封件与尾盖。方向装反时插芯往往能勉强到位,但针位与壳体标识不符,插头旋入后会出现错位。
焊线式配线
按针号顺序剥线、上锡、焊接,剥线长度与焊杯深度匹配,焊锡不外溢到相邻焊杯。焊后逐针通断测试,再在尾部做热缩或灌封,导线固定后再装配壳体,可避免焊点受力。
焊板式安装
圆柱脚按板图落位,脚与焊盘孔配合后再焊接,禁止用外力把针脚掰向焊盘。手工焊温度控制在 350℃ 以下、单点不超过 3 秒,过炉时按基座耐温评估预热曲线。
针位编号核对
插芯出厂不带线,针号与线号的对应完全由装配方建立。建议在壳体或线束上标注针号,并在首件上做完整通断记录;多芯数产品一旦错线,排查成本远高于装配时多看一眼。
防护与可靠性
IP67 依赖壳体配合
插芯本身不含密封结构,IP67 是在配合 O 型密封圈与壳体组装后达到的整机等级。散件状态下谈防护没有意义,装配时的密封圈压缩量与壳体贴合才是决定项。
耐温与插拔寿命
工作温度 -25℃~+85℃,基座在此区间保持尺寸稳定;机械寿命 ≥500 次指正常插拔,带载旋入、斜插与线缆拖拽都会让插针提前磨损。
电气指标的含义
接触电阻 ≤8mΩ 反映针与插孔的贴合,绝缘电阻 ≥500MΩ 反映基座与针位间的洁净与干燥。焊接残留未清洗时,绝缘值会先下降,随后才出现信号异常。
型号命名与选型对照
型号代码含义
| 代码 | 含义 |
|---|---|
| KYF12 | 科迎法 M12 系列 |
| J | 针型(公头) |
| □ | 芯数(2、3、4、5、6、8、12、17) |
| Z | 直型 |
| Q | 焊线式(焊杯脚) |
| T | 焊板式(圆柱脚) |
芯数选择
4 针与 5 针覆盖多数传感器与小型总线节点,8 针适合多路开关量,12 针与 17 针用于多通道集中传输。芯数越多单针载流越小,供电回路应放在低芯数款上。
Q 型与 T 型的选择
配线长度随设备变化、需要现场返修的选 Q 型;接口落在电路板上、批量过焊的选 T 型。两种型号的插芯前端完全一致,配套的孔型插头也相同,差别只在装配工艺。
典型应用场景
定制化组装与配套供货
工业自动化设备面板接口、PLC 控制柜面板插座、仪器仪表面板接口、传感器接收端面板安装、现场总线设备面板接口,都可由插芯加点配套壳体组合而成。17 针插芯适用于多路信号集中传输的紧凑型设备,能减少面板接口数量。
整机厂自建装配线时,插芯散件比成品插座更适合:外壳可按自家面板颜色与结构定制,插芯统一采购,测试工装与线束工艺一次定型,供应链也更短。
常见问题与排查
问:装壳后插头旋入困难。答:插芯方向装反或未推到位,针位与壳体螺纹口不同心,拆下按定位台阶重新装配。
问:个别针位导通不稳定。答:焊点虚焊、线芯断裂或针面镀层划伤,先做通断与电阻测量,再决定补焊或换件。
问:装配后绝缘电阻偏低。答:助焊剂残留或基座受潮,清洗并烘干后再测,仍有问题则检查基座端面是否被压伤。
问:17 针插芯插拔手感偏紧。答:针距密,对位容差小,插头应正对旋入,斜插会让针尖刮擦插孔,长期如此接触电阻会升高。
问:库存里 Q 型与 T 型混淆。答:尾部形态不同但标签相近,建议包装分色并标明 Q/T,入库时按尾部实拍核对。
品质保障、包装与定制
产品通过 CE/LVD、CE/EMC、IP67 认证,公司通过 ISO9001:2015 质量管理体系认证及 IATF16949:2016 汽车行业质量管理体系认证,所有材质符合 ROHS 环保指令要求,产品可替代同类进口件,并已多次出口欧美、东南亚与中东市场。
插芯以散件形式独立包装或批量装箱,附型号、芯数与批次标签,储运中防止重压、受潮与针面磕碰。接受特殊芯数、特殊编码(B/D/X/S 型)、特殊引脚长度、特殊材质及特殊防护等级等非标定制需求。
