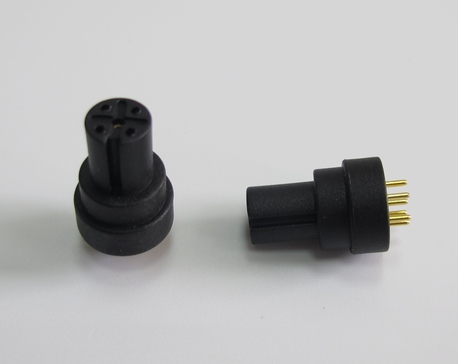

M12 孔型插芯(焊线式/焊板式、不带线)是 M12 插座中面向母头接触件的核心部件:插孔包住对端插针,靠孔壁的弹性保持接触压力,尾部同样提供焊杯脚与圆柱脚两种形态,出厂不带预置电缆。它既可以作为散件用于定制化组装,也可以配 M12 插座壳体组成完整接口。
型号为孔型焊线式 KYF12K□Z-Q 插芯与孔型焊板式 KYF12K□Z-T 插芯,芯数从 2 孔到 17 孔。孔型与针型的差别不只在接触件形状:插孔的弹性、孔径公差与镀层状态直接决定接触电阻,选型与装配时的关注点也随之不同。

孔型插芯的定位与适用方向
孔型(母头)在设备端与线缆端的取向不同:设备面板上以针型居多,线缆端以孔型居多,但当设备端需要与针型线缆插头配合时,就要选孔型插芯。插座与插头的公母关系一旦定错,接口无法对插,这是选型时最先要确认的一项。
散件形态让接口成为可复用的标准件:同一款孔型插芯可配圆形法兰、六方法兰或弯角壳体,也可直接焊在控制板上。整机换代时外壳与面板可改,插芯料号与线束工艺沿用。
结构组成与插孔工作原理
插芯由孔型接触件、绝缘基座与尾部焊接端子组成。对端插针进入插孔后,孔壁的弹性变形产生接触压力,压力不足则接触电阻升高,压力过大则插拔费力并加速磨损。
孔型接触件
孔型接触件为铜合金镀金,孔径与圆度由模具与成形工艺保证。插孔口部通常做收口处理,插针进入时先被导向再压缩孔壁,收口过大则插入力偏高,过小则接触点位置不稳。
绝缘基座与孔位
基座为工程塑料注塑件,孔位孔距由模具固定,2 孔到 17 孔共用同一外形尺寸。17 孔时孔壁间距最紧,基座的注塑精度与孔位一致性直接决定能否与对端插头顺利对位。
焊杯脚与圆柱脚
Q 型尾部为焊杯脚,逐根导线焊接,适合现场配线与小批量;T 型尾部为圆柱脚,按板图过孔焊接,适合整板过焊。两种尾部共用同一孔位体系,切换只影响下游连接方式。
散件供货与壳体配合
插芯不含壳体与密封件,装入壳体后由定位台阶固定,前端孔口应位于螺纹口内。装配时先确认壳体内部无毛刺与残胶,再按定位方向推到位,方向装反会造成孔位与壳体标识不符。
关键参数与规格表
基本参数
| 项目 | 规格 |
|---|---|
| 接口类型 | M12×1,孔型(母头) |
| 芯数 | 2-17 孔(可选) |
| 接线方式 | 焊线式(焊杯脚)/ 焊板式(圆柱脚) |
| 带线方式 | 不带线 |
| 防护等级 | IP67(配合壳体组装) |
| 工作温度 | -25℃~+85℃ |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 机械寿命 | ≥500 次 |
| 编码类型 | A 型、B 型、D 型、X 型、S 型 |
电气性能
孔位越多,单孔截面越小,额定电流与电压逐档下降。3-5 孔为 4A/250V,6-8 孔为 2A/60V,12 孔为 1.5A/30V,17 孔为 1A/24V,动力回路只能放在低孔位款上。
| 项目 | 3-5 孔 | 6-8 孔 | 12 孔 | 17 孔 |
|---|---|---|---|---|
| 额定电流 | 4A | 2A | 1.5A | 1A |
| 额定电压 | 250V | 60V | 30V | 24V |
| 冲击电压 | 2500V | 1500V | 800V | 800V |
标准型号
| 芯数 | 焊线式型号 | 焊板式型号 |
|---|---|---|
| 2 孔 | KYF12K2Z-Q 插芯 | KYF12K2Z-T 插芯 |
| 3 孔 | KYF12K3Z-Q 插芯 | KYF12K3Z-T 插芯 |
| 4 孔 | KYF12K4Z-Q 插芯 | KYF12K4Z-T 插芯 |
| 5 孔 | KYF12K5Z-Q 插芯 | KYF12K5Z-T 插芯 |
| 6 孔 | KYF12K6Z-Q 插芯 | KYF12K6Z-T 插芯 |
| 8 孔 | KYF12K8Z-Q 插芯 | KYF12K8Z-T 插芯 |
| 12 孔 | KYF12K12Z-Q 插芯 | KYF12K12Z-T 插芯 |
| 17 孔 | KYF12K17Z-Q 插芯 | KYF12K17Z-T 插芯 |
材料与制造工艺
基座注塑
基座在薄壁条件下要多孔共存,孔壁太薄脱模时容易拉伤,太厚又会挤压孔距。成型后需检查端面飞边与孔口光洁度,飞边会把插芯顶起,装壳后孔口与螺纹口不再同心。
插孔成形与镀层
插孔的收口形状与孔壁厚度决定弹性,铜合金基体镀金后接触电阻低而稳定。镀层偏薄或孔口刮伤时,插针反复插入会把基体露出,潮湿环境下生成氧化膜,接触电阻随之上升。
装配与检测
接触件按孔位装入基座后逐孔做导通检查,再抽检接触电阻、绝缘电阻与耐压。出货前核对孔数、编码与尾部形态,Q 型与 T 型外形相近,混装后到现场才会暴露。
组装与配线指导
装入壳体
装配前清理壳体内部的毛刺与残胶,按定位台阶方向推入插芯,再压紧密封件与尾盖。推入时若感到阻力突然增大,应退出检查孔位是否错位,硬压会把基座端面压出凹痕。
焊线式配线
按孔号顺序剥线、上锡、焊接,剥线长度与焊杯深度匹配,焊锡不外溢到相邻焊杯。焊后逐孔通断测试,再在尾部做热缩或灌封,导线先固定再装壳,可减少焊点受力。
焊板式安装
圆柱脚按板图落位,脚与焊盘孔配合后再焊接,不要用外力把针脚掰向焊盘。手工焊控制在 350℃ 以下、单点不超过 3 秒,过炉时按基座耐温评估预热曲线。
孔号与线号核对
插芯不带线,孔号与线号的对应由装配方建立。建议在壳体或线束上标注孔号并保留首件通断记录;孔数越多错线概率越高,17 孔一旦接错,排查成本远超装配时核对一遍。
防护与可靠性
IP67 与壳体配合
插芯本身不含密封结构,IP67 是在配合 O 型密封圈与壳体组装后达到的整机等级。散件状态不谈防护,装配时的密封圈压缩量、壳体贴合与孔口平整度才是决定项。
耐温与插拔寿命
工作温度 -25℃~+85℃,基座在此区间保持尺寸稳定;机械寿命 ≥500 次按正常插拔计。斜插会让插针顶到孔口收口处,孔壁弹性被反复挤压后接触压力下降。
电气指标的含义
接触电阻 ≤8mΩ 反映孔壁与插针的贴合,绝缘电阻 ≥500MΩ 反映基座与孔位间的洁净与干燥。焊后不清洗时绝缘值先下降,随后才表现为信号异常。
型号命名与选型对照
型号代码含义
| 代码 | 含义 |
|---|---|
| KYF12 | 科迎法 M12 系列 |
| K | 孔型(母头) |
| □ | 芯数(2、3、4、5、6、8、12、17) |
| Z | 直型 |
| Q | 焊线式(焊杯脚) |
| T | 焊板式(圆柱脚) |
孔数与用途匹配
2 孔与 3 孔多用于单一信号或简单供电,4 孔与 5 孔覆盖面最广,8 孔适合多路开关量,12 孔与 17 孔用于多通道集中传输。孔数与线径要一起核算,避免高密度款带大电流。
与针型插头的配套
孔型插芯必须配针型(公头)插头使用,孔数与编码都要一致。订购时把两端型号一并核对,尤其是 B 型、D 型、X 型、S 型编码,外形相近但键位不同,肉眼难以分辨。
典型应用场景
面板接口与多路信号采集
工业自动化设备面板接口、PLC 控制柜面板插座、仪器仪表面板接口、传感器接收端面板安装、现场总线设备面板接口,都可由孔型插芯加配套壳体组合而成。需要自行确定线缆类型与长度、或直接在电路板上焊接的场合,散件形态更合适。
17 孔高密度型号适合多路信号集中传输的紧凑型设备,把多根线缆收拢到一个接口,面板接口数量减少,布线路径与故障点也随之减少。
常见问题与排查
问:插头插入偏紧、手感发涩。答:孔口收口与插针直径配合偏紧,先确认插头型号一致,再检查孔内是否有异物或镀层划伤。
问:插拔多次后个别孔接触不良。答:孔壁弹性衰减或镀层磨穿,属寿命消耗,按 ≥500 次的机械寿命安排更换。
问:焊后绝缘电阻偏低。答:助焊剂残留吸潮,清洗烘干后再测;若仍偏低,检查基座端面是否被压伤、孔间是否有焊锡桥接。
问:装壳后孔位与标识不符。答:插芯方向装反,虽然能强行到位但孔序全错,拆下按定位台阶重新装入。
问:17 孔插芯对位困难。答:孔距密、容差小,插头应正对旋入,斜插会让插针刮擦孔口,长期如此接触电阻升高。
品质保障、包装与定制
产品通过 CE/LVD、CE/EMC、IP67 认证,公司通过 ISO9001:2015 质量管理体系认证及 IATF16949:2016 汽车行业质量管理体系认证,所有材质符合 ROHS 环保指令要求,产品可替代同类进口件,并已多次出口欧美、东南亚与中东市场。
插芯以散件形式独立包装或批量装箱,附型号、孔数与批次标签,储运中防止重压、受潮与孔口磕碰。接受特殊芯数、特殊编码(B/D/X/S 型)、特殊引脚长度、特殊材质及特殊防护等级等非标定制需求。
