M12扁法兰孔型插座带线式可选（焊线焊板式）

M12扁法兰插座（孔型）用于设备面板上的传感器、执行器与现场总线接口，接触件为孔型（母头），安装螺纹为 M12×1（可定制 PG9、M16×1.5、M20×1.5、NPT 系列），板后安装，提供焊线式（焊杯脚）、焊板式（圆柱脚）与带线式三种接线形态，带线或不带线均可按客户需求选择。

与滚花法兰、四方法兰、六方法兰相比，扁法兰把法兰边压向面板一侧，外形更紧凑，占用的面板面积更小，安装完成后面板外侧只露出 M12×1 螺纹接口，机箱内部走线不被法兰边挤压。对于面板内侧已经排满 PCB、继电器与线束的小型机箱，这种结构留出的装配余量更充裕。

三种接线形态的取舍

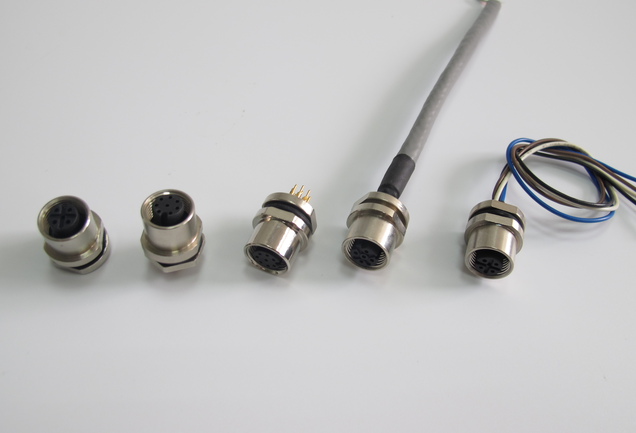

焊线式型号为 KYF12K□Z/M12-N-Q，尾部是焊杯脚，用户在焊杯内焊接单根导线，线径、颜色与长度完全自主，适合现场维修、样机试制和小批量装配；焊板式型号为 KYF12K□Z/M12-N-T，尾部为圆柱脚，可直接插入 PCB 焊盘过孔焊接，适合模块化设计与批量生产，焊点位置由板图决定，一致性最好；带线式型号为 KYF12K□Z/M12-N-L□M，出厂即预置电缆，0.1 米、0.5 米、1 米、2 米等长度可按需定制，现场无需焊接，接线错误率最低。

同一面板开孔与法兰尺寸可互换三种尾部形态，设备改型时无须重做钣金。选型时先确定芯数与编码，再定尾部形态，最后确认带线长度与电缆规格。

结构组成与工作原理

插座由法兰壳体、孔型接触件组件、尾部焊接端子、密封圈与锁紧螺母构成。插头插入后，针型插针进入孔型插孔，靠插孔内弹性接触件收拢产生接触压力，信号与电源经插孔、内部导体传至尾部焊杯或圆柱脚，再由用户侧的导线或 PCB 走线引出。

孔型触点结构

孔型（母头）适合设备端，因为插孔被壳体包覆，插针不易被外力碰弯；插头的针型端则便于做防护与导向。接触电阻标称 ≤8mΩ，绝缘电阻 ≥500MΩ，这组指标对应的是插孔弹性件与插针的贴合状态，装配时插孔不能被挤压变形，否则局部接触面积下降，电阻漂移会先表现为总线误码，后表现为温升。

扁法兰与面板贴合

扁法兰的平面是安装基准面，面板开孔后法兰平面与面板贴合，密封圈夹在两者之间形成第一道密封。法兰边窄，拧紧时单位面积压力更集中，因此面板平整度要求比大方法兰更高，喷粉过厚、面板有焊缝凸起或冲孔毛刺都会在法兰面上形成缝隙，直接削弱 IP67 效果。

锁紧方式与防转

安装依靠 M12×1 螺纹与锁紧螺母把法兰压在面板上。扁法兰自身没有大尺寸的扳手位，装配时先让法兰平面找正面板再旋螺母，避免螺母旋转时带动整个壳体偏移；对于有定位要求的机柜，可在法兰与面板间加装定位件，或选用带定位结构的定制法兰。反复拆装时不要用螺纹承担剪切载荷。

密封与防护结构

面板侧由 O 型密封圈与锁紧螺母构成密封，插头侧由插头自身的密封结构承担，两侧密封闭合后整机达到 IP67。带线式在尾部增加电缆密封与固定结构，焊接形态则在焊杯与圆柱脚一侧依靠灌封或热缩保护，用户做尾部处理时应保留这段保护长度，不要把密封层剪掉。

关键参数与规格表

下列参数以标准 M12×1 安装螺纹的扁法兰孔型结构为基准，定制螺纹、定制芯数与特殊编码的取值以对应图纸为准。

基本参数

电气性能分档

额定电流与额定电压随芯数递减，原因是插孔在同一 M12 螺纹截面上排布，芯数越多单孔截面越小，散热与爬电距离同时受限。工程上按满载电流选档，长期接近上限运行时应再留余量。

材料与制造工艺

插座长期工作在机柜内外的温差、油雾与水汽之间，材料选择的核心是让接触电阻在 500 次插拔后仍保持在 ≤8mΩ，同时不让法兰在拧紧时产生形变。

壳体与法兰选材

法兰壳体需要同时满足螺纹强度与面板压紧强度，材料与表面处理按使用环境确定，潮湿、盐雾或清洗场合对耐蚀要求更高，具体材质与镀层可按客户要求定制并以出厂图纸为准。所有材质符合 ROHS 环保指令要求。

触点镀层与接触电阻

接触件基材决定弹性保持能力，镀层决定抗氧化与耐磨能力。镀层偏薄时，插拔数百次后镀层被磨穿，基材暴露氧化，接触电阻上升；镀层与基材结合不良时，则在温变循环中出现起皮。出厂检测以接触电阻与绝缘电阻为主要判据，正是为了拦住这两类早期失效。

注塑、装配与检测

绝缘体注塑要保证孔位同心，插孔装入后不能偏斜，否则插头插入时插针刮擦孔壁；装配顺序为绝缘体入壳、接触件定位、尾部端子连接、密封圈套装，最后做通断、耐压与密封抽检。公司通过 ISO9001:2015 质量体系认证及 IATF16949:2016 汽车行业质量体系认证，过程记录可追溯。

防护与可靠性

IP67 的密封实现

防护等级 IP67 由面板侧密封圈、法兰贴合面与插头侧密封共同实现，三者缺一不可。现场最常见的失效不是产品本身，而是密封圈被面板毛刺划伤、螺母未拧到位或面板本身有通孔未封。产品通过 CE/LVD、CE/EMC、IP67 认证，认证前提是按规定安装。

温度与介质适应

工作温度范围为 -25℃~+85℃，覆盖常规机柜、户外设备箱与靠近发热部件的安装位置。超出该区间或长期处于高湿、盐雾、切削液直淋的环境，应提前说明，以便在密封材料与表面处理上做针对性调整。

振动与机械寿命

机械寿命 ≥500 次，对应插拔操作的磨损极限。设备振动时，扁法兰的压紧面与螺母是主要受力点，建议在螺母与面板之间加装垫圈分散压力；线束应留出弯折余量并固定，避免振动载荷经电缆传到焊杯。

安装与接线指导

面板开孔与固定

按图纸开孔，孔口去毛刺并清理铁屑，法兰平面与面板之间装入密封圈后旋紧锁紧螺母。拧紧以密封圈均匀受压、法兰不翘为准，不使用加长杆强行加力；面板为薄板时增加衬板或加厚垫片，避免局部凹陷导致密封圈受力不均。

焊杯脚与圆柱脚工艺

Q 型焊杯脚适合焊接单根导线，焊前剥线长度与焊杯深度匹配，焊锡润湿焊杯内壁即可，避免焊锡溢出污染相邻孔位；T 型圆柱脚用于 PCB 过孔焊接，孔径与脚径配合，焊接温度与时间按板厂工艺控制，多层板应注意热焊盘设计以免虚焊。

带线电缆与接地

L 型带线式的电缆在出厂时已完成焊接与尾部密封，现场只需按线色或线号对接，接线后电缆应在靠近插座处固定，弯折半径不小于电缆外径的合理倍数。用于屏蔽总线时，屏蔽层应在设备侧单点接地，避免两端接地形成环流。

型号命名与选型对照

型号代码含义

芯数与常用型号

典型应用场景

行业应用分布

该结构常见于 PLC 控制柜面板插座、仪器仪表面板接口、传感器接收端、现场总线设备与小型自动化模组的对外接口。设备面板空间紧张、内侧已有 PCB 或线束排布的场合，扁法兰比大方法兰更容易装得下；需要频繁更换传感器分支的工位，则优先选带线式，减少现场焊接工时。

总线与协议适配

产品支持 Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN 等主流工业自动化现场总线通信协议，选型时按协议规定的芯数与编码选对应孔位，不要用相邻孔位替代，否则屏蔽与对绞关系被破坏，表现为偶发丢帧。

常见问题与排查

问：面板装好后仍然进水。答：先检查开孔毛刺与面板平整度，再看密封圈是否被压偏、螺母是否拧到位；扁法兰贴合面窄，对面板质量比大方法兰更敏感。

问：插拔几次后接触电阻变大。答：多为插孔弹性件被插针刮伤或镀层磨损，检查插头插针是否有毛刺、插入时是否带角度硬插；机械寿命按 ≥500 次设计，超期使用应更换。

问：焊板式上板后出现虚焊。答：核对 PCB 孔径与圆柱脚配合，检查过孔是否有热焊盘、焊接温度是否偏低，多层板散热快时需要延长预热。

问：总线通信偶发丢帧。答：先确认编码与芯数是否匹配协议，再查屏蔽层是否单点接地、电缆是否与动力线并行过长，最后测接触电阻与绝缘电阻。

问：带线式电缆长度不够。答：可按 0.1 米、0.5 米、1 米、2 米等规格定制，改型时提供走向与弯折要求即可。

问：需要更换为针型或其它法兰。答：可按同一螺纹与芯数选配针型插头或其它法兰，面板开孔与接线随之调整，选型时说明公母搭配。

包装、储运与定制服务

包装与储运

产品以独立包装加外箱交付，带线式按长度分卷，焊杯脚与圆柱脚运输避免受压。储存保持干燥通风，开封未装的插座应保留密封圈原包装。

定制范围

上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S 型）、特殊安装螺纹、特殊电缆长度、特殊材质及特殊防护等级等。定制时建议提供面板开孔尺寸、安装方向与线序定义，便于在图纸阶段确认结构。
