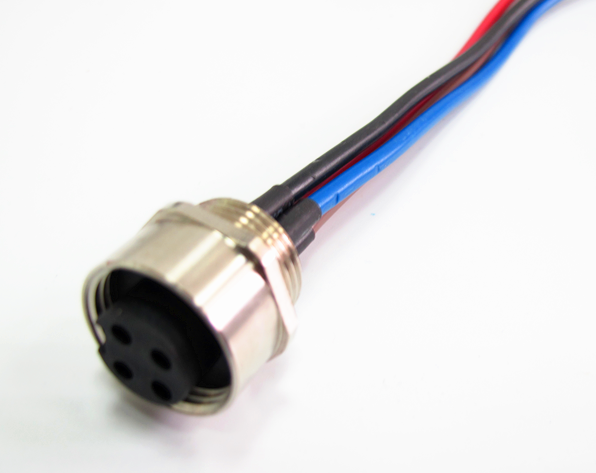

M12 8芯带线插座连接器

8芯带线插座的定位与价值

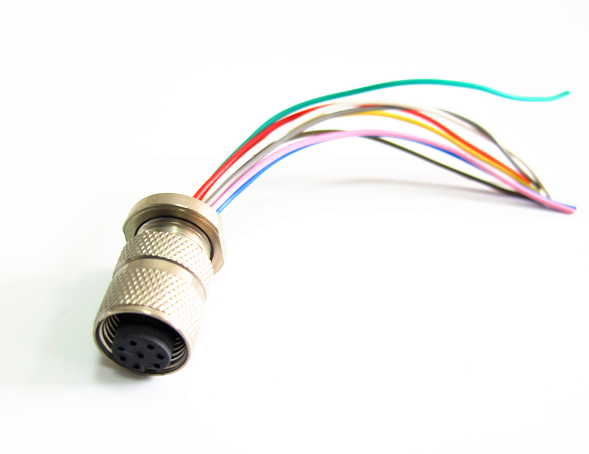

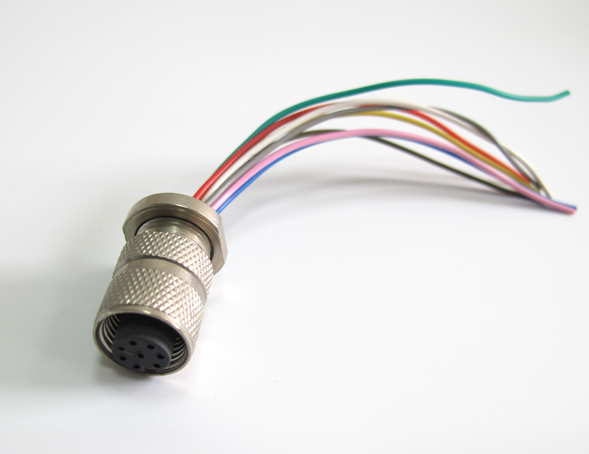

M12 8芯带线插座连接器（型号KYF12K8Z/M12-N-L0.1M）是设备端面板上的固定接口，采用孔型（母头）接触件与扁法兰结构，安装螺纹为M12×1，板后安装，出厂预置0.1米电缆。用户把插座装上柜体面板、把线缆接到端子或控制板，即可完成一个8芯接口的敷设，无需在现场逐针对线焊接。它解决的是多路信号集中引出与面板接口数量过多这两类问题。

8芯集成对面板的意义

在标准M12接口尺寸内布置8个接触件，意味着一块面板上原本需要四个4芯接口的多路信号，可以合并到一个接口上引出。面板开孔数量减少，柜内布线密度下降，接线错误概率随之降低。对多通道传感器集成、现场总线节点与小型控制柜，这种集成方式能直接节省安装工时与柜内空间。

带线出厂对装配的意义

带线式出厂时已完成内部焊接与固定，标准线长0.1米，用户开箱即可接线，免去在狭小面板背面焊接的操作。这缩短了整机装配节拍，也把焊接质量控制前移到工厂端，减少了现场虚焊与错线的风险。对需要批量交付的设备厂商，装配一致性比现场手工接线更可控。

结构组成与8芯布局

插座由孔型接触件组、绝缘芯体、扁法兰金属壳、锁紧螺母与预置线缆构成。插头插入后，针型接触件进入孔位形成电气连接；法兰与面板贴合，锁紧螺母在面板背面紧固；密封圈与螺纹配合承担防护。各部分尺寸紧凑，安装后外部仅露出M12×1螺纹接口。

孔型接触件组

本型号为孔型（母头）配置，8个孔位按编码规则环形排布，与针型（公头）插头配套使用，适用于设备端面板接口。孔型结构在设备侧更利于保护接触件，避免面板外露的针体在搬运、清洗时被碰弯或划伤。

扁法兰与锁紧结构

扁法兰的边沿较薄、外形紧凑，占用的面板面积小，适合密集排布的柜体面板。安装螺纹为M12×1，采用板后安装方式，插座从面板背面装入、正面只保留螺纹口，外观整齐且不易积尘。对需要更换安装螺纹规格的设备，可选PG9、M16×1.5、M20×1.5及NPT系列。

8芯布局与线缆引出

8个接触件在芯体内分区布置，尾部与预置线缆逐芯焊接，线缆由插座背面引出。编码缺口决定插头的插入方向，A、B、D、X、S型编码可避免同规格接口误插。线缆长度标准为0.1米，也可按0.5米、1米、2米等需求定制，以便适配柜内走线距离。

关键参数与规格

基本参数

线缆规格（AWG）与线长、编码类型、安装螺纹均属于可选配置，下单时需与芯数一并注明。工作温度-25℃~+85℃为含线缆组件的整体温度范围，超出该范围应选用高温烧结等特殊结构产品。

标准型号

该型号为标准A键位、扁法兰、M12×1螺纹、0.1米带线的默认组合，多数设备可直接选型。若柜体面板已有其他螺纹孔，或在柜内需要更长引线，则按定制型号下单，编码与线长在型号尾部体现。

电气性能与总线兼容

8芯配置的载流为2A、额定电压30V、冲击电压800V，定位为信号与低压电源传输，不宜用于大电流回路。产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流工业现场总线协议，选型时应核对总线对芯数与编码的要求。

材料与制造工艺

壳体与接触件

壳体承担法兰固定与接口螺纹，需在反复拧紧与柜体振动下保持尺寸；接触件表面经镀层处理，以控制接触电阻并提高耐蚀能力。8芯高密度布置对绝缘芯体的爬电距离更敏感，芯体材料的耐漏电性能直接影响绝缘电阻指标。

预置线缆与焊接

线缆按20AWG至26AWG可选，对应不同线径与载流需求。工厂端逐芯焊接后做固定与护套处理，焊点饱满、线序固定，避免多次弯折导致断芯。线缆外皮与插座尾部之间需保证密封，否则水汽会沿线缆进入柜内。

检测与出厂检验

出厂前进行线序通断、接触电阻与绝缘电阻测量，并对密封结构做抽检；对总线应用还核对编码与针位定义，防止A/B型混用导致通信异常。包装前检查法兰平面与螺纹口有无磕碰，确保装上柜体后面板贴合。

防护与可靠性

IP67密封结构

配合O型密封圈和锁紧螺母，面板安装后整机防护等级达到IP67，可有效防尘防水。密封由法兰与面板之间的密封圈、插头与插座之间的接口密封共同实现，安装时密封圈必须完整入槽，螺母需拧紧到位。

温升与载流余量

2A的额定电流在多芯同时通电时会产生叠加温升，柜内封闭环境下散热更差。实际使用建议按总电流分配，避免全部芯线满负荷长期运行；若需传输电源，应将电源针与信号针分组布放，减少相互干扰。

抗振与连接可靠性

机械寿命≥500次，插拔时螺纹锁紧结构可抵抗设备振动引起的松脱。扁法兰面积小，抗振能力更多依赖螺母紧固质量，振动工位建议加装防松措施，并对线缆做固定，避免线缆摆动把应力传到焊点。

安装与接线指导

板后安装与开孔

按扁法兰外形在面板上开孔，插座自面板背面装入，正面露出M12×1螺纹口，背面用锁紧螺母固定。开孔后清除毛刺，法兰与面板之间放置密封圈，螺母均匀拧紧，避免单侧压紧造成贴合不良。

安装螺纹与面板匹配

默认M12×1适用于多数M12面板孔；若设备沿用PG9、M16×1.5、M20×1.5或NPT螺纹孔，可按定制型号供货，避免二次开孔。选型时需量取现有孔径与螺纹规格，并确认面板厚度能容纳法兰与螺母的安装空间。

线缆布放与端接

0.1米引线适合直接接入邻近端子或控制板，线缆应留出弯曲余量，不得用拉力拽扯。端接前按线序核对芯线颜色与针位定义，压接或焊接完成后做通断测试；柜内走线应与动力线分开，减少对总线信号的干扰。

型号命名与选型对照

型号编码规则

选型对照与确认项

选型四步：确认设备端需要孔型（母头）还是针型（公头）；按信号路数确定8芯是否够用；按面板空间与螺纹孔确定法兰与安装螺纹；按柜内走线距离确定线缆长度与线规。若同一设备存在多种总线节点，应分别核对编码类型，A型与B型不可互插。

典型应用场景

多路信号与总线节点

产品广泛用于工业自动化多路信号集中传输、现场总线通信网络、PLC控制柜面板接口、仪器仪表多路信号采集与机器人控制系统信号连接。在这些设备上，插座固定在柜体或机架面板，引线直接接入端子排，插头侧连接传感器、执行器或总线分站。8芯配置能在单个接口内完成多路信号与低压电源的组合传输，减少面板接口数量与柜内线束长度。

常见问题与排查

问：装上柜体后接口进水？答：多为密封圈缺失、装反或螺母未拧紧。先拆下检查密封圈是否完整入槽，再按对角顺序均匀拧紧螺母，必要时更换密封圈。

问：总线通信偶发中断？答：先核对编码类型是否为同一键位，再检查线序与屏蔽层接地；线缆过长或与动力线并行敷设也会引起误码。

问：能否用于大电流供电？答：8芯额定电流为2A，仅适合信号与低压电源。若负载电流较大，应分组使用或另选载流更高的型号。

问：0.1米引线不够长怎么办？答：可在订货时选择0.5米、1米、2米等定制长度，现场不建议自行剪接延长，以免破坏密封与焊点。

问：面板孔不是M12×1？答：可选PG9、M16×1.5、M20×1.5及NPT系列安装螺纹，按现有孔径定制，避免重新开孔。

问：插拔后接触电阻偏高？答：检查孔型接触件是否被污染或有异物，清洁后复测；机械寿命≥500次，超期使用应整只更换。

品质保障与服务

认证与品质体系

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。

定制与包装储运

上海科迎法电气接受非标定制，包括特殊编码（B/D/X/S型）、特殊安装螺纹、特殊电缆长度、特殊材质及特殊防护等级等。产品独立包装并配防尘护套，储运中避免重压与雨淋，长期存放后使用前应复测通断与绝缘。
