M12针型插座法兰安装系列

M12针型插座法兰安装系列的产品定位

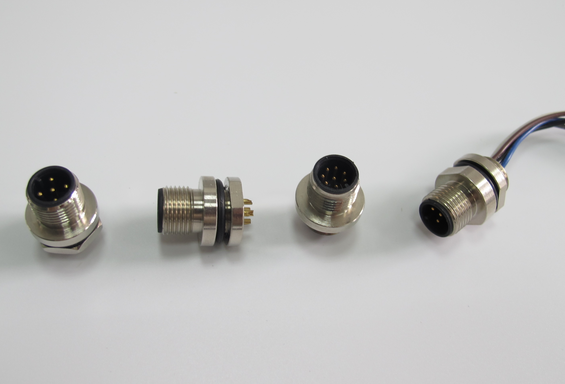

M12针型插座法兰安装系列是设备端面板上的固定接口，采用针型（公头）接触件，通过法兰固定在机柜、机箱或设备面板上，与孔型（母头）插头对接。系列覆盖六方法兰、圆法兰、大圆法兰、菱形法兰与扁法兰五种安装外形，芯数覆盖2针至17针，接线方式有焊线式、焊板式与带线式三种。产品的工作温度-25℃~+85℃，配合密封圈安装后防护等级为IP67。

设备端接口的针型选择

在多数工业设备上，插座装在设备面板、插头装在电缆端，因此插座选针型（公头）、插头选孔型（母头）是常见搭配。针型插座把针体布置在面板内侧接口中，插头插入时由孔型件包覆针体，接触压力稳定；这种分工也让设备端在拔掉插头后仍可通过防护盖保持密封。

多法兰形式的意义

不同设备的安装孔、面板厚度与固定方式差异很大：有的面板需要螺纹锁紧，有的需要螺钉压紧，有的空间只容得下薄法兰。系列提供五种法兰外形，正是为了让同一套针位与电气规格能适配不同机箱结构，避免为了一个接口重新设计面板开孔。

法兰类型与面板适配

六方法兰

六方法兰外形为六边形，安装螺纹可选PG9、M16×1.5或M15×0.75，采用板前安装，螺母从正面锁紧。六边形轮廓在拧紧时便于夹持，适合需要螺纹锁紧固定、且面板背面操作空间有限的设备。

圆法兰与大圆法兰

圆法兰直径可选，支持板前或板后安装，是常规面板安装中使用最广的形式。大圆法兰直径Φ24mm、板后安装，法兰面积更大，贴合面更宽，适合需要更强安装牢固性、面板较薄或存在振动的设备。

菱形法兰

菱形法兰带两个圆孔，通过两颗螺钉固定在面板上，法兰边可跨越开孔两侧，安装定位更灵活。两颗螺钉形成对称压紧，在振动或需要防松固定的工位上表现更稳定，常用于空间不规则的面板开孔。

扁法兰

扁法兰厚度小、占用面板面积少，安装螺纹可选M12×1、PG9、M16×1.5、M20×1.5及NPT系列，采用板后安装。它适合面板空间受限的紧凑设备，安装后正面仅露出螺纹口，便于密集排布与清洁。

三种接线方式

焊线式（Q型）

尾部为焊杯脚，用户自行将导线焊接在焊杯上。适用于现场维修、小批量生产与试制，线缆类型与长度可自由选择；焊接时线芯应完全浸入焊杯，避免杯口搭焊。

焊板式（T型）

尾部为圆柱脚，直接焊接在PCB板上，适用于模块化设计与批量生产。焊盘间距需与针位一致，焊接时控制热输入，防止芯体受热变形导致针位偏移。

带线式（L型）

出厂预置电缆，标准长度0.1米，用户无需现场接线，开箱即用，电缆长度可按柜内走线距离定制。带线式把焊接工序前移到工厂端，适合批量装配与希望减少现场工时的项目。

核心参数与型号编码

基本参数

上述参数为系列通用指标，具体数值随芯数与接线方式略有差异；IP67需配合密封圈与正确锁紧实现，单只插座未装配时不具备该防护能力。

电气性能

3-5针适合传感器供电与低压控制，6-8针适合多路信号，12针与17针适合高密度信号集中传输；芯数增加时单针载流与耐压同步下降，选型需按实际负载核对，不宜仅按针数判断余量。

型号编码

安装与装配

板前与板后的区别

板前安装时法兰从面板正面贴合并由螺母或螺钉锁紧，适合面板背面空间不足的机箱；板后安装时插座从面板内侧装入、正面只留螺纹口，外观整齐、抗磕碰能力好，常用于扁法兰与大圆法兰。两种方式的密封圈安装位置不同，装配前需确认方向。

开孔与锁紧

按法兰外形与安装螺纹确定开孔尺寸，开孔后清除毛刺与切屑，避免划伤密封圈。螺钉或螺母应均匀施力，菱形法兰两颗螺钉需交替拧紧，扁法兰需确认法兰与面板完全贴合后再锁紧，防止单侧翘起造成渗水。

接线与屏蔽

焊线式需按针位定义逐针焊接并做通断测试，焊后清理助焊剂；焊板式需核对PCB焊盘间距；带线式应留出弯曲余量并固定线缆。用于总线通信时，屏蔽层应通过壳体或专用端子可靠接地，接地不良会引起通信误码。

锁紧件与配套附件

安装时还需配套锁紧螺母、密封圈与防护盖。锁紧螺母用于板后固定与接口锁紧，密封圈决定面板贴合面的密封效果，防护盖用于插头拔出后的临时保护。配件规格应与法兰形式、安装螺纹一一对应，混用不同规格的密封圈会导致压紧不到位。

备件管理上建议按法兰类型与芯数分类存放，并在装配工位放置对应规格的密封圈盒，避免现场取错。更换插座时若沿用原法兰与螺母，应检查螺纹有无滑牙、密封圈是否老化，必要时成套更换。

防护与可靠性

IP67的密封条件

IP67由法兰与面板之间的O型密封圈、插头与插座之间的接口密封共同实现。密封圈老化、装偏或压紧不足都会导致进水；设备清洗频繁的场合应缩短检查周期，并在不插线时加盖防护帽。

振动与机械寿命

机械寿命≥500次，螺纹锁紧结构可抵抗常规振动。振动较大的工位建议选用菱形法兰或大圆法兰以增加固定点与贴合面积，并对线缆做绑扎固定，避免线缆摆动把应力传递到焊点与针体。

温升与接触可靠性

接触电阻≤8mΩ、绝缘电阻≥500MΩ是出厂指标，长期运行后可能因氧化或插拔磨损而变化。多芯同时通电会叠加温升，柜内封闭环境散热更差，建议电源针与信号针分组，并定期复测接触电阻。

典型应用与选型思路

面板接口的典型场景

本系列广泛用于工业自动化设备面板接口、PLC控制柜面板插座、仪器仪表面板接口、传感器接收端面板安装与现场总线设备面板接口。选型时先按面板结构与空间确定法兰类型，再按信号路数与负载确定芯数，最后按装配工艺选择焊线、焊板或带线；同一机柜内建议统一法兰与编码，便于备件与维护。

常见问题与排查

问：法兰装好后仍有缝隙？答：检查面板开孔是否过大、法兰平面是否有磕碰凸起，密封圈是否入槽。菱形法兰需交替拧紧两颗螺钉。

问：插头插入后接触不稳？答：先确认针型与孔型配对，再检查针体是否弯曲、孔型件是否磨损。针体弯曲不可强行校直，应更换插座。

问：能否把带线式改成焊线式？答：不建议现场改制，剪断引线会破坏尾部密封与固定结构，应按使用方式重新选型。

问：不同法兰能否互换？答：针位与螺纹一致的型号可互换安装，但开孔尺寸与安装方式不同，更换法兰类型需重新核对面板开孔。

问：总线偶尔掉线？答：核查编码类型与线序，检查屏蔽接地与线缆走向，避免与动力线并行敷设。

品质保障与定制服务

认证与品质体系

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。

定制与包装储运

上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S型）、特殊法兰尺寸、特殊材质及特殊防护等级等。产品独立包装并配防尘护套，储运时避免重压与雨淋，长期存放后使用前应复测通断与绝缘电阻。
