M12插座12pin面板式插座

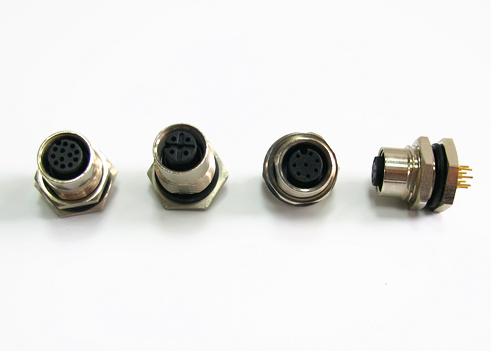

M12插座12pin面板式插座（KYF12K12Z系列）是上海科迎法电气面向设备制造端的面板安装接口产品。它在标准M12×1螺纹接口内布置12个孔型接触件，通过法兰固定在设备面板、控制柜门板或仪器仪表面板上，用一只接口替代多只小芯数接口，从而减少面板开孔数量与线束分支。

在常见的4芯、5芯M12接口之外，12芯配置解决的是一处接口内的多路信号汇聚问题。设备端不再需要为每一路信号单独预留插座，面板布局更简洁，接线端子与转接件的数量也随之减少。

该产品的价值主要体现在三个方向：接口密度、面板安装的通用性，以及与主流现场总线线序的兼容性。对于需要在一个安装位完成多路采集与控制的紧凑型设备，这种组合比堆叠多个小芯数插座更易维护。

产品定位与核心优势

高密度面板接口定位

M12接口的外形尺寸由M12×1螺纹决定，属于行业通用的安装基准。12芯配置在不改变这一外形基准的前提下提高孔位密度，因此可以与同样规格的M12针型插头配合，不依赖专用插头。

多路信号集中传输

多通道传感器、控制信号组合与分布式I/O的场景，往往在同一位置需要十余路连接。把这些回路集中到一只12芯插座，可以减少面板上的接口种类，也便于按功能分组标注，后期检修时定位更快。

结构组成与工作原理

插孔接触组件

插座内部由12个孔型接触件按编码排列，孔位与针型插头一一对应。编码形式包括A型、B型、D型、X型、S型，不同编码的孔位布局不同，可避免外观相近的插头误插。

螺纹锁紧机构

接口采用M12×1螺纹。插头旋入后由螺纹提供锁紧力，使插孔与插针保持稳定接触；面板侧通过锁紧螺母把插座本体固定在板面上，形成前后两道固定。

法兰与密封面

法兰是插座与面板的结合面。法兰类型可做成圆形、方形或六方形，尺寸与安装螺纹按客户面板结构定制；法兰与面板之间由O型密封圈封住缝隙，形成面板处的密封界面。

从受力路径看，插拔力经螺纹传到插座本体，再由法兰与锁紧螺母分散到面板。面板厚度、开孔尺寸与法兰贴合度会直接影响密封效果，因此安装环节的规范性比单独追求材料厚度更重要。

关键参数与规格表

基本参数表

下表列出该12芯面板式插座的通用规格，具体到某一订货型号时，以图纸与订单确认为准。

电气性能表

按上述参数，12芯配置适合信号与低压控制回路，不用于大电流动力传输。1.5A的额定电流对应的是一路回路的载流能力，多路同时使用时仍需按单路核算，避免把总电流集中到个别孔位。

材料与制造工艺

壳体与法兰材料

壳体与法兰属于结构件，承担螺纹锁紧力与面板固定力，材料与表面处理按产品图纸执行。用于盐雾、化学腐蚀或清洗环境时，可在订货阶段说明使用条件，由厂家按需调整材质与表面方案。

接触件与镀层

接触件的基材、镀层种类与厚度按图纸和订单确定，常见可选镀金或镀镍方案。镀层的作用是减缓接触电阻的上升，并在反复插拔后维持稳定的通流能力。

注塑与装配

绝缘件通过注塑成型，把12个接触件固定在设计孔位上，保证孔距与同轴度；装配环节完成接触件定位、壳体结合与密封圈安装。针位偏差会直接反映为插拔手感偏紧或接触电阻偏大。

出厂检测项目

成品按批次进行通断、绝缘、耐压与外观检查，并对密封结构做气密性确认。生产体系通过ISO9001:2015质量管理体系与IATF16949:2016汽车行业质量体系认证，材质符合ROHS环保指令要求。

防护与可靠性

IP67 密封结构

插座的防护由两处密封共同实现：插头与插座配合面的O型密封圈，以及法兰与面板之间的密封圈。两处都到位时，面板安装后的整机防护等级可达IP67，可防尘并在短时浸水条件下保持内部干燥。

温度与耐蚀

工作温度范围为-25℃~+85℃，覆盖多数室内工业设备与户外机柜的内部环境。耐蚀表现取决于外壳表面处理与密封材料，长期处于潮湿或含盐雾环境时应在选型阶段注明，以便确认是否采用更高等级的表面方案。

插拔寿命与防振

机械寿命≥500次，按正常插拔操作计数。螺纹锁紧使连接在振动条件下不易松脱，法兰与面板的贴合则限制了插座本体的转动，两者共同降低接触电阻因微动而上升的风险。

安装与接线指导

面板开孔与固定

按图纸尺寸在面板上开孔，去除孔口毛刺后再装入插座，避免毛刺划伤密封圈。法兰贴合面板后旋紧锁紧螺母，力度以密封圈均匀受压、法兰不翘边为准，不建议用加大力矩的方式补偿开孔偏差。

带线与焊接作业

带线式（L□M）出厂已预置电缆，标准长度0.1米，也可按0.5米、1米、2米等需求定制，现场只需接入设备内部端子。焊线式（Q型）尾部为焊杯脚，导线逐芯焊接；焊板式（T型）尾部为圆柱脚，直接焊接在PCB板上。

屏蔽与接地

用于总线通信时，屏蔽层处理应与设备接地设计一致：屏蔽层在插座侧或设备侧单点引入接地，避免两端同时接地形成地环路。信号线与动力线分开走线，可减少多路信号集中传输时的干扰。

型号命名与选型对照

型号代码含义

订货型号形如KYF12K12Z-F□-L□M（带线式）或KYF12K12Z-F□-Q/T（焊线/焊板式），各段含义见下表。

三种接线方式对比

带线式适合设备内部空间有限、希望省去现场接线的场合；焊线式适合小批量与维修替换，焊点质量由使用方控制；焊板式适合模块化设计与批量生产，插座直接成为板端接口。三种方式的孔位与编码相同，差别在尾部结构。

典型应用场景

工业自动化与机器人

在多通道传感器集成、机器人控制柜与分布式I/O模块中，12芯接口可把多路数字量、模拟量与供电回路收进一个面板安装位，减少柜内转接与线束分支，也让备件种类更集中。

控制柜与仪器仪表

PLC控制柜面板、测试仪器与检测设备常需要在有限面板面积上布置多个信号口。12芯高密度配置让面板布局更紧凑，也便于用编码区分不同功能的插头，降低误插概率。

产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流工业自动化现场总线通信协议，可用于总线设备的面板接口。

常见问题与排查

问：12芯插座额定电流只有1.5A，能否给传感器供电？答：该规格定位为信号与低压控制回路，供电回路应按单路电流核算，超过额定值时需改用其他芯数或动力接口。

问：面板安装后仍有进水迹象，从哪里查？答：先查法兰与面板之间是否夹有毛刺或漆层，再查锁紧螺母是否均匀受力，最后确认插头侧密封圈是否完好。

问：插头旋入后接触不稳定？答：确认插头与插座的编码是否一致，孔位错配会让插针顶在绝缘件上；同时检查焊接或压接端是否存在虚接。

问：带线式线缆长度能否更改？答：可以，型号中的L□M即线缆长度，0.1米为标准值，其他长度按需求定制，订货时在型号中注明即可。

问：焊板式安装后出现信号串扰？答：先确认PCB上信号与地线的布线间距，再检查屏蔽与接地方式；多路信号集中排布时，地线回流路径要保持完整。

问：12芯与4芯、5芯能否共用面板孔位？答：不能直接互换，法兰尺寸与开孔要求不同，更换芯数时应按对应图纸重新开孔。

包装、储运与定制服务

产品按型号与数量分袋或分盒包装，接触件与密封面有独立保护，避免运输中磕碰。储存环境保持干燥通风，长期存放时保留原包装，防止密封圈受挤压变形而影响防护效果。

上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S型）、特殊法兰类型及尺寸、特殊电缆长度、特殊材质及特殊防护等级。样品与批量订单可按图纸确认后投产。
