M12高温烧结不带线插座（针型/直接焊接型）

M12高温烧结插座的产品定位

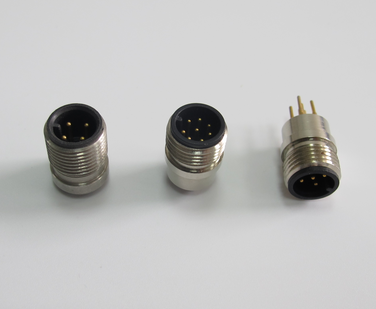

M12高温烧结插座（针型/直接焊接型/不带线）是面向高温工况设计的面板安装连接器。接触件为针型（公头），尾部为可直接焊接的引脚，出厂不带线缆，由设备制造商在面板或PCB上完成装配。产品分为不带法兰（D10.8）与带法兰（D19.3）两种外形结构，芯数覆盖2针至17针，工作温度范围-25℃~+300℃，配合O型密封圈安装后防护等级达到IP67。

高温烧结带来的耐温余量

普通M12插座的绝缘体多为热塑性材料注塑成型，长期处于高温环境中会出现软化、尺寸变化与接触件位移，进而引起接触电阻上升与密封失效。高温烧结型插座将接触件与绝缘体经高温烧结实现一体化封接，封接体本身即为耐温结构件，在-25℃~+300℃范围内保持形状与绝缘性能稳定，这一温度上限正是它区别于常规-25℃~+85℃注塑插座的关键。

与常规注塑结构插座的差别

差别集中在三处：一是耐温上限，烧结件可达+300℃，注塑件通常为+85℃；二是装配方式，本产品为直接焊接型、不带线，由用户自主完成焊板，适合批量生产与模块化设计；三是维护表现，烧结封接体不易因热老化而松脱，长期高温运行后仍能保持针位精度，减少停机更换。选型时应先确认设备最高环境温度与热源距离，再决定是否采用烧结结构。

结构组成与工作原理

插座由针型接触件、烧结封接体、金属壳体与法兰四部分组成。插头插入后，孔型接触件与针型接触件弹性配合形成电气通路；面板侧的O型密封圈与锁紧结构承担密封；法兰把插座固定在设备面板或壳体上。各部分分工明确，使产品在高温与振动并存时仍能稳定工作。

针型接触件

针型（公头）接触件布置在插座内部，针体伸出封接面，与配套孔型插头对接。针的排列按芯数分区布置，2至5针为常用规格，多针型号按客户需求配置。针体与封接体之间不存机械间隙，可避免高温下因材料膨胀差异造成的松动与偏移。

烧结封接体

封接体是高温烧结插座的核心。制造时将针体置于模具中，与封接材料在高温下共烧，形成针—绝缘体—壳体的一体结构。该结构同时承担绝缘、定位与气密三项功能，也是产品在高温下仍能保持绝缘电阻≥500MΩ的基础。

法兰与面板配合

不带法兰型（D10.8）结构紧凑，适合空间受限的模块与PCB安装；带法兰型（O-D19.3）通过法兰边与面板贴合，安装基准面更大、固定更牢靠，适合需要面板固定的设备。两者共用同一M12×1接口与针位定义，选型时按面板结构与装配工艺决定。

关键参数与规格

基本参数

表中D10.8与D19.3分别对应不带法兰与带法兰两种外形直径，两者针位与接口螺纹一致，仅安装基准不同。IP67为配合O型密封圈并正确锁紧后的整机防护等级，未锁紧或密封圈缺失时不成立。

标准型号

上表为2至5针常用规格，6针及以上芯数按客户需求定制供货。型号中J表示针型，Z表示直型，G表示高温烧结型，后缀区分法兰形式与外形直径，下单时需同时注明芯数与法兰类型。

电气性能

3-5针对应4A/250V的载流与耐压水平，适用于传感器供电、温度信号与低压控制回路。高温环境下应留出载流余量，并确认焊接点与相邻针之间的爬电距离，避免长期受热导致绝缘裕度下降。

材料与制造工艺

壳体与接触件材料

金属壳体承担机械固定与接口螺纹，需在高温下保持尺寸稳定并耐受反复拆装；针型接触件选用导电性好、抗氧化能力强的金属基材，保证高温氧化环境中接触电阻不快速上升。封接材料与金属的热膨胀特性需相互匹配，否则共烧后容易产生内应力与裂纹。

烧结与镀层

制造流程为先成型针体与壳体，再装模共烧，使封接材料在高温下熔融并与金属表面结合，冷却后形成致密绝缘层；随后对接触件表面镀层处理，降低接触电阻并提高耐蚀性，最后完成外形修整与法兰加工。关键控制点是烧结温度曲线与封接界面的致密度。

检测与筛选

成品需经过外观与针位检查、接触电阻与绝缘电阻测量，以及密封性抽检，确认无裂纹、无针位偏移后方可入库。对高温长期运行的批次，还会结合客户工况做通电老化验证，以确认封接体在温度循环后仍保持气密与绝缘水平。

防护与可靠性

IP67密封结构

防护依靠三处配合：面板与法兰之间的O型密封圈、插头与插座之间的接口密封、以及封接体自身的气密性。安装时密封圈需完整嵌入槽位、法兰压紧面平整无异物，才能达到IP67的防尘防水效果。设备清洗或户外使用时，建议在接口处加装防护盖。

耐温与热冲击

-25℃~+300℃的宽温域意味着产品可承受设备启停过程中的温度循环。烧结封接体的热膨胀系数经过匹配，温度反复变化时针位不易漂移；但仍建议避免局部热源长期直吹插座正面，并在布局时给针体与焊点留出散热空间。

电气与机械寿命

接触电阻≤8mΩ、绝缘电阻≥500MΩ、机械寿命≥500次，是产品在额定条件下的典型指标。实际使用寿命受插拔频次、振动幅度与污染程度影响；高频插拔工位应定期检查针体磨损与镀层状态，发现接触电阻上升应及时更换插座，避免信号漂移。

安装与焊接指导

面板开孔与固定

不带法兰型按D10.8外形在面板或PCB上开孔，配合锁紧螺母固定；带法兰型按D19.3法兰边尺寸开孔并加装密封圈，用螺钉压紧法兰。开孔后需清除毛刺与切屑，避免划伤密封圈；固定时均匀施力，防止法兰单侧翘起造成进水。

焊接工艺要点

直接焊接型尾部为针脚，焊板时应控制烙铁温度与接触时间，避免热量沿针体传入封接体；焊点应饱满、无虚焊与桥连，多针型号需逐针确认。焊接完成后清理助焊剂残留，防止残留物在高温下碳化引起绝缘下降。

装配注意事项

装配前确认针型与孔型的配对关系，针型插座须配孔型插头；拧紧接口螺纹时不得强行扭转针体；带线缆的插头应有足够弯曲半径，避免线缆拉力直接作用在插座上。设备运输与吊装阶段应加装护套，防止针体受碰撞变形。

型号命名与选型

型号编码规则

选型对照与确认项

选型按四步确认：先定芯数（按信号与电源路数留一针余量），再定接触件类型（本系列为针型，须配孔型插头），然后定法兰形式（面板固定选带法兰D19.3，模块内安装选不带法兰D10.8），最后确认环境温度是否超过+85℃，超过则必须选用G后缀的高温烧结型号。特殊编码、特殊芯数与特殊外形可另行定制。

典型应用场景

高温工业与设备端接口

产品适用于高温炉温度信号采集、工业烘箱温度监测、冶金设备信号采集、汽车发动机舱传感器连接与航空航天设备信号传输等场景。在这些场合，插座通常位于热源附近或长期处于高温气流中，直接焊接在PCB或设备面板上，由孔型插头引出信号线。对于既有高温又有冲洗、油污的工位，应同时核对密封圈材质与锁紧方式。

常见问题与排查

问：插座使用一段时间后接触电阻升高，是什么原因？答：多为焊点虚焊、针体表面氧化或插拔磨损所致。先复查焊点，再用无水乙醇清洁针体，仍不改善则更换插座并核对环境温度是否超出选型范围。

问：面板安装后仍有进水现象？答：重点检查O型密封圈是否装反或缺失、法兰压紧面是否平整、螺钉是否均匀拧紧。带法兰型须使用对应直径的密封圈，开孔毛刺会直接破坏密封。

问：能否与普通M12注塑插头配合使用？答：接口螺纹与针位一致时可以对接，但整机耐温取决于最低耐温部件。若插头为+85℃注塑件，插座即使为+300℃烧结型，系统上限仍受插头限制。

问：不带线型号如何接入设备内部线束？答：直接焊接型由用户自行焊板或焊线，焊后应做通断与绝缘测试；如需免现场接线，可改用同系列带线型号。

问：多针型号的针位如何识别？答：以插座正面缺口或编码标记为基准按序排列，焊接前用万用表逐针核对，避免相邻信号错位。

问：烧结体出现微裂纹还能使用吗？答：不能。裂纹会破坏气密与绝缘，需整只更换；搬运与安装时应避免敲击法兰与针体。

品质保障、包装与定制

认证与品质体系

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。批量供货可提供相应检测记录。

包装、储运与定制服务

产品采用独立包装并配防尘护套，整箱运输时加缓冲材料，避免针体受碰撞；储存环境应干燥、无腐蚀性气体，长期存放后使用前需复测绝缘电阻。上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S型）、特殊材质及特殊防护等级等需求。
