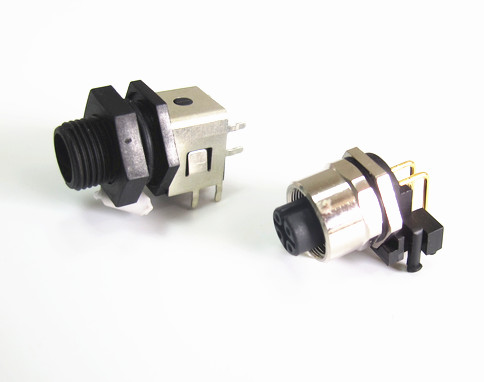

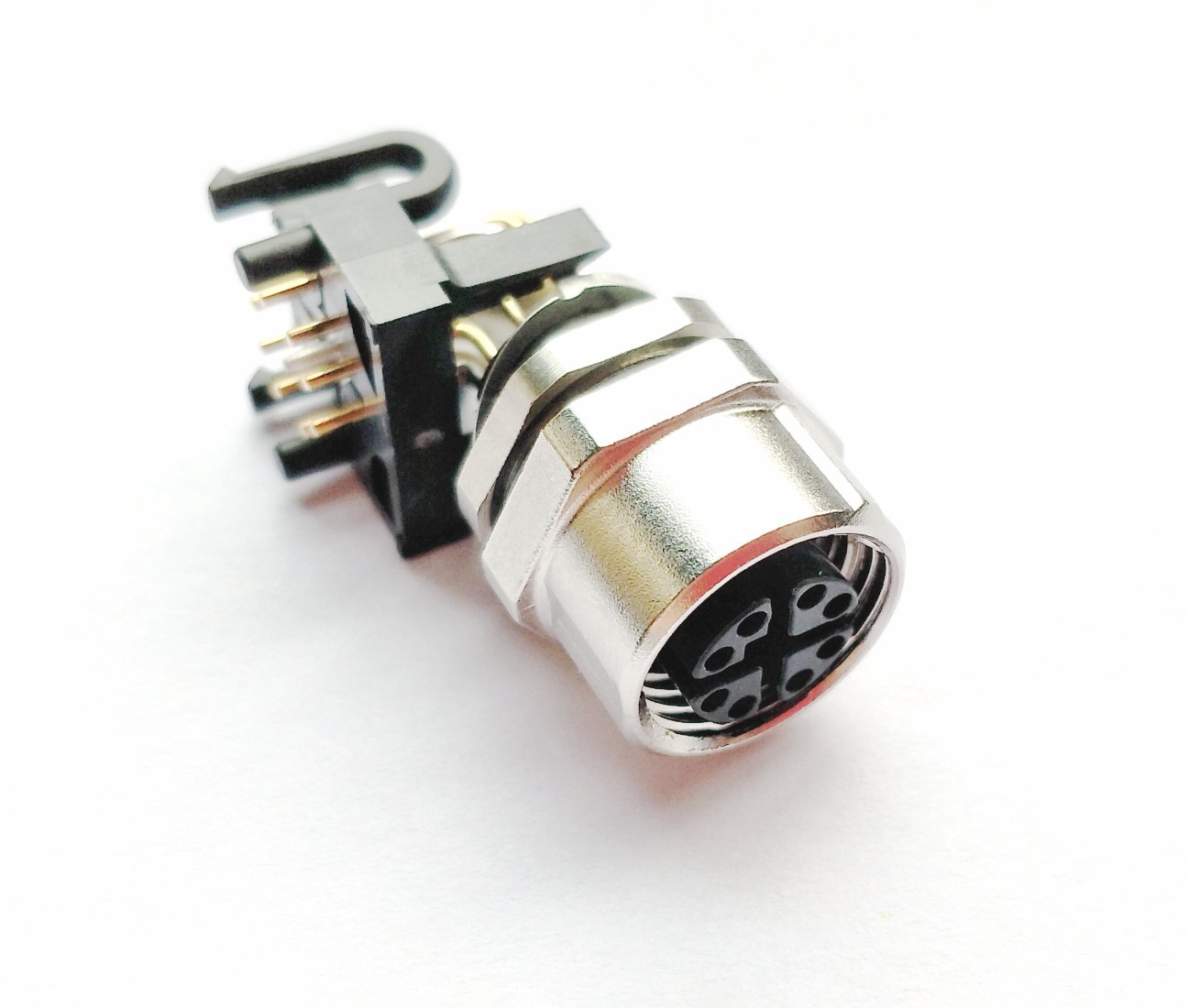

M12 孔型金属弯角插座(PCB 焊接款)用于电路板侧的面板接口。接触件为孔型(母头),外壳为金属材质,出线方向与安装面成 90 度弯角,尾部焊脚直接焊接在 PCB 上。设备面板与电路板之间不再需要一端直通加转接的结构。
弯角的价值在厚度方向。直型插座要求 PCB 与面板之间留出足够的插合空间,机箱越做越薄时这个距离往往挤不出来;弯角把插合方向转到与板面平行,插头从侧面进入,机箱内部的高度需求随之下降。

产品定位与核心优势
这只插座适合空间受限的场合:小型控制盒、传感器变送器、伺服驱动器面板、便携设备外壳。面板开口与电路板距离很近,直型件装不进,弯角件却能把插合位置挪到侧向。
金属外壳在结构上更结实。壳体的螺纹段与法兰由金属承担,插拔时的侧向力先传到壳体再传到板面,塑料壳体在薄壁机箱上容易变形,金属壳体则能撑住位置的稳定。
孔型(母头)装在设备侧,插头为针型。插针不外露,装配与检修时不慎碰到也不会弯针,这一点在板上元件密集、手指活动空间小的设备上更有意义。
结构组成与工作原理
插座由金属弯角壳体、孔型接触件组件、弯脚焊针与密封件组成,配一只锁紧螺母。插头针插入插孔后由弹性件收拢形成接触压力,信号沿内部导体转到弯脚,再由焊脚进入 PCB 走线。
弯角壳体与受力
弯角壳体的转折处是受力集中点。插拔时的侧向力、线缆的摆动与螺母的压紧力都经过这里,壳体壁厚与转折圆角决定它能承受多少次插拔而不松动。
孔型触点
孔型触点为带弹性件的插孔,插针进入后被多点包覆。接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ,插孔内积尘后电阻先升,接着表现为信号抖动。
PCB 焊接尾部
尾部为弯脚焊针,按脚距插入 PCB 过孔后焊接。弯脚与插孔方向平行,焊接面积与直脚相当,但脚部在转弯处承受的弯矩更大,插装时的对位精度要求更高。
密封结构
面板侧由 O 型密封圈与锁紧螺母形成密封,插头侧由插头自身密封承担,插合锁紧后整机达到 IP67。弯角件的尾部朝向板面,焊点区域若暴露在面板内侧,需要按整机结构做封护。
关键参数与规格
基本参数
| 项目 | 规格 |
|---|---|
| 接口类型 | M12×1,孔型(母头) |
| 外形 | 金属弯角 |
| 安装方式 | 板前后焊接款 |
| 芯数 | 2-17 孔(可选) |
| 接线方式 | PCB 焊接(弯脚焊针) |
| 防护等级 | IP67 |
| 工作温度 | -25℃~+85℃ |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 机械寿命 | ≥500 次 |
| 编码类型 | A 型、B 型、D 型、X 型、S 型 |
电气性能分档
孔数增加后单孔截面与绝缘间距缩小,额定电流与电压逐档下降。板端还要核算焊盘与走线的载流能力,避免连接器尚有裕量而板上走线先发热。
| 项目 | 3-5 孔 | 6-8 孔 | 12 孔 | 17 孔 |
|---|---|---|---|---|
| 额定电流 | 4A | 2A | 1.5A | 1A |
| 额定电压 | 250V | 60V | 30V | 24V |
| 冲击电压 | 2500V | 1500V | 800V | 800V |
材料与制造工艺
金属壳体
金属壳体承担螺纹与面板压紧力,也承担弯角处的弯矩。壳体壁厚与转折圆角是两项关键,壁厚不足时反复拧紧后螺纹段会变形,弯角处则可能先出现裂纹。
接触件与镀层
插孔以铜合金为基材,表层经镀覆处理以抑制氧化、稳定接触电阻。镀层在插拔中被插针刮擦,磨损到基材后电阻上升,表现为信号抖动或局部温升。
注塑与弯脚成型
孔位由模具定位,弯脚在成型时与接触件连成一体,脚距对应 PCB 焊盘。脚部在运输中被压弯后插入过孔会偏斜,焊接时形成应力,振动下最先开裂的就是焊点。
出厂检测
检测覆盖接触电阻、绝缘电阻、耐压与外观,弯脚的平整度与可焊性同样在检查之列。绝缘电阻偏低多因绝缘件吸湿或内部有异物,装配前需控制环境湿度。
防护与可靠性
IP67 的成立条件
插合锁紧状态下整机达到 IP67,密封由面板侧密封圈与插头侧密封共同承担。板前后焊接款的内侧朝向电路板,若板面与壳体之间留有缝隙,水汽可能沿弯脚爬入,需按结构做封护。
温度与焊接热
工作温度 -25℃~+85℃,可覆盖多数机箱环境。焊接过程的热输入会通过弯脚传到绝缘件,手工焊与回流焊都应控制受热时间,反复补焊会让绝缘件加速老化。
弯角受力与插拔寿命
机械寿命 ≥500 次。弯角件的壳体在插拔中承受侧向力,若线缆长期横向拉扯,螺纹段会逐渐松动。把线缆在柜内固定,侧向力就不必全部由焊点与法兰承担。
安装与 PCB 布局
焊盘与过孔
按弯脚的实际脚距布置焊盘,孔径略大于脚径,环宽留足。弯脚的插装对位比直脚更敏感,孔位偏差会让脚部在转弯处受侧向力,焊后形成隐性应力。
面板与板的对位
面板开孔与 PCB 定位孔应以同一基准加工。两处各自独立加工时,累积公差会让法兰压偏,密封圈一侧被压死、另一侧悬空,IP67 便无法落实。
装配顺序
先把密封圈套在法兰贴合面,再将插座从面板内侧穿出,套螺母旋紧,最后把弯脚插入 PCB 过孔焊接。顺序颠倒会让焊好的板无法翻转,装配空间也被压缩。
型号命名与选型对照
型号说明
型号为 KYF12K□Z-J,K 表示孔型,□ 为孔数,Z 为直型代号,J 在本款中表示弯角结构,尾部为 PCB 弯脚。订货时把孔数与编码写全,避免与直型焊板款混淆。
| 代码 | 含义 |
|---|---|
| KYF12 | 科迎法 M12 系列 |
| K | 孔型(母头) |
| □ | 芯数(2、3、4、5、6、8、12、17) |
| J | 弯角结构,PCB 焊接款 |

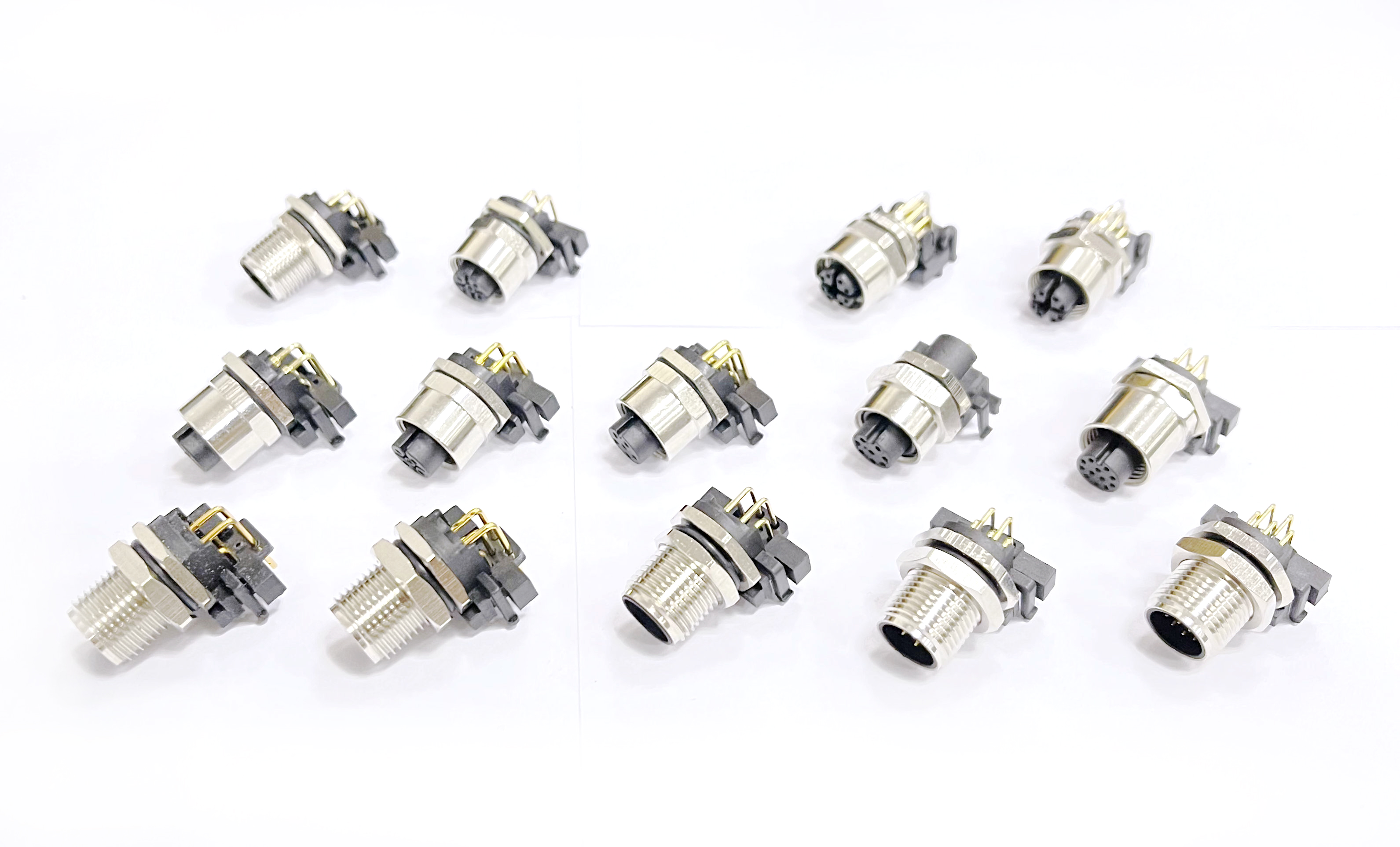

标准型号
| 孔数 | 标准 A 键位弯角 PCB 焊接型号 |
|---|---|
| 2 孔 | KYF12K2Z-J |
| 3 孔 | KYF12K3Z-J |
| 4 孔 | KYF12K4Z-J |
| 5 孔 | KYF12K5Z-J |
| 6 孔 | KYF12K6Z-J |
| 8 孔 | KYF12K8Z-J |
| 12 孔 | KYF12K12Z-J |
| 17 孔 | KYF12K17Z-J |
弯角与直型的取舍
机箱高度充裕、面板与板间距足够时选直型,插合方向与板面垂直,布线清楚;空间被压缩、面板贴近电路板时选弯角,插头从侧向进入。弯角省下的高度就是机箱可以收窄的厚度。
弯角方向有朝上、朝下与侧向之分,选型时要与面板开口位置对应。方向装反之后插头从错误的一侧进入,线缆会压在板上元件上,短期看不出问题,长期会把护套磨破。
金属壳体的表面处理影响外观与耐蚀性,镀层不均时边角更容易出现斑点。装配前用干布擦拭,避免手上的汗渍长期留在壳面上,影响后续的腐蚀判断。
典型应用场景
工业自动化设备面板接口、PLC 控制柜面板插座、仪器仪表面板接口、传感器接收端、现场总线设备面板接口,都可用这只弯角件落地。小型控制盒与变送器外壳尤其适合,板与面板距离近,直型件没有插合空间。
工程机械与移动设备的控制盒,弯角件能避开内部其他元件;光伏与锂电产线的检测模块,则要注意焊接区域与密封件在长期高温下的状态,按期检查比事后更换更省成本。
常见问题与排查
弯脚焊点开裂。插装时脚部受侧向力,或焊盘环宽不足。核对脚距与孔径,规范插装手法,不要用外力硬掰脚位。
插合后接触不良。插孔积尘或镀层磨损。清洁无效即更换,插孔不可用砂纸打磨,打磨会破坏弹性件。
面板内侧渗水。壳体与板面之间未封护。补做灌封或加密封结构,再按整机做浸水验证。
锁紧后仍有松动。螺纹有异物,或面板孔位偏心。清理螺纹并复核开孔,偏心会让法兰单边受力。
焊接后绝缘电阻下降。板面残留助焊剂或受热过度。清洗烘干后复测,仍不合格则检查绝缘件是否已受损。
与直型件装不进同一位置。两种外形的插合方向不同,孔位与板位需要重新核算。改型时同步修改面板与焊盘图,不要现场改孔。
包装储运与定制服务
产品通过 CE/LVD、CE/EMC、IP67 认证,公司通过 ISO9001:2015 与 IATF16949:2016 质量体系认证,材质符合 ROHS 环保指令要求。弯脚属易变形部位,包装应避免挤压,取件时不要捏脚部。
接受非标定制,包括特殊孔数、特殊编码(B/D/X/S 型)、特殊壳体材质与表面处理、特殊弯角方向与防护等级等。板上接口项目可提供焊盘图与面板图,由供方核对脚距与孔距后再投产。
