M12针型/孔型插芯不带线（焊线式/焊板式）

M12插芯的产品定位

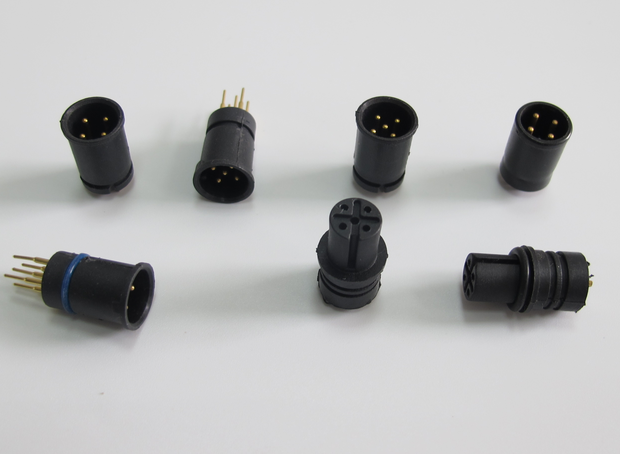

M12针型/孔型插芯是M12连接器的核心部件，由接触件与绝缘芯体组成，不带预置电缆、不带外壳，以散件形式供货。用户可将其配套不同法兰、壳体与锁紧件，自行组装成面板插座，也可直接用于设备内部的定制化接口。芯数覆盖2芯至17芯，尾部提供焊线式（焊杯脚）与焊板式（圆柱脚）两种形式，适配现场焊线与PCB焊接两种装配工艺。

与整只插座相比，插芯供货的价值在于灵活性：设备厂可以按自己的面板结构、安装螺纹与法兰尺寸做组合，而不必受限于成品插座的标准外形；维修端也可以只更换插芯，保留原有壳体与面板开孔。对于批量装配与模块化设计，这种供货方式还能把焊接工序安排在产线最合适的工位。

接触件类型、尾部形式与芯数布局

针型与孔型

针型（公头，J）为外露针体，与孔型插头对接；孔型（母头，K）为内嵌孔位，与针型插头对接。设备端通常选孔型以避免外露针体被碰伤，插头端选针型；但也存在相反的搭配习惯，选型时应以整机接口定义为准确认，针型与孔型的针位排列是对应关系，不能混用。

焊线式（Q型）焊杯脚

焊线式尾部为焊杯脚，导线剥头后插入焊杯并焊接。焊杯结构能容纳一定线径，适合现场维修、小批量生产与试制，线缆类型和长度可自由选择。焊接时线芯应完全浸入焊杯，避免仅在杯口搭焊造成虚接。

焊板式（T型）圆柱脚

焊板式尾部为圆柱脚，可直接插入PCB过孔并焊接，适合模块化设计与批量生产。圆柱脚对孔位精度要求较高，PCB焊盘间距需与插芯针位一致；焊接后插芯与板面之间应留出间隙，防止热应力集中。

2至8芯常用规格

2至8芯是传感器与执行器接口的常用区间，针位在圆形截面内均匀分布，配合A型编码可满足大多数模拟量与开关量传输。芯数选择应预留一针作为备用或屏蔽/电源回路，避免后期增加信号时整只接口重做。

12芯与17芯高密度

12芯与17芯用于多路信号集中传输的紧凑型设备，同一接口内可容纳更多通道。高密度布置使针间距变小，载流与耐压能力相应下降，焊接时对针间清洁度要求更高，助焊剂残留必须清除干净，否则易在潮湿环境下形成漏电通道。

关键参数与规格

基本参数

表中IP67为插芯装入配套壳体并正确锁紧后达到的整机防护等级，插芯单独状态不具备密封能力。工作温度为装配后整体温度范围，接近上限时需评估壳体材料与线缆耐温。

标准型号

表中型号覆盖2、3、4、5、6、8、12、17芯，针/孔与焊线/焊板四种组合可交叉选择。型号尾部Q与T分别代表焊杯脚与圆柱脚，订货时需同时说明芯数、接触件类型与尾部形式。

电气性能

芯数越多，单针载流与耐压越低：3-5芯为4A/250V，6-8芯降为2A/60V，12芯为1.5A/30V，17芯为1A/24V。选型时不能只看针数是否够用，还要核对所接负载的电流与电压是否落在对应区间。

材料与制造工艺

接触件材料与镀层

接触件需兼顾导电性、弹性与耐磨性：孔型件要有足够的弹性回复力，保证多次插拔后仍能保持接触压力；针型件要有足够的刚性，避免对插时弯曲。表面镀层用于降低接触电阻并抑制氧化，镀层厚度与均匀性直接影响≤8mΩ这一指标的稳定性。

绝缘芯体与针位精度

绝缘芯体承担针位固定与绝缘隔离，注塑时需保证各针位的同轴度与间距，否则装配后插头无法顺利插入。芯体材料的耐漏电性能决定绝缘电阻≥500MΩ的表现，高密度17芯型号对此更为敏感。

装配与出厂检测

插芯装配后进行针位通规检查与接触电阻、绝缘电阻抽测，确认无缺针、无错位、无短路；焊杯脚与圆柱脚的外形也需逐件确认，避免焊板时插不进孔。散件出厂按芯数与型号分装，防止混料造成装配错针。

组装与安装要点

配套壳体的选择

插芯需与同规格壳体、法兰、密封圈配套使用。组装时先将插芯装入壳体并确认针位方向与编码缺口对齐，再压入密封圈、装法兰与锁紧螺母。壳体与法兰的规格必须与插芯芯数对应，17芯插芯不能装入为8芯设计的壳体。

焊线操作要点

焊线式先将导线剥头、镀锡，再插入焊杯焊接，焊料应充分润湿焊杯内壁。焊接顺序建议由内圈向外圈，避免后焊的热量反复作用于已焊点；焊后检查有无连锡，并清理助焊剂。线缆需加护套或热缩管，防止弯折时线芯直接受力。

焊板操作要点

焊板式需先核对PCB焊盘间距与插芯针位，插装后确认圆柱脚全部入孔再焊接。建议采用波峰焊或选择性焊以保持一致，手工焊时应控制温度与时间，避免芯体受热变形导致针位偏移。焊后清洗板面，残留物会影响高密度型号的绝缘表现。

防护与可靠性

IP67的实现条件

插芯本身不具备密封能力，IP67依靠壳体、密封圈与锁紧结构的配合实现。组装时密封圈不得缺失或装反，法兰压紧面应平整；一旦密封圈被线缆护套顶偏，防护即失效。现场更换插芯后必须重新确认密封状态。

耐温与热应力

-25℃~+85℃的工作范围适用于多数工业现场。焊接时局部温度远高于此，因此需控制焊接热输入，避免芯体局部软化；对靠近热源的安装位置，应评估长期温度是否接近上限，必要时改用高温型结构。

插拔寿命与维护

机械寿命≥500次，插拔时应对准编码缺口、沿轴向插入，不可旋转硬插。孔型件在长期使用后弹性可能下降，表现为接触电阻上升；维护时可清洁接触件并复测，若仍超标则更换插芯，壳体可继续使用，这正是散件供货的维护优势。

型号命名与选型

型号编码规则

选型步骤

第一步定接触件类型：设备端一般选孔型，插头端选针型；第二步定芯数并核对对应载流与耐压；第三步定尾部形式：现场接线选Q，PCB安装选T；第四步确认壳体、法兰与编码类型，保证与现有面板开孔和插头匹配。

典型应用场景

面板接口与定制组装

插芯广泛用于工业自动化设备面板接口、PLC控制柜面板插座、仪器仪表面板接口、传感器接收端面板安装与现场总线设备面板接口。以散件形式供货时，设备厂可自行配套法兰与壳体，做出与机箱风格一致、开孔尺寸匹配的接口；维修端也可在不动面板的前提下更换插芯。17芯高密度型号适合多路信号集中传输的紧凑设备，支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流现场总线协议。

常见问题与排查

问：插芯装入壳体后插头插不进？答：先核对芯数与编码是否一致，再检查插芯是否装反或未压到位。针位错位多由芯体受热变形引起，需更换插芯。

问：焊线后个别针不通？答：多为焊杯内焊料未润湿或线芯氧化。重新剥头、镀锡并补焊，焊后逐针通断确认。

问：焊板后绝缘电阻偏低？答：常见原因是助焊剂残留未清洗或相邻焊盘桥连。清洗板面并检查针间，高密度型号尤其要注意。

问：能否单独购买插芯替换旧件？答：可以，插芯为散件供货，按原型号的芯数、针/孔与Q/T形式对应采购即可，壳体与法兰可继续使用。

问：17芯能否当电源接口使用？答：17芯额定电流仅1A、额定电压24V，只适合信号传输，不宜承担电源负载。

问：不带线如何接入整机线束？答：选焊线式自行焊接导线，或选焊板式直接装在PCB上；如需免焊接，可另行选择同系列带线型号。

品质保障与定制服务

认证与品质体系

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。产品可替代同类进口件，已多次出口欧美、东南亚与中东市场。

定制与包装

上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S型）、特殊引脚长度、特殊材质及特殊防护等级等。插芯按型号分装并配防尘保护，储运中避免挤压针体，开封后未使用的插芯应放回包装，防止针位受外力变形。
