M12大圆法兰插座（针型/带线式）

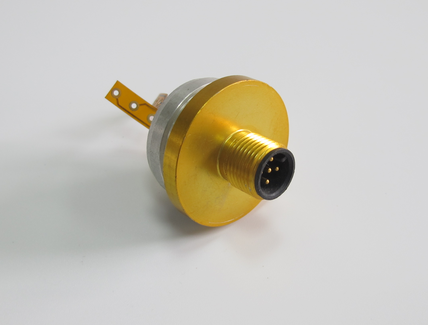

M12 大圆法兰插座（针型/带线式）用于设备面板与柜门上的接口位置。接触件为针型（公头），法兰为圆形，直径 Φ24mm，采用板后安装，出厂预置电缆，现场只需把插座从面板背面穿入、旋紧螺母、把线接到端子上。

大圆法兰的意义在压紧面。直径加大之后，密封圈外围的贴合面积随之增加，面板稍有平面度偏差也不容易出现单边悬空；圆形外形没有方向性，门板上开一个圆孔即可，加工与返修都比方孔省事。

产品定位与核心优势

这只插座面向对安装牢固性要求更高的位置：控制柜门板、设备外罩、需要频繁插拔的操作面板。法兰直径大，螺母压紧时受力分布更均匀，薄板与门板边缘不易被压出凹坑。

壳体材质提供铜合金与不锈钢两种选择。铜合金加工性好、成本可控，适合多数室内与常规工况；不锈钢在潮湿、含盐雾或有清洗冲洗的现场更耐受，选型时应按实际介质与清洁方式确定。

带线式把做线工序前移到出厂端，标准预置 0.1 米，可按 0.5 米、1 米、2 米等定制。线缆规格可选 20AWG、22AWG、24AWG、26AWG 等，芯数与线径组合按电流与信号类型确定。

结构组成与工作原理

插座由大圆法兰壳体、针型接触件组件、预置电缆与密封件组成，配一只锁紧螺母。插头旋入后插孔与插针贴合，信号经内部导体传到预置电缆，再由电缆进入柜内端子或模块。

大圆法兰与板后安装

板后安装指法兰贴在面板内侧、螺纹端朝外，螺母在面板外侧旋紧。这样法兰的压紧力作用在面板背面，正面只露出螺纹口，外观整齐，也不占用操作面空间。

针型触点与插合

针型（公头）为圆柱插针，配孔型插头使用。插针在插座侧外露，插合时先对准键位再旋螺纹，斜插会顶弯插针；插针一旦偏斜，插孔的接触压力就不均匀。

带线式尾部

尾部由预焊接线缆直接引出，外部没有焊杯或焊脚，接线端只留导线。对批量装配来说，工位上不再需要烙铁与压接工具，接线质量的一致性由出厂工序保证。

密封与锁紧结构

面板侧以 O 型密封圈配合锁紧螺母形成密封，插头侧由插头自身密封承担，插合锁紧后整机达到 IP67。法兰直径越大，密封圈的周长越长，对面板平整度的容忍度也相应提高。

关键参数与规格

基本参数

电气性能分档

针数越多，单针截面与绝缘间距越小，额定电流与电压逐档下降。选型按工作电流对照档位，若一针同时承担供电与信号，应按电流档位先行核算，再考虑信号干扰。

材料与制造工艺

壳体材质与工况匹配

铜合金壳体加工精度稳定，适合多数机床、包装与自动化设备；不锈钢壳体耐腐蚀能力更强，适合有冲洗、冷凝水或含盐雾的环境。两种材质的螺纹手感与重量差异明显，门板类薄壁件选材时要一并考虑。

镀层与接触稳定

插针为铜合金基材，表层经镀覆处理以抑制氧化。镀层在反复插拔中逐渐磨损，接触电阻随之上升，信号抖动与局部温升往往就是磨损到基材的信号。

注塑与线缆封装

针位由模具定位，注塑后插针相对位置固定，随后完成线缆焊接与封装。带线式的薄弱点在护套与壳体的结合面，界面处理不严时，水汽会顺着护套与壳体之间的缝隙进入内部。

出厂检测项目

检测围绕接触电阻、绝缘电阻、耐压与外观进行。接触电阻 ≤8mΩ 反映插针与插孔的贴合，绝缘电阻 ≥500MΩ 反映绝缘件洁净度，两者都是判断装配质量的直接依据。

防护与可靠性

IP67 与压紧状态

IP67 的前提是插合锁紧、密封圈在位、螺母压紧到位。法兰直径 Φ24mm 使密封圈周长增加，压紧面更宽，但若面板孔位偏心，密封圈仍会被单边压死，另一侧留缝。

温度与介质适应

工作温度覆盖 -25℃~+85℃。低温时密封圈弹性减弱，装配后应留有回弹时间；高温会加速塑性件老化，靠近热源安装时应评估长期温度而不是只看瞬时值。

抗振动与插拔寿命

机械寿命 ≥500 次，对应常规调试与维护节奏。振动场合应把电缆就近固定，避免摆动力全部传到带线根部；插针外露，长期微动会加速镀层磨损。

安装与接线指导

板后安装顺序

先按法兰外形与螺纹尺寸在面板上开圆孔，去毛刺后把密封圈套在法兰贴合面上，插座从面板背面穿入，正面套螺母旋紧。螺母旋到密封圈明显压缩即可，过度拧紧会让法兰翘曲。

电缆端处理

预置电缆进入柜内后按端子规格剥线、压接或直接接入端子排。线缆在插座后方应设一处固定点，弯曲半径不宜过小，长期悬垂会使铜丝在护套内疲劳断裂。

插合与屏蔽接地

插头插入时先对键位再旋螺纹，不可斜插硬拧。用于总线通信时，屏蔽层的处理按系统接地方案执行，屏蔽端与柜体地之间的连接应在同一处收口，避免形成地环路。

型号命名与选型对照

型号说明

带线式型号为 KYF12J□Z-O-L0.1M-Φ24，J 为针型，□ 为芯数，Z 为直型，O 为大圆法兰，L0.1M 为线缆长度，Φ24 为法兰直径。焊线式则以 Q 代替长度段，表示尾部为焊杯脚、不带线。

标准型号

带线与焊线的取舍

带线式适合批量装配与快速替换，线缆长度与线径由供方按图纸执行；焊线式不带电缆，适合现场按实际长度自行焊接，或线缆规格由用户指定。两者法兰与触点相同，差别只在尾部与工序安排。

典型应用场景

工业自动化设备面板接口、PLC 控制柜面板插座、仪器仪表面板接口、传感器接收端、现场总线设备面板接口，都是这只插座的落点。大圆法兰更适合控制柜门板与需要加强固定的操作面板。

工程机械、包装机械、输送线等振动较大的设备，法兰压紧面与螺母的压紧状态决定接口寿命；食品医药与清洗工位则应优先考虑不锈钢壳体，并缩短密封件的检查周期。

常见问题与排查

门板接口处渗水。密封圈未套正或面板孔边有毛刺。拆下检查密封圈有无偏移压痕，去毛刺后重新装配并做浸水验证。

插合时插针偏斜。多因斜插硬拧，或插针在运输中被磕碰。校直无效时应更换，不要用钳子反复掰。

信号间歇中断。插头未旋到位，或触点镀层磨损。先复核锁紧状态，再测接触电阻，大于 8mΩ 即应更换。

线缆根部断裂。缺少固定点，摆动应力集中。在插座后方加固定夹，使线缆进入柜体前先有一段平顺走向。

螺母旋不紧。螺纹有异物或面板孔位偏心。清理螺纹并复核开孔同轴度，偏心时法兰会单边受力，密封随之失效。

不锈钢与铜合金混用。两者外观相近但材质不同，混装会在同一柜门上出现腐蚀差异。按型号与批次分区存放，装配前核对标识。

包装储运与定制服务

产品通过 CE/LVD、CE/EMC、IP67 认证，公司通过 ISO9001:2015 与 IATF16949:2016 质量体系认证，材质符合 ROHS 环保指令要求。带线产品储运时避免重压与锐器划伤护套，长期存放宜置于干燥环境。

接受非标定制，包括特殊芯数、特殊编码（B/D/X/S 型）、特殊法兰直径、特殊线缆长度与材质、特殊防护等级等。门板类项目可提供开孔图与板厚信息，由供方核对压紧面后再投产。
