航空插头的接线方式决定了现场安装的效率和长期连接的可靠性。同一种航空插头，选焊线式需要电烙铁和专业焊工，选压接式需要专用压接钳和力矩控制，选螺丝锁紧式只需一把十字螺丝刀。选错接线方式不是不能用，而是安装效率低、维修成本高——比如设备维护人员需要现场换线，但焊线式连接器没有电烙铁就拆不了。我们上海科迎法生产航空插头全规格产品线，提供焊线式、压接式和螺丝锁紧三种端接方式，把这三种方式的优缺点和选型逻辑讲清楚。
航空插头接线方式怎么选？

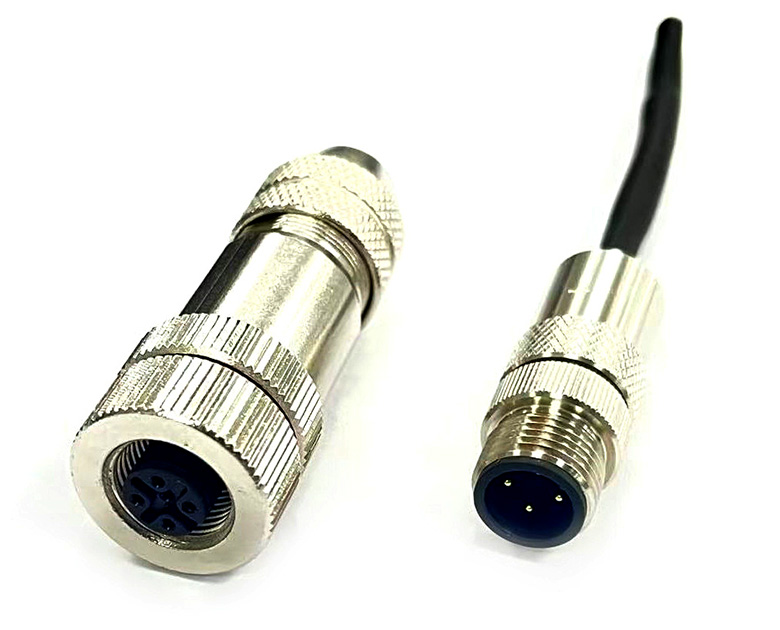

航空插头插座产品展示
一、三种端接方式的结构原理
（一）焊线式（Solder Type）
焊线式航空插头的接触件尾部是焊杯（Solder Cup）结构——一个U形或V形的小杯，线缆导体放入焊杯中，用焊锡丝焊接固定。
结构特点：
焊杯内径：Φ1.0至Φ2.5mm（适配0.5至2.5mm²线缆）
焊杯材质：铜合金镀金（焊接面镀金，便于焊锡浸润）
焊接方式：手工焊（电烙铁350°C）或浸焊（焊锡槽280°C）
焊锡丝：含铅或无铅焊锡丝（无铅更环保，但焊接温度高5至15°C）
（二）压接式（Crimp Type）
压接式航空插头的接触件尾部是压接翼（Crimp Wings）结构——两片金属翼，线缆导体放入后用专用压接钳将翼片压紧，通过金属冷变形固定导体。
结构特点：
压接翼材质：铜合金（镀金或镀锡）
压接方式：专用压接钳（六角压接或四角压接）
压接力矩：30至80N（根据线径调整）
压接后拉力：大于50N（拉脱力测试标准）
（三）螺丝锁紧式（Screw Type）
螺丝锁紧式航空插头的接触件尾部是螺丝接线柱——一个小型接线端子，线缆导体放入端子孔，用螺丝拧紧固定。
结构特点：
接线柱材质：铜合金（镀镍或镀锌）
螺丝规格：M2.5或M3十字螺丝
拧紧力矩：0.5至0.8N·m（M2.5螺丝）
接线范围：0.14至1.5mm²（柔性线或多股线）
二、三种端接方式的优缺点对比
（一）焊线式优缺点
优点：
接触电阻最低：焊锡浸润导体和焊杯，接触电阻小于1mΩ（三种方式中最低）。
抗震动性能最好：焊锡形成冶金结合，导体和接触件之间没有机械活动面，不会因振动松动。
密封性好：焊点填满焊杯，没有缝隙，配合热缩套管可以实现密封。
成本最低：焊杯结构简单，加工成本低，焊锡丝成本低。
缺点：
需要专业焊工：焊接质量取决于操作者技术，焊点虚焊、冷焊、桥连是常见缺陷。
不可拆卸：焊线后如需更换线缆，必须加热熔化焊锡才能拆下，操作不便。
不适合现场维修：需要电烙铁和电源，户外或高空作业中不方便。
热损伤风险：焊接时高温可能烫伤绝缘体（特别是PBT材质，热变形温度150°C，电烙铁350°C如果接触绝缘体会变形）。
适用场景：出厂预接线（工厂内焊接，质量可控）、小批量生产、对接触电阻要求极高的应用。
（二）压接式优缺点
优点：
不需要焊接：现场用压接钳操作，不需要电烙铁和焊锡。
操作标准化：压接钳的压接力矩和压接位置是固定的，不依赖操作者技术，质量一致性高。
可检测性：压接后可以做拉脱力测试（拉力大于50N为合格），质量可量化检验。
环保：无焊锡烟尘和废料。
适合自动化：可以用半自动或全自动压接机批量生产。
缺点：
需要专用压接钳：不同规格的接触件需要对应的压接钳模具，压接钳成本1000至5000元不等。
压接质量受线径匹配影响：如果线径和压接翼规格不匹配（线径偏细），压接后拉脱力不够。
振动后可能松脱：压接是机械冷变形，不是冶金结合，长期振动后压接翼可能松退（特别是铝合金导体，冷流变导致压接力下降）。
压接翼氧化：压接后如果长期暴露在潮湿环境中，压接翼和导体接触面可能氧化，接触电阻增大。
适用场景：批量生产（自动化压接）、现场维修（便携压接钳）、需要拆卸维护的应用。
（三）螺丝锁紧式优缺点
优点：
不需要任何专用工具：一把十字螺丝刀即可接线，是最简单的接线方式。
可反复拆卸：松开螺丝即可更换线缆，不需要加热或压接。
线径适应范围大：同一个接线柱可以接0.14至1.5mm²的不同线径，灵活性好。
现场维护最方便：维护人员随身携带十字螺丝刀即可操作。
缺点：
接触电阻最高：螺丝锁紧是机械压紧，接触电阻约3至10mΩ（比焊线式高3至10倍）。
抗震动性能最差：螺丝在长期振动中可能松退，需要定期检查拧紧。弹簧垫片可以改善但不能根除。
不能密封：螺丝接线柱有缝隙，不适合需要密封（IP67以上）的应用。
电流限制：螺丝接线柱的载流能力有限，通常最大10A（取决于螺丝规格和接触面积）。
线径限制：只适合0.14至1.5mm²细线，大截面线缆无法使用螺丝锁紧。
适用场景：控制柜内部接线、低电流信号传输、需要频繁维护更换线缆的场合。
三、三种方式对比选型表
| 对比项 | 焊线式 | 压接式 | 螺丝锁紧式 |
|---|---|---|---|
| 接触电阻 | ＜1mΩ | 1‑3mΩ | 3‑10mΩ |
| 抗震动 | 最好 | 好 | 差（需弹簧垫片） |
| 密封性 | 好（配合热缩管） | 需后密封 | 差（有缝隙） |
| 可拆卸性 | 不可拆卸 | 可拔插但需重新压接 | 可反复拆装 |
| 操作工具 | 电烙铁 | 专用压接钳 | 十字螺丝刀 |
| 操作技能要求 | 高（需焊工技能） | 中（需培训） | 低（人人可操作） |
| 线径范围 | 0.5‑2.5mm² | 0.14‑2.5mm² | 0.14‑1.5mm² |
| 最大电流 | 10‑25A | 10‑25A | 最大 10A |
| 质量一致性 | 取决于焊工 | 好（工具标准化） | 好 |
| 现场维修适应性 | 差 | 好 | 最好 |
| 成本 | 最低 | 中（压接钳成本） | 中 |
四、三种端接方式的选型逻辑
（一）根据安装环境选
工厂内预接线（出厂线缆）：选焊线式。工厂内有专业焊工和焊接设备，焊接质量可控，焊线式接触电阻最低、密封性最好、成本最低。
现场安装（施工人员接线）：选压接式。现场用便携压接钳操作，不需要电源和焊接设备，质量一致性比手工焊接好。
控制柜内部（维护人员接线）：选螺丝锁紧式。控制柜内部不需要密封，维护人员用螺丝刀即可操作，方便频繁维护。
（二）根据使用环境选
户外或潮湿环境：选焊线式（配合热缩套管密封）或压接式（配合密封圈）。螺丝锁紧式有缝隙，不适合户外。
高振动环境：选焊线式（冶金结合不松动）或压接式（冷变形固定）。螺丝锁紧式在高振动中螺丝会松退。
低电流信号传输（小于1A）：三种方式都可以，接触电阻差异对信号影响小。
大电流电源传输（大于10A）：选焊线式或压接式，螺丝锁紧式接触电阻大，大电流时发热。
（三）根据维护需求选
需要频繁更换线缆：选螺丝锁紧式，松开螺丝即可换线。
偶尔更换线缆：选压接式，用压接钳重新压接即可。
不需要更换线缆（终身使用）：选焊线式，焊点最可靠。
五、三种端接方式的操作规范
（一）焊线式操作规范
1. 剥线：剥去线缆外被5至6mm，露出导体。
2. 预锡：在导体上薄薄涂一层焊锡（防止虚焊）。
3. 焊杯预热：电烙铁接触焊杯2秒预热。
4. 焊接：将导体放入焊杯，送焊锡丝，焊锡浸润后移开电烙铁。焊接时间不超过3秒。
5. 检查：焊点应光亮饱满，无虚焊（焊点发暗）、无桥连（相邻焊点连锡）、无毛刺。
6. 保护：套热缩套管，加热收缩，保护焊点。
常见缺陷：
虚焊：焊锡没有浸润导体，焊点发暗，接触电阻大。原因：焊杯预热不够或导体氧化。
焊锡过多：焊锡溢出焊杯，可能碰到相邻接触件导致短路。原因：送锡太多。
绝缘体烫伤：电烙铁碰到PBT绝缘体，导致变形。原因：操作不小心。
（二）压接式操作规范
1. 剥线：剥去线缆外被5至7mm（根据压接翼长度），露出导体。不要刮伤导体。
2. 插入导体：将导体完全插入压接翼，导体端面和压接翼端面平齐。
3. 压接：用专用压接钳压紧压接翼。确认压接钳模具和接触件规格匹配。
4. 拉力测试：拉拔线缆，确认拉脱力大于50N（0.5mm²线）或大于80N（1.0mm²线）。
5. 检查：压接翼应完全包裹导体，无导体断丝外露。
常见缺陷：
压接力不够：拉脱力小于50N，导体可拔出。原因：压接钳模具不匹配或力矩设置过低。
压接过紧：压接翼压断导体断丝，导体截面积减小。原因：压接力过大或线径偏细。
导体插入深度不够：导体没有完全进入压接翼，压接面积不足。原因：剥线长度不够或插入不到位。
（三）螺丝锁紧式操作规范
1. 剥线：剥去线缆外被6至8mm，露出导体。多股线需要绞合后插入。
2. 插入导体：将导体插入接线柱孔，导体端面到达孔底。
3. 拧紧螺丝：用十字螺丝刀拧紧，力矩0.5至0.8N·m。不要过度拧紧（螺丝滑丝）。
4. 拉力检查：轻拉线缆，确认不会拔出。
5. 复检：设备运行1周后复检螺丝力矩（振动可能导致螺丝松退）。
常见缺陷：
螺丝松退：设备振动后螺丝松动，接触不良。原因：没有用弹簧垫片或力矩不够。
导体断丝外露：多股线没有绞合就插入，部分断丝外露碰到相邻接触件。原因：操作不规范。
线径不匹配：线径偏细时螺丝压不紧，导体可以拔出。原因：接线柱规格和线径不匹配。
上海科迎法电气科技有限公司
航空插头的接线方式选择不是"选哪个都行"——焊线式适合工厂预接，压接式适合现场施工，螺丝锁紧式适合控制柜内部维护。如果你在选型时不确定用哪种接线方式，把你的安装场景（工厂还是现场）、使用环境（户外还是室内）和维护需求（是否需要频繁换线）告诉上海科迎法，我们帮你推荐合适的端接方式和航空插头型号。同时我们的M12连接器产品线也提供这三种端接方式，M8连接器以焊线式和压接式为主，防爆连接器统一采用焊线式（防爆认证要求焊点连接最可靠）。
