M12连接器在工业现场使用中，插针损伤是最高频的故障类型——据统计，M12连接器售后退换中约40%是插针弯曲或断裂问题。插针一旦弯曲，轻则接触不良导致信号中断，重则插针断裂在插座内无法拔出，整个连接器报废。更麻烦的是，断在插座内的插针残体取出困难，可能需要更换整个面板安装的插座，导致设备停机维修。我们上海科迎法生产M12连接器多年，把插针损伤的根因分析、预防措施和现场处理方法整理出来。
M12连接器插针损伤原因、预防措施和更换操作指南
一、M12连接器插针的结构和强度
（一）插针尺寸和材料

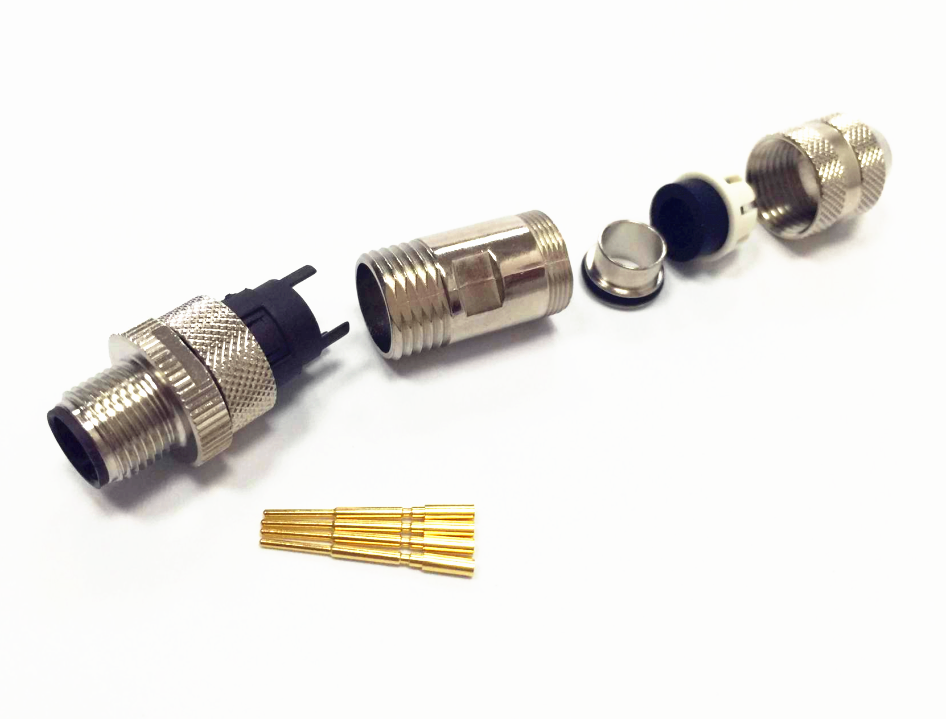

M12连接器的插针（公头针型接触件）典型尺寸：
直径：Φ1.0mm（4芯以下）或Φ0.8mm（5芯以上）。
长度：约12mm（含插合段和焊接段）。
材料：黄铜（C3604）镀金。
镀层：镀金0.5至1.0μm（接触面），镀镍2至3μm（底层）。
抗弯强度：约15N（径向受力）。
M12连接器插针的直径只有1mm，比M8连接器（1.3mm）和航空插头（1.5至2.5mm）都细。细针的好处是可以在小尺寸内排布更多芯数，缺点是抗弯能力弱——1mm直径的黄铜针在径向受力15N时就会永久弯曲变形。
（二）插针受力分析
插针在正常使用中承受的力：
轴向插拔力：单针插拔力约3至8N（由接触件弹簧结构决定），4芯总插拔力12至32N。
径向弯曲力：插针歪斜插合时承受的径向力，正常操作应小于2N。
扭转力：螺帽拧紧时的扭转力通过壳体传递，不应作用在插针上。
插针损伤发生在径向弯曲力超过弹性极限时——黄铜的弹性极限约为屈服强度的60%，即约9N。超过9N的径向力会导致插针永久弯曲。
二、插针损伤的三种类型和原因分析
（一）插针弯曲（最常见）
现象：插针偏离中心轴线，呈弧形或斜向弯曲。插入插座时阻力增大，或无法插入。
原因分析：
1. 歪斜插合（占比约60%）：公头和母头没有对正就用力推入，插针碰到母头绝缘体边缘后被径向力顶弯。现场操作中最常见的原因是盲插——操作人员看不到连接器对准情况，凭手感推进。
2. 螺帽未退到位就推入（占比约20%）：螺纹锁紧型M12连接器的螺帽在拧紧前必须完全退到后方，给插针留出直线进入的空间。如果螺帽只退了一半，公头推入时壳体边缘会顶住插针。
3. 母头插孔内有异物（占比约10%）：金属碎屑或导电异物卡在母头插孔内，插针推入时碰到异物被顶弯。
4. 插针本身质量缺陷（占比约10%）：插针材料硬度不均匀、镀层过厚导致应力集中、插针直线度超标（标准要求小于0.05mm）。
（二）插针断裂（最严重）
现象：插针从根部或中部断裂，断裂面通常呈斜截面（剪切断裂）。
原因分析：
1. 反复弯曲疲劳：插针先弯曲后被强行扳直（用钳子），反复弯折后金属疲劳断裂。弯曲后的插针不应扳直使用——黄铜的疲劳极限很低，2至3次弯折就可能断裂。
2. 轴向拉拔力过大：连接器没有拧松就直接拉拽电缆拔出，插针承受轴向拉力超过抗拉强度（约200N）。正常拔出应先松开螺帽再拔，不应拉拽电缆。
3. 低温脆断：在负40°C以下环境中，黄铜的冲击韧性下降（韧脆转变温度约负30°C），轻微碰撞就可能断裂。
（三）插针镀层磨损
现象：插针表面镀金层磨损，露出底层镍或铜基底，接触电阻增大。
原因分析：
1. 插拔次数超标：M12连接器设计寿命大于等于100次（螺纹锁紧型），超过后镀金层磨损加速。
2. 插孔弹簧力过大：母头接触弹簧的接触力超过标准值（8N），每次插拔刮磨镀金层。
3. 振动环境下插合：设备运行中连接器受振动，插针和插孔之间产生微动磨损。
三、插针损伤的预防措施
（一）规范插合操作
1. 目视对正：插合前目视确认公头和母头的定位键对齐，不要凭手感盲插。
2. 轻推慢拧：先轻推公头到母头口面（感觉阻力增大即停止），确认插针进入插孔后再旋转螺帽锁紧。
3. 遇到阻力不要用力：如果推入时阻力异常大，停止推入，退出检查对准情况和插孔内有无异物。
（二）使用防误插设计
编码防误插：不同编码（A/B/D/X）的M12连接器定位键位置不同，物理上无法错插。
颜色标识：不同芯数或用途的连接器用不同颜色壳体区分。
防尘帽保护：未插合时盖好防尘帽，防止灰尘进入插孔。
（三）选型时考虑抗损伤能力
选推拉自锁型：推拉自锁连接器不需要旋转螺帽，推入即锁紧，减少歪斜插合风险。
选带导向结构的型号：部分M12连接器壳体有导向柱或导向槽，在插针接触前先引导壳体对正。
避免选用过细的插针：5芯以上的M12连接器插针直径0.8mm，比4芯以下的1.0mm更容易弯曲。在不需要多芯的场合优先选4芯或3芯。
四、插针损伤后的处理方法
情况一 插针轻微弯曲（偏移小于0.5mm）
处理方法：不建议在现场修复。弯曲的插针即使扳直也会有残余应力和微裂纹，后续使用中可能断裂。建议更换整个连接器。
如果必须临时使用（等待备件期间）：
1. 用尖嘴钳轻轻夹住插针弯曲点上方。
2. 向弯曲反方向缓慢施加力，每次校正量不超过0.2mm。
3. 校正后检查插针能否顺利插入母头——如果仍有阻力，不要强行插入。
4. 标记此连接器为"待更换"，尽快安排更换。
情况二 插针严重弯曲（偏移大于0.5mm）或断裂
处理方法：必须更换整个连接器，不能修复。
对于面板安装型连接器（插座），如果断针残体卡在插孔内：
1. 先尝试用细镊子或微型针钳夹出断针残体。
2. 如果夹不出，用M1.0丝锥（或自制工具）旋入断针残体的孔中，旋出残体。
3. 如果仍然取不出，需要更换整个面板插座——拆卸面板螺母，取下旧插座，安装新插座。
4. 操作时注意断针残体不要掉入设备内部（可能导致短路）。
情况三 插针镀层磨损（接触电阻增大）
处理方法：
1. 用万用表测量接触电阻——正常值小于10mΩ，磨损后可能大于50mΩ。
2. 如果接触电阻大于50mΩ，更换连接器。
3. 不要用砂纸打磨插针表面——砂纸会刮掉剩余镀金层，加速磨损。
4. 不要用导电漆或导电膏涂抹插针——导电膏可能渗入接触弹簧内部，影响弹性。
五、插针更换操作指南（面板安装型）
工具准备
小号十字螺丝刀、尖嘴钳、万用表、新的M12连接器（同型号同芯数）、焊锡丝和电烙铁（焊线型）或压接钳（压接型）。
操作步骤（焊线型为例）
1. 断电：确保连接器所在回路已断电，防止短路。
2. 拆卸旧连接器：松开面板螺母，取下旧连接器。
3. 记录接线：用手机拍照记录每根线的针脚位置和颜色对应关系。
4. 焊下线缆：用电烙铁逐一焊下旧连接器上的线缆。
5. 焊装新连接器：按记录的接线关系，将线缆焊到新连接器对应针脚上。
6. 检查接线：用万用表通断档检查每个针脚的接线是否正确。
7. 安装新连接器：将新连接器装入面板孔，拧紧面板螺母（力矩1.5至2N·m）。
8. 通电测试：恢复供电，测试信号传输是否正常。
注意事项
焊接时烙铁温度控制在350±20°C，焊接时间不超过3秒每点。
焊点应光滑无毛刺——毛刺可能导致插合时刮伤插孔。
焊完后用热缩套管保护焊点，防止短路。
压接型连接器使用专用压接钳，压接力30至50N，压接后做拉力测试（拉力大于50N为合格）。
上海科迎法电气科技有限公司
M12连接器插针损伤虽然是最常见的现场故障，但通过规范操作和合理选型可以大幅降低发生率。如果你在选型时关注插针抗损伤能力，把你的应用场景和插拔频率告诉上海科迎法电气，我们推荐带导向结构或推拉自锁设计的M12连接器型号。同时我们的M8连接器产品线插针直径1.0mm（3芯），比M12高芯数型号更耐弯曲，在频繁插拔的传感器接口场景中可以考虑。航空插头产品线插针直径1.5至2.5mm，抗弯强度是M12的2至3倍，在恶劣操作环境中更有优势。
