太阳光到达地球表面时，光线几乎是平行的——因为太阳距离地球1.5亿公里，到达地球的光线发散角只有0.27°（太阳视角）。标准太阳光模拟器通常不关注光线的准直性，因为普通晶硅电池和薄膜电池对入射光角度不敏感。但聚光型光伏电池（CPV）和航天用太阳能电池不同——这些电池使用透镜或反射镜将太阳光聚焦到小面积电池片上，光线的准直度直接决定了聚光效率和测试准确性。如果模拟器光线准直度差（发散角大），聚光后焦点偏离电池片，测出的效率会偏低。超高准直太阳光模拟器就是为解决这个问题设计的——将光线的发散角控制在极小范围内，模拟真实太阳光的平行特性。我们上海科迎法在太阳光模拟器技术上不断突破，把超高准直模拟器的原理、测量方法和应用讲清楚。
超高准直太阳光模拟器准直度测试详解
一、太阳光模拟器准直度的定义
（一）准直度和准直角
准直度是指光线偏离理想平行光的程度。在太阳光模拟器中，用"准直角"（Collimation Angle）或"发散半角"来量化：
准直角定义：光线主方向和任意光线之间的最大夹角。理想平行光的准直角为0°。
真实太阳光准直角：约0.27°（0.0047弧度），这是太阳视角的一半。
标准太阳光模拟器准直角：通常小于等于±2°（IEC 60904-9标准要求）。
高准直太阳光模拟器准直角：小于等于±0.5°。
超高准直太阳光模拟器准直角：小于等于±0.2°。
准直角越小，光线越接近平行，聚光系统的聚焦效果越好。从±2°到±0.2°，准直度提高了10倍，对聚光型电池测试的影响是决定性的。
（二）准直角对聚光效率的影响
聚光型光伏系统使用菲涅尔透镜或抛物面反射镜将入射光聚焦到电池片上。聚光比（CR）是入射面积和电池面积的比值。
以100倍聚光系统为例：
透镜直径100mm，焦距80mm。
如果入射光完全平行（准直角0°），焦点直径等于透镜直径除以CR等于1mm，全部落在5mm电池片上。
如果入射光准直角±2°（标准模拟器），焦点扩散到约3.5mm，仍有部分光落在电池片上但聚焦效率下降。
如果入射光准直角±0.2°（超高准直模拟器），焦点扩散到约0.3mm，几乎全部聚焦在电池片上，聚焦效率大于95%。
这个差距直接导致测试结果偏差：用标准模拟器测出的CPV电池效率可能比真实值低5至15%，而超高准直模拟器的测试误差可以控制在2%以内。
二、超高准直太阳光模拟器的光学设计原理
（一）准直光学系统
超高准直太阳光模拟器的核心是准直光学系统，将光源发出的发散光转化为接近平行的光束。常用的准直光学方案有两种：
方案一 离轴抛物面反射镜准直
光源放在抛物面反射镜的焦点位置，光线经抛物面反射后变为平行光。这是最常用的准直方案：
反射镜口径100至300mm（决定辐照面积）。
焦距80至200mm（决定系统长度）。
反射镜面形精度λ/4至λ/10（面形误差小于1μm）。
反射膜层铝膜加保护膜（反射率大于90%，300至1200nm全波段）。
离轴抛物面反射镜的优势是全反射式光学系统，没有色差（不同波长光聚焦在同一位置），光谱中性。缺点是面形精度要求高，加工成本高。
方案二 透镜组准直
使用非球面透镜组合将光源发出的光准直：
第一片透镜（聚光镜）将光源光收集并初步准直。
第二片透镜（准直镜）进一步压缩光束发散角。
透镜材料石英玻璃（紫外透过好）或光学玻璃（可见光至近红外）。
透镜组方案的优势是结构紧凑、调整方便。缺点是有色差——不同波长光经过透镜后聚焦位置不同，需要用消色差设计（不同材料透镜组合）来补偿。
（二）光源选择
超高准直模拟器的光源选择和准直度要求有关：
氙灯光源：
优点：光谱接近AM1.5G，光强大。
缺点：氙灯是体光源（发光弧长约2至6mm），不是点光源，影响准直效果。
适用场景：大面积聚光电池测试。
LED光源：
优点：LED芯片面积小（接近点光源），准直效果好。
缺点：单颗LED光强有限，需要多颗LED阵列加积分棒混光。
适用场景：小面积高准直度测试。
光纤耦合光源：
将氙灯或LED光源耦合到光纤束，光纤出口作为准直光学系统的点光源。
优点：光源和光学系统分离，便于维护。
缺点：光纤耦合效率约50至70%，光强损失。

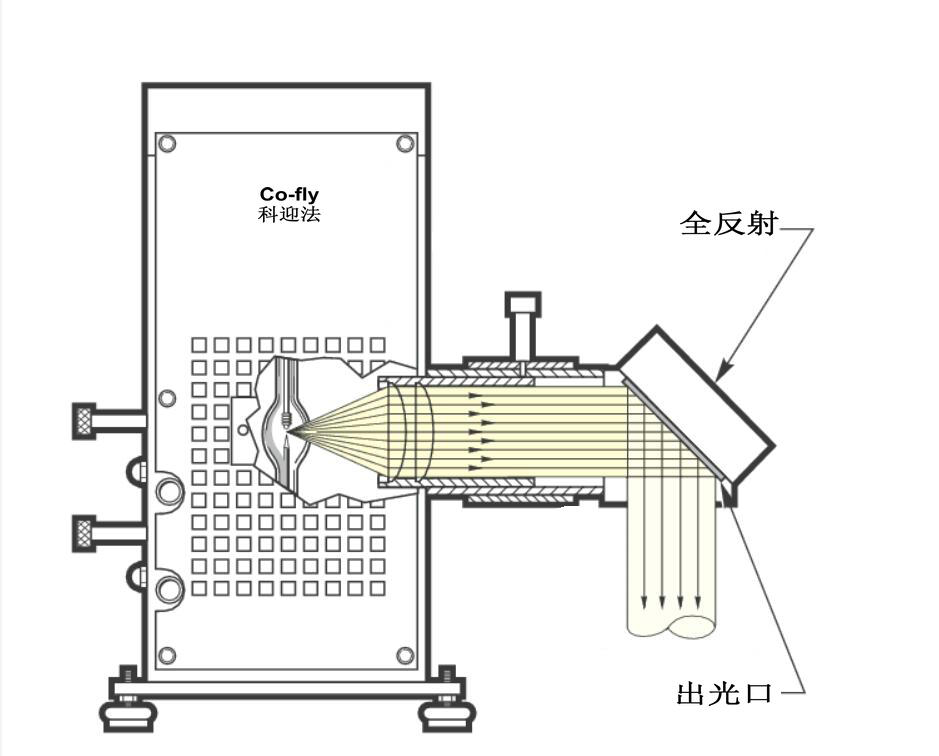

超高准直太阳光模拟器产品示意图
三、准直度测量方法
方法一 小孔成像法
这是最直接的准直度测量方法：
1. 在模拟器输出光路中放置一个直径0.5mm的小孔光阑。
2. 在小孔后方距离L处放置一个白色屏幕。
3. 测量屏幕上光斑的直径D。
4. 准直角等于arctan(D/2L)。
例如：L等于1000mm，D等于7mm，准直角等于arctan(3.5/1000)等于0.2°。
这个方法简单直观，但精度受小孔尺寸和屏幕读取精度限制，适合准直角大于0.5°的测量。
方法二 聚焦光斑法
使用已知焦距的透镜将模拟器光束聚焦：
1. 在光路中放置一片焦距f等于200mm的准直透镜。
2. 在焦平面放置高分辨率CCD相机。
3. 测量焦斑直径d。
4. 准直角等于arctan(d/2f)。
例如：f等于200mm，d等于1.4mm，准直角等于arctan(0.7/200)等于0.2°。
CCD测量精度可达1μm，对应准直角精度0.0003°，适合超高准直度测量。
方法三 角度扫描法
使用高精度转台和光电探测器：
1. 将光电探测器放在转台上，转台旋转中心在模拟器光轴上。
2. 转台从负5°扫描到正5°，记录每个角度的光强。
3. 光强下降到峰值50%时对应的角度范围即为准直角。
这种方法测量的是光强角分布，可以直接评估偏离主方向的光强比例。
四、超高准直太阳光模拟器在CPV测试中的应用
（一）CPV电池IV测试
聚光型光伏电池（CPV）使用多结III-V族化合物电池（如GaInP/GaInAs/Ge三结电池），在500至1000倍聚光条件下工作。CPV电池的IV测试流程：
1. 将CPV电池安装在散热基板上（聚光条件下电池温度迅速升高，需要主动散热）。
2. 调节模拟器光强到目标聚光倍数（如500sun等于500kW/m²）。
3. 用标准电池校准光强（使用同类型CPV标准电池）。
4. 执行IV扫描，记录Isc、Voc、Pmax、FF。
超高准直模拟器在步骤2至3中的关键作用：
步骤2：光强均匀性在聚光后会被放大——如果模拟器辐照不均匀度为±5%，500倍聚光后焦点位置的光强偏差可达±2500%。超高准直模拟器配合积分棒可以将不均匀度控制在±2%以内。
步骤3：标准电池校准要求光线入射角一致——超高准直模拟器保证了入射角一致性。
（二）航天用太阳能电池测试
卫星和航天器上的太阳能电池在太空中接收到的太阳光准直角为0.27°，远小于地面模拟器的±2°。航天电池测试用超高准直模拟器模拟太空光照条件：
准直角小于等于±0.5°（接近太空条件）。
光谱为AM0（大气层外太阳光谱，1367W/m²）。
辐照面积覆盖整个太阳能电池板（如2m乘1m面板）。
（三）光学传感器校准
太阳跟踪传感器（Sun Sensor）用于卫星姿态控制系统，需要精确测量太阳方向角。超高准直太阳光模拟器作为校准光源：
准直角小于等于±0.1°（比标准模拟器高20倍精度）。
可旋转台架实现不同入射角的模拟。
校准精度直接影响卫星姿态控制精度。
五、超高准直太阳光模拟器的选型要点
要点一 准直度规格确认
不同应用对准直度要求不同：
CPV电池研发：准直角小于等于±0.5°。
CPV电池产线检测：准直角小于等于±1°。
航天电池测试：准直角小于等于±0.5°。
光学传感器校准：准直角小于等于±0.1°。
选型时必须确认模拟器的准直角指标是否满足你的应用需求。有些厂家只标注"高准直"但不给出具体数值，这没有参考意义。
要点二 辐照面积和准直度的关系
准直度和辐照面积存在矛盾——辐照面积越大，保持高准直度越困难。因为大口径光学系统的面形精度更难保证。选型时需要同时确认：
准直角小于等于±0.5°时，最大辐照面积是多少。
辐照面积50mm乘50mm时，准直角是多少。
典型指标：100mm口径，准直角小于等于±0.2°；300mm口径，准直角小于等于±0.5°。
要点三 光谱匹配度不能为准直度牺牲
有些厂家通过加小孔光阑来压缩准直角，但这会大幅降低光强和光谱匹配度。选型时要确认：
在标称准直角下，光谱匹配度是否仍为A级。
在标称准直角下，辐照不均匀度是否小于等于±2%。
在标称准直角下，辐照不稳定度是否小于等于±2%。
这三个指标（光谱匹配度、均匀性、稳定性）加上准直度，是超高准直太阳光模拟器的四项核心指标，缺一不可。
