M12连接器选型时，大部分人的注意力放在编码、芯数、防护等级上，锁紧方式经常被忽略。但锁紧方式直接决定了连接器在振动环境下的可靠性、插拔效率和安装空间要求。我们见过不少案例——选了螺纹锁紧M12连接器装在狭窄空间里，拧不动螺帽导致接线工时翻倍；也有选了推拉自锁连接器用在强振动产线上，锁紧力不够导致间歇性断连。M12连接器的锁紧方式不是随便选的，要根据安装环境、振动等级、插拔频率综合判断。我们上海科迎法生产M12连接器多年，把两种锁紧方式的结构原理和选型逻辑讲清楚。
M12连接器锁紧方式怎么选？

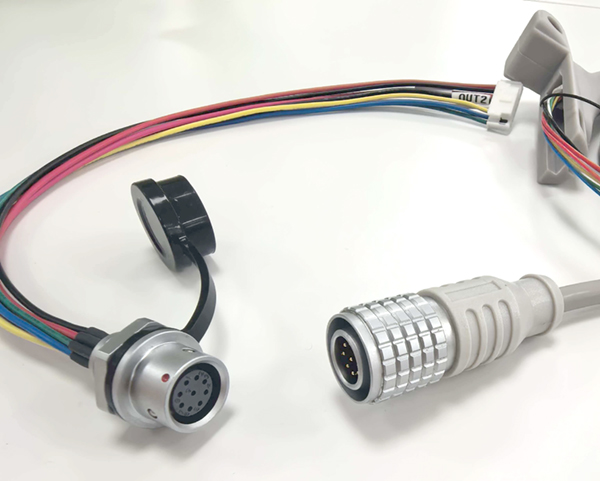

M12连接器推拉自锁产品展示
M12连接器的两种主流锁紧方式
M12连接器的锁紧方式目前有两种主流类型：
螺纹锁紧（M12 Threaded）：通过旋转螺帽将公母连接器拧紧，利用螺纹的摩擦力保持连接。M12标准螺纹为M12×1规格（螺距1mm），拧紧后螺帽和连接器壳体之间形成机械锁紧。这是M12连接器最传统、应用最广泛的锁紧方式。
推拉自锁（M12 Push-Pull / Snap-in）：不需要旋转螺帽，直接将公头推入母头，内部锁扣机构自动弹开卡住，听到"咔嗒"一声表示锁紧到位。拆卸时按压外壳上的释放环，锁扣松开即可拔出。推拉自锁是近年从医疗和广播设备领域引入工业连接器的新型锁紧方式。
两种锁紧方式外观上最大的区别：螺纹锁紧的螺帽是六角形或滚花圆柱形，需要旋转操作；推拉自锁的外壳是光滑圆柱形，有释放环，按压即可拆卸。
螺纹锁紧M12连接器的结构和工作原理
螺纹锁紧M12连接器的锁紧结构由三部分组成：
-外螺纹（公头侧）：连接器壳体外侧加工M12×1标准公螺纹，螺纹长度约5-6mm
- 内螺纹（母头侧）：母头连接器带有旋转螺帽，螺帽内侧是M12×1母螺纹
- 密封面：拧紧后公头O型圈和母头密封面压紧，形成IP67/IP68防水密封
拧紧力矩和工作原理：M12螺纹锁紧的推荐拧紧力矩为0.4~0.6 N·m。拧紧过程中，螺纹的斜面将旋转运动转化为轴向压紧力，这个轴向力同时完成两件事——压紧密封圈实现防水、压紧接触件实现电气导通。
螺纹锁紧的防松特性：M12×1螺纹的螺距是1mm，导程角约1.5°，远小于螺纹自锁角（约6°），理论上不会自发松动。但在实际振动环境中，微振动会导致螺纹间的微观滑动，长期累积可能松动。防松措施包括：
- 带防松垫片：在螺帽和壳体之间加装弹簧垫片，提供持续轴向力
- 尼龙嵌件螺帽：螺帽内嵌尼龙环，增加螺纹摩擦力
- 螺纹胶：在极端振动环境（如机车、航空航天）中涂抹中强度螺纹胶
推拉自锁M12连接器的结构和工作原理
推拉自锁M12连接器的锁紧结构由锁扣机构组成：
- 锁扣弹簧片：母头内部有2-4片弹性金属簧片，前端有倒钩
- 锁紧槽：公头壳体上有对应的环形锁紧槽
- 释放环：母头外壳上有一个可滑动的释放环，套在锁扣弹簧片外侧
工作原理——锁紧过程：公头推入母头时，公头壳体前端推动锁扣簧片的倒钩向外张开，公头继续推入到锁紧槽位置时，簧片倒钩弹回卡入锁紧槽，完成锁紧。锁紧后公头被簧片倒钩轴向固定，无法自行退出。
工作原理——拆卸过程：按压母头外壳上的释放环，释放环向前滑动推动簧片倒钩向外张开，倒钩脱离公头锁紧槽，公头可以拔出。整个过程不需要旋转，单手按压即可完成。
推拉自锁的锁紧力特性：锁紧力由簧片的弹性决定，典型值为15-25N轴向拉拔力。这个力远小于螺纹锁紧的轴向力（拧紧力矩0.5N·m对应的轴向力约200N），但锁扣机构的倒钩设计确保了在静态和低振动条件下锁紧可靠。
M12连接器产品展示
螺纹锁紧和推拉自锁的对比选型
| 对比项 | 螺纹锁紧 | 推拉自锁 |
|---|---|---|
| 振动抗性 | 优秀（轴向力大，防松措施多） | 良好（簧片锁紧力有限） |
| 插拔效率 | 较慢（需旋转 3‑5 圈） | 快速（推入即锁，按压即拔） |
| 安装空间 | 需旋转空间（螺帽外径 + 旋转余量） | 需轴向空间（按压释放环） |
| 防护等级 | IP67/IP68（螺纹压紧密封） | IP67/IP68（轴向压紧密封） |
| 插拔寿命 | ≥100 次（螺纹磨损影响密封） | ≥5000 次（簧片弹性持久） |
| 成本 | 标准（量产成本低） | 较高（锁扣机构复杂） |
| 误操作风险 | 低（必须拧紧才能密封） | 中（未推到位可能未锁紧） |
| 适用场景 | 强振动、固定安装、户外 | 快速换型、狭小空间、洁净室 |
不同应用场景的锁紧方式选择
场景一：强振动环境（机床、轨道交通、工程机械）
强振动环境首选螺纹锁紧。螺纹锁紧的轴向压紧力大（200N级别），配合防松垫片或尼龙嵌件螺帽，可以承受10-500Hz宽频振动不松动。推拉自锁的簧片在持续振动下可能出现微位移，虽然不会完全脱开，但接触电阻可能波动，影响信号传输稳定性。
场景二：频繁插拔场景（测试工装、快换夹具、便携设备）
频繁插拔场景首选推拉自锁。螺纹锁紧每次插拔需要旋转3-5圈，加上拧紧力矩控制，单次操作约10-15秒；推拉自锁单次操作约1-2秒，效率提升5-8倍。推拉自锁的插拔寿命（5000次以上）远高于螺纹锁紧（100次后螺纹磨损影响密封），适合日插拔10次以上的场景。
场景三：狭窄安装空间（密集布线、多连接器并排）
狭窄空间分两种情况：
- 旋转空间受限（连接器周围有其他元件挡住旋转）：选推拉自锁，只需要轴向推入，不需要旋转空间
- 轴向空间受限（连接器前方没有足够推入深度）：选螺纹锁紧，螺纹锁紧的接合长度（约15mm）短于推拉自锁（约20mm，含释放环行程）
场景四：户外和恶劣环境
户外环境首选螺纹锁紧。螺纹锁紧拧紧后，螺纹面之间的金属接触面积大，密封圈压紧力均匀，长期暴露在雨水、灰尘、温度变化中密封性更稳定。推拉自锁的密封依赖轴向压紧，在长期温度循环下密封圈可能蠕变松弛，防护等级下降。

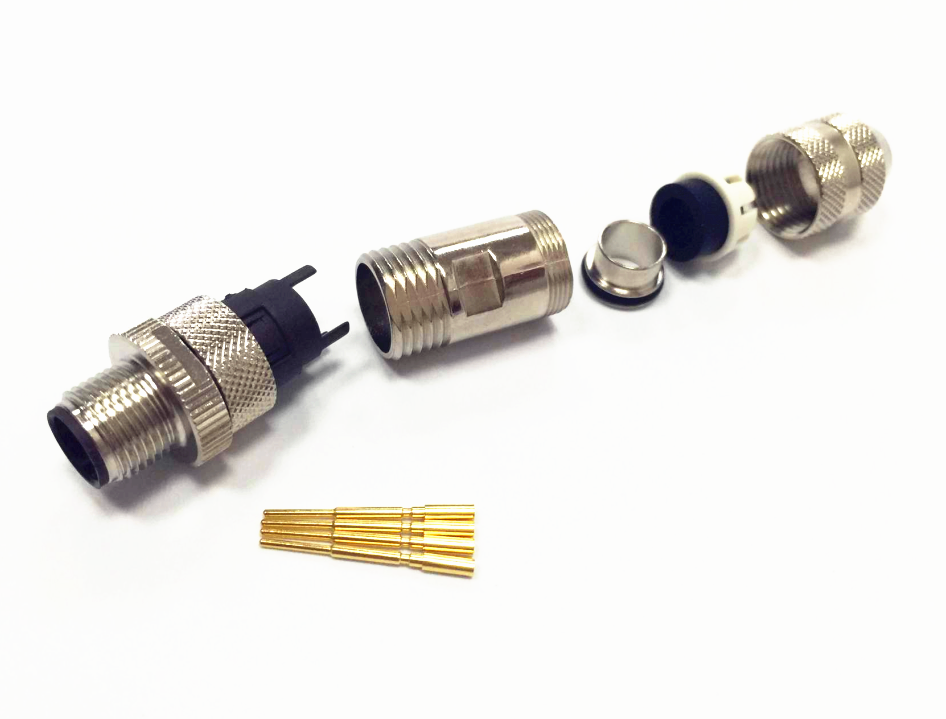

M12连接器产品连接配件展示
M12连接器锁紧力矩规范和操作要点
螺纹锁紧M12连接器的拧紧力矩必须控制在0.4~0.6 N·m范围内：
- 力矩过小（<0.4 N·m）：密封圈压紧力不足，IP67防水测试可能不通过；接触件压紧力不够，接触电阻偏大
- 力矩过大（>0.6 N·m）：密封圈过度压缩导致永久变形，下次插拔后密封性下降；螺纹可能滑丝或卡死
操作要点：
1. 用手拧到螺帽无法自然旋转（约0.2 N·m）
2. 用力矩扳手加拧到0.5 N·m（标准值）
3. 不要用普通钳子拧紧（力矩无法控制，通常超过1 N·m）
4. 拧紧后检查螺帽是否有松动（手试旋转，不应转动）
推拉自锁M12连接器的操作要点：
1. 推入时确保公头和母头对正（偏斜推入可能损坏锁扣簧片）
2. 推入到底后检查是否听到"咔嗒"声（锁紧到位的标志）
3. 拆卸时按压释放环到底（没按到底可能拔不动，强拔会损坏锁扣）
4. 不要拉拽电缆拆卸（必须按压释放环，拉电缆会导致端子受力松动）
锁紧失效的常见原因和预防
失效一：螺纹锁紧振动后松动
原因：未使用力矩扳手拧紧，力矩不足；或未加防松垫片。
预防：使用力矩扳手控制在0.5 N·m，强振动环境加装防松垫片或使用尼龙嵌件螺帽型号。
失效二：推拉自锁未锁紧到位
原因：操作人员未推到底就以为锁紧了，或释放环未完全复位。
预防：推入后手拉一下电缆确认锁紧（锁紧后拉不动）；安装锁紧指示标志（部分高端型号有颜色指示窗口，锁紧后变绿）。
失效三：密封圈压紧不足导致进水
原因：螺纹锁紧力矩不够，或推拉自锁密封圈老化。
预防：定期检查密封圈状态（弹性、变形、裂纹）；更换周期建议2-3年（户外环境）或5年（室内环境）。
失效四：锁紧机构机械损伤
原因：跌落、撞击导致螺帽变形或锁扣簧片弯曲。
预防：连接器周围设计保护结构（如安装槽、防护罩）；避免连接器承受电缆的弯折力和拉拽力（使用电缆固定夹分担应力）。
上海科迎法公司大楼照片
选对M12连接器的锁紧方式，可以从源头减少一半以上的现场连接故障。如果你在选型时不确定用螺纹锁紧还是推拉自锁，把你的应用场景、振动等级和插拔频率告诉上海科迎法，我们帮你推荐最合适的锁紧方式和具体型号。同时我们的M8连接器产品线也提供螺纹锁紧和推拉自锁两种规格，在传感器接口层面可以和M12连接器形成统一的锁紧方案。防水连接器系列则侧重螺纹锁紧方式，满足户外和潮湿环境的高防护要求。
