太阳光模拟器光谱匹配度怎么看？AM1.5G光谱标准与IEC 60904-9等级完整解读

买太阳光模拟器时，厂家都会说自己的产品是"AAA级"。AAA级的三项指标中，辐照不均匀度和时间稳定性比较直观——均匀度就是光照够不够均匀，稳定性就是光强会不会飘。但光谱匹配度这项指标，很多用户不理解到底是什么意思，也不清楚A级和B级在实际测试中差别有多大。光谱匹配度不合格会导致太阳能电池的效率测量值出现偏差——同样是1sun辐照强度，光谱不匹配可能让某类电池效率偏高3%或偏低5%。我们上海科迎法生产太阳光模拟器十余年，把光谱匹配度的概念、标准和判定方法讲透。

太阳光模拟器光谱匹配度完整解读

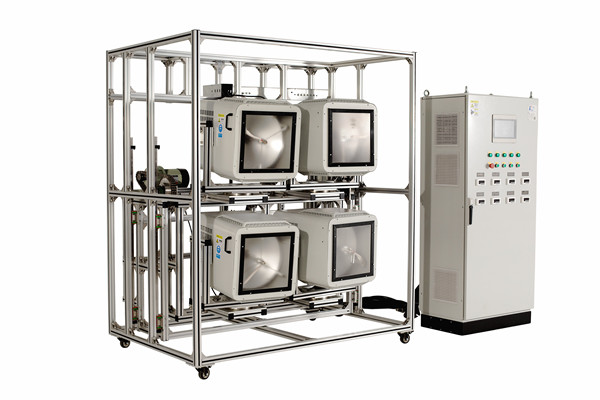

太阳光模拟器产品均可定制（产品实拍）

什么是光谱匹配度？为什么不能只看辐照强度

太阳光模拟器的目标是在实验室里模拟真实的太阳光。但"太阳光"不是一个简单的光强数字——太阳光由不同波长的光混合而成，从紫外（300nm）到红外（1100nm以上），每个波长的强度比例不同。这个强度按波长的分布叫做"光谱"。

如果太阳光模拟器只保证总辐照强度（1000W/m²）而不管光谱组成，可能出现这种情况：总光强达标了，但某个波长段特别强、另一个波长段特别弱。而太阳能电池对不同波长的光响应不同——硅电池在900nm附近响应最灵敏，钙钛矿电池在500nm附近响应最强。如果模拟器在900nm波段的光偏强，硅电池的效率测量值就会偏高；如果偏弱，测量值就偏低。

光谱匹配度就是衡量模拟器光谱和真实太阳光谱吻合程度的指标。匹配度越高，测出来的电池效率越接近在真实太阳光下的效率。

AM1.5G光谱：太阳光模拟器的标尺

太阳光模拟器的光谱匹配目标是AM1.5G标准光谱。AM1.5G是什么意思？

AM代表Air Mass（大气质量），表示太阳光穿过大气层的路径长度。AM1.0表示太阳直射头顶（路径最短），AM1.5表示太阳光以倾斜角穿过大气层（路径是AM1.0的1.5倍）。AM1.5对应太阳高度角约41.8°，这是中纬度地区（如中国大部分地区）年平均太阳照射条件的代表值。

G代表Global（总辐射），包括直射光和散射光。AM1.5G是国际标准（IEC 60904-3）定义的地面标准太阳光谱，总辐照强度1000W/m²（1sun），光谱范围从280nm到4000nm以上。

光伏测试中最关心的是300nm到1100nm波段，因为这个范围内硅电池有光电响应。AM1.5G在这个范围内的光谱分布不是均匀的——某些波段强（如500nm附近的可见光峰值），某些波段弱（如930nm附近的水吸收带）。

IEC 60904-9：光谱匹配度的六个波段标准

IEC 60904-9标准把300nm到1200nm的光谱分成6个波段，每个波段规定了一个标准百分比（占AM1.5G总辐照度的比例）：

太阳光模拟器的光谱匹配度评估方法：测量模拟器在6个波段内的实际辐照度百分比，然后和AM1.5G标准百分比做比较，计算匹配比值：

匹配比值 = 实际百分比 / 标准百分比

比如模拟器在400~500nm波段的实际辐照度占18.0%，标准是18.4%，匹配比值=18.0/18.4=0.978，在0.75~1.25范围内，满足A级要求。

A级、B级、C级光谱匹配度的判定

IEC 60904-9标准根据6个波段的匹配比值范围，将光谱匹配度分为三个等级：

注意：A级要求6个波段的匹配比值全部在0.75~1.25范围内。如果有5个波段达标但第6个波段超出范围，整个模拟器的光谱匹配度就不是A级。

AAA级太阳光模拟器要求三项指标（光谱匹配度、辐照不均匀度、时间稳定性）同时达到A级。如果光谱匹配度是A级但不均匀度是B级，这台模拟器是ABA级，不是AAA级。

光谱匹配度对不同电池类型的影响

晶硅电池

晶硅电池的光谱响应范围从300nm到1100nm，覆盖了IEC 60904-9的全部6个波段。光谱匹配度对晶硅电池效率测量的影响：A级匹配度下测量误差<2%，B级匹配度下误差可达5%，C级匹配度下误差可能超过10%。

钙钛矿电池

钙钛矿电池的光谱响应集中在300nm到800nm（波段1~4），对800nm以上的光几乎不响应。如果模拟器在波段5和波段6（800~1100nm）的光偏弱但波段1~4的光偏强，总辐照度可能仍然是1000W/m²，但钙钛矿电池吸收到的有效光更多，效率测量值偏高。因此钙钛矿电池测试对波段1~4的光谱匹配度要求更高。

多结叠层电池

叠层电池（如钙钛矿/硅叠层）的顶电池吸收短波长光（300~750nm），底电池吸收长波长光（750~1100nm）。如果模拟器在短波段偏强、长波段偏弱，顶电池电流偏大底电池电流偏小，测到的叠层电池性能和真实值偏差大。叠层电池对全波段光谱匹配度要求最严格。

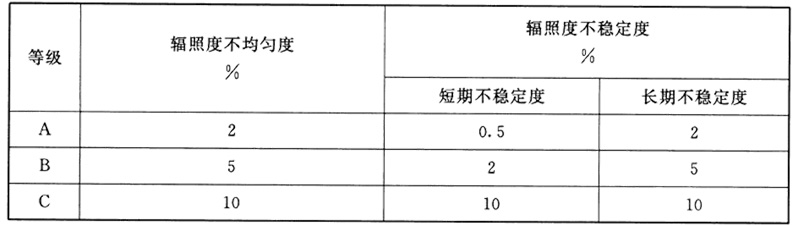

辐照不均匀度配等级划分


LED光源和氙灯光源的光谱匹配度对比

氙灯光源的光谱匹配度

氙灯的光谱从紫外到红外连续分布，整体形态接近AM1.5G。短波段（400~700nm）的匹配度天然较好，通常在A级范围内（0.9~1.1）。但氙灯在900nm附近有多个强发射峰（氙原子特征谱线），导致波段6的辐照度偏高，匹配比值可能超过1.25，达不到A级。需要用滤光片削减900nm附近的发射峰。

氙灯光谱匹配度的老化特性：氙灯使用过程中光谱会漂移，使用200小时后短波段光衰比长波段快，匹配比值从1.0逐渐降到0.8以下。建议每100小时检查一次光谱匹配度。

LED光源的光谱匹配度

LED光源通过多个单色LED组合实现光谱匹配。每个波段用对应波长的LED（如450nm蓝光LED覆盖波段1，550nm绿光LED覆盖波段2），通过调节各LED的驱动电流精确控制每个波段的辐照度。

LED光源的优势：光谱可调，每个波段的匹配比值可以独立校准到1.0±0.05，远优于A级的0.75~1.25要求。LED不产生氙灯的900nm特征发射峰，波段6的匹配度更好。

LED光源的劣势：LED是窄带光源，两个相邻LED之间可能有光谱间隙。比如波段1用450nm LED，波段2用550nm LED，490nm附近的光强可能偏弱。需要用宽带LED或多个相邻波长LED填充间隙。

光谱匹配度的验证方法

购买太阳光模拟器后，建议用光谱辐射计验证光谱匹配度：

步骤一：将光谱辐射计放置在辐照面中心位置。

步骤二：开启太阳光模拟器，预热5分钟（氙灯）或30秒（LED）至光强稳定。

步骤三：光谱辐射计扫描300~1200nm波段，记录每个波长的辐照度。

步骤四：将光谱数据按IEC 60904-9的6个波段积分，计算每个波段的辐照度占总辐照度的百分比。

步骤五：计算每个波段的匹配比值（实际百分比/标准百分比），判断是否在A级范围（0.75~1.25）内。

如果没有光谱辐射计，可以要求厂家提供第三方检测机构出具的光谱匹配度测试报告。报告应该包含6个波段的匹配比值数据和等级判定结论，而不是仅标注"AAA级"。

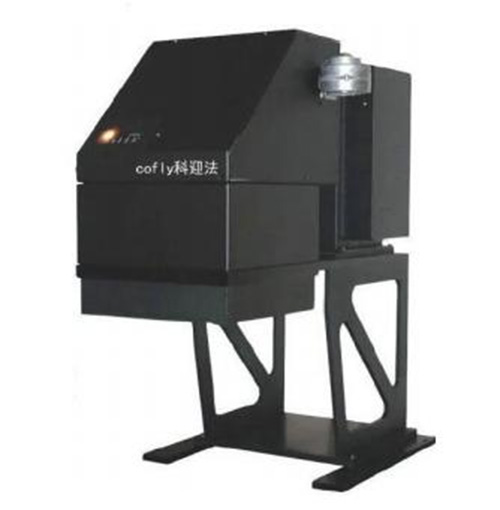

太阳光模拟器产品实拍


光谱匹配度常见误区

误区一："总辐照度达标就行，光谱差不多少没关系"。这是最常见的错误认识。总辐照度1000W/m²只保证光的总量够，不保证光的质量对。一个在900nm波段偏强30%的模拟器，总辐照度可能仍然是1000W/m²，但硅电池的效率测量值会偏高2%~4%。

误区二："A级和B级差别不大"。A级和B级的匹配比值范围差异看似不大（0.75~1.25 vs 0.6~1.4），但对某些波段敏感的电池影响显著。比如钙钛矿电池在波段2（500~600nm）的响应峰值，B级允许这个波段偏离标准值40%，效率测量误差可达5%~8%。

误区三："LED光源光谱一定比氙灯好"。LED光源的可调性确实优于氙灯，但前提是LED数量足够多、波长覆盖足够密。低成本LED太阳光模拟器可能只用了6~8种LED，波段间间隙大，实际光谱匹配度可能不如经过精密滤光的氙灯。购买时要看LED数量和光谱分布图，而不是只看"LED"三个字。

上海科迎法电气科技有限公司


太阳光模拟器的光谱匹配度是决定测试准确性的核心参数，理解了AM1.5G光谱和IEC 60904-9标准，才能在选型时做出正确判断。如果你在选型时不确定光谱匹配度是否满足你的测试需求，把你的电池类型和测试标准告诉上海科迎法，我们帮你分析光谱匹配要求并推荐合适的型号。同时我们的AI视觉检测设备产品线也可以为光伏组件生产线提供EL缺陷检测和外观检测方案，配合太阳光模拟器使用，实现从IV性能测试到缺陷检测的全面质量评估。
