做工业连接器这么多年，遇到最头疼的现场故障不是进水、不是烧毁，而是振动导致的信号瞬断。设备在实验室里跑得好好的，一到现场就出问题——传感器数据偶尔丢几帧，编码器位置偶尔跳一下，查来查去找不到原因，最后发现是连接器在特定振动频率下触点出现了微秒级断开。这种故障用万用表测不出来，用示波器也不一定抓得到，只有在振动台上复现才能定位。今天把连接器振动测试的标准、条件和失效模式讲透。
连接器振动测试怎么做？
振动测试的两种基本形式
连接器振动测试分正弦振动和随机振动两种，标准里通常会要求两种都做。
正弦振动是按固定频率扫描，从低频到高频缓慢扫过，模拟的是旋转机械（电机、泵、风机）产生的周期性振动。扫频范围一般是10Hz到2000Hz，加速度1G到5G。正弦振动的好处是能精确定位共振点——每个连接器都有自己的固有频率，当振动频率和固有频率重合时，振幅会被放大好几倍，这个点就是最容易失效的频率。我们做振动测试时，扫频找到共振点后会在共振频率上停留一段时间（通常30分钟），看连接器在共振状态下能不能扛住。
随机振动是用随机信号驱动振动台，同时包含所有频率成分，模拟的是真实的振动环境——公路运输、飞行器飞行、船舶航行等。随机振动的量级用功率谱密度（PSD）来描述，单位是G²/Hz。比如车载电子设备的随机振动条件通常是0.04G²/Hz到0.1G²/Hz，持续1到2小时。随机振动比正弦振动更接近实际使用场景，因为现实中的振动从来不是单一频率的。
EIA-364和IEC标准的振动测试条件
连接器振动测试最常用的标准是EIA-364-28（美国电子工业联盟）和IEC 61373（轨道交通）以及ISO 16750-3（道路车辆）。
EIA-364-28是通用电子连接器的振动标准，条件比较温和：正弦扫频10-55Hz，振幅1.5mm（位移控制），55-500Hz加速度10G，扫频速率1倍频程/分钟，三个方向各扫2小时。这个条件适合消费电子和一般工业设备用的连接器。
IEC 61373是轨道交通标准，条件严苛得多：随机振动5Hz到150Hz，ASD谱在特定频率点达到0.0848G²/Hz，三个方向各振动5小时。轨道车辆运行时的振动持续时间长、频谱复杂，所以测试条件远高于通用标准。
ISO 16750-3是汽车电子标准，随机振动条件取决于安装位置：乘员舱内的设备振动量级较低（0.029G²/Hz），发动机舱内的设备振动量级最高（0.316G²/Hz）。车载连接器必须在发动机舱的振动条件下不出现触点断开。
我们给不同行业客户做连接器选型时，第一件事就是确认对方执行哪个振动标准。标准不同，选型的连接器等级完全不同。
触点瞬断是最难检测的失效模式
振动测试中最关键的监测指标不是外观破损，而是触点瞬断。
触点瞬断是指振动过程中，连接器动触点和静触点之间出现微秒级的分离，导致信号瞬间中断。瞬断时间超过1微秒就可能造成数据丢失，超过10微秒可能导致设备复位。IEC标准规定：振动过程中触点中断时间不得超过1微秒。
检测瞬断需要用动态接触电阻监测仪，在振动过程中给连接器通一个恒定的小电流（通常10mA到100mA），同时监测触点两端的电压。电压突然跳变就说明触点分离了，跳变的持续时间就是瞬断时间。普通万用表做不到这个级别的检测，因为万用表的采样率太低。
我们遇到过一个案例：客户的自动化设备在某条产线上频繁出现通讯中断，但换了几个品牌的连接器都没解决。后来我们把连接器拆下来上振动台测试，发现某品牌的M12连接器在180Hz附近出现5微秒的瞬断，刚好和产线上变频电机的转频吻合。换了我们的加固型M12连接器后，瞬断消失，问题解决。
影响振动可靠性的三个因素
第一个因素是接触件的结构设计。弹性接触件（如冠簧、线簧）的抗振性能优于刚性接触件。冠簧插孔有多条弹性簧片同时接触插针，即使振动导致部分簧片瞬间脱离，其他簧片仍保持接触，不会出现信号中断。而简单的冲压圆筒插孔只有两点接触，振动时两点同时脱离的概率高得多。
第二个因素是连接器的锁紧机构。螺纹锁紧（M12、M8）的抗振性能优于卡扣锁紧，因为螺纹的摩擦力大且均匀。但螺纹锁紧在长时间振动下也可能松退，建议配防松垫圈或螺纹胶。推拉自锁结构在振动环境下表现最好，锁紧力不受振动影响。
第三个因素是线缆的固定方式。连接器尾部线缆如果不固定，振动时线缆会反复弯折连接器尾部，导致尾部密封和内部焊接点疲劳断裂。正确做法是在连接器尾部30到50mm处用线夹固定线缆，让振动能量被线缆吸收，不传递到连接器内部。
振动测试后的功能验证
振动测试完成后，不能只看测试过程中有没有瞬断，还要做测试后的功能验证。拆开连接器检查触点表面有没有磨损痕迹、弹性件有没有永久变形、绝缘体有没有裂纹。再测一遍接触电阻和绝缘电阻，和测试前的数据对比。如果接触电阻增加了50%以上，说明触点已经磨损严重，虽然测试过程中没有瞬断，但剩余寿命已经不多了。
上海科迎法公司大楼照片

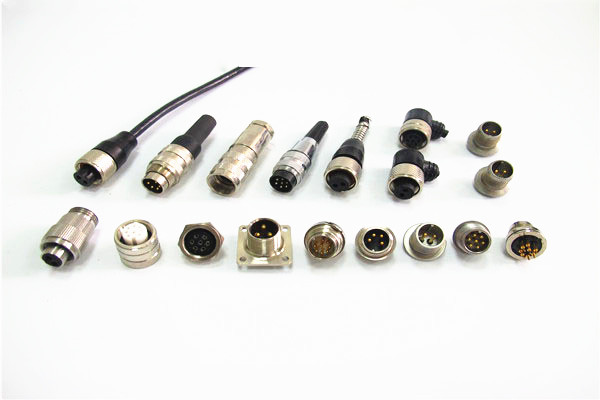

我们上海科迎法的M12连接器和M8连接器产品线在出厂前都会做抽样振动测试，执行EIA-364-28标准，确保每批次产品在振动环境下触点不出现瞬断。对于轨道交通和汽车行业的客户，我们提供符合IEC 61373和ISO 16750-3标准的振动测试报告。同时我们的航空插头产品采用推拉自锁结构，抗振性能优于普通螺纹连接器，适合高频振动环境。如果你在连接器振动测试方面有疑问，上海科迎法可以帮你制定测试方案。
