做视觉检测方案时，客户最常问的一个问题是"你们用的相机多少万像素"。好像像素是判断相机好坏的唯一标准。实际上我们做过一个对比测试：用2000万像素的廉价工业相机和500万像素的高端工业相机拍同一个零件，500万像素的相机拍出来的图像更清晰、噪声更小，缺陷检出率更高。原因很简单——图像质量不只取决于像素数量，还取决于传感器尺寸、像元大小、动态范围、噪声水平等一系列参数。这篇文章把工业相机选型的核心维度讲清楚。
视觉检测工业相机选型指南

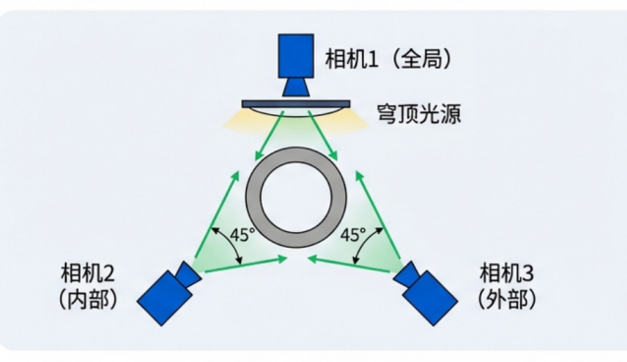

视觉检测设备相机布局
面阵相机和线阵相机：先选类型再选参数
工业相机分面阵和线阵两大类，选错了类型，参数再好也没用。
面阵相机和我们手机里的相机一样，一次曝光拍下一张完整的二维图像。适用场景：离散型产品的外观检测（电子元器件、注塑件、五金件）、静态尺寸测量、存在性判断。面阵相机的优势是系统简单——一台相机一个镜头一套光源，对位方便，调试周期短。劣势是视野受镜头限制，检测大尺寸产品时需要多台相机拼接或者换线阵。
线阵相机是一行一行地扫描图像，通过被测物体的运动（传送带输送或旋转）拼接成完整的二维图像。适用场景：连续卷材检测（薄膜、纸张、纺织品）、圆柱形物体360度检测（电池、管材）、大尺寸产品高精度检测（PCB、玻璃基板）。线阵相机的优势是分辨率高（单行可达16K像素）且无视野限制——扫描宽度取决于镜头和被测物宽度，长度取决于传送带速度和扫描时间。劣势是系统复杂——需要编码器同步触发、传送带速度恒定、光源均匀度要求高。
选型原则：被测物是离散的、可以停下来拍的，选面阵；被测物是连续运动的、不能停的，选线阵。不确定的时候选面阵，因为面阵的系统调试难度低很多。
CMOS和CCD：现在基本不用纠结了
十年前选相机要纠结CMOS还是CCD，现在基本不用了——除了极少数特殊应用，CMOS已经全面替代CCD。
CCD传感器的优势是全局快门（所有像素同时曝光）、噪声低、图像一致性好。但CCD的读出速度慢、功耗高、价格贵。CMOS传感器的早期问题是滚动快门导致高速运动物体变形，以及噪声偏大。但近十年CMOS技术突飞猛进，全局快门CMOS已经普及（如Sony IMX系列），噪声水平也追上了CCD，而读出速度、功耗、价格都优于CCD。
目前工业视觉领域90%以上的新项目都选CMOS相机。还在用CCD的场景主要是：天文成像、超低光照科学成像、对全局快门有极致要求且预算充足的项目。普通工业检测项目，选CMOS即可。
分辨率和精度：算清楚再选
相机分辨率的选型不是拍脑袋，要根据检测精度要求算出来。
先确定两个参数：视场范围（FOV）和检测精度要求。视场范围是被测物的尺寸加上一定的余量，比如被测物50mm宽，FOV设60mm。检测精度要求是你要检测的最小缺陷尺寸，比如0.05mm。
计算公式：相机分辨率 = FOV / 检测精度。60mm / 0.05mm = 1200像素。但这只是理论值，实际选型要考虑亚像素精度（通常按半个像素算），所以相机分辨率至少要2400像素。如果选500万像素（2592×1944），水平方向2592像素，覆盖60mm视场，每个像素对应0.023mm，满足0.05mm的检测精度。
注意一个陷阱：像素分辨率不等于测量精度。测量精度还取决于镜头畸变、光源均匀性、算法亚像素能力。我们见过客户选了高分辨率相机但配了普通镜头，镜头边缘畸变2%，测量精度反而不如低分辨率配远心镜头的方案。
帧率和曝光时间：被测物运动速度决定
帧率是相机每秒能拍摄的图像数量，单位是fps。帧率选型取决于产线节拍和被测物运动速度。
离散产品检测的帧率计算：产线节拍 × 冗余系数（1.5到2倍）。比如产线每分钟检测200件，每秒3.3件，相机帧率至少7fps（3.3×2）。但实际上处理时间也要考虑，所以帧率通常选15fps以上。
连续运动产品检测的帧率计算更复杂，要考虑曝光时间。曝光时间内被测物移动的距离不能超过一个像素，否则图像会模糊。公式：曝光时间 ≤ 像素尺寸 / 被测物运动速度。比如像素尺寸0.023mm，传送带速度100mm/s，曝光时间不能超过0.23ms。如果光源亮度不够，曝光时间必须加长到1ms，图像就糊了。解决方案是选高亮度光源或选感光度更高的相机。
接口选型：数据带宽和传输距离
工业相机常用的数据接口有四种：GigE Vision、USB3.0 Vision、CameraLink、CoaXPress。
GigE Vision用千兆以太网传输，带宽约1Gbps，传输距离100米。优势是线缆便宜、传输距离远、即插即用，是目前应用最广的工业相机接口。劣势是带宽有限，高分辨率高帧率的相机用GigE可能跑不满。
USB3.0 Vision带宽5Gbps，传输距离5米（加主动延长线可达15米）。优势是带宽高、即插即用、线缆便宜。劣势是传输距离短，不适合大型产线。
CameraLink带宽最高（Base配置2Gbps，Full配置6.8Gbps），但需要专用图像采集卡，线缆贵，传输距离10米。适合高速高分辨率的产线检测场景。
CoaXPress用同轴电缆传输，带宽可达12.5Gbps（CXP-12），传输距离35米。同时支持数据下传和供电，线缆可以做得细。是高速相机的主流接口。
我们做视觉检测方案时，一般中小项目用GigE Vision就够了，性价比最高。高速高分辨率项目用CoaXPress。CameraLink在逐步被CoaXPress替代。
