电磁干扰从哪里来，连接器屏蔽挡的是什么

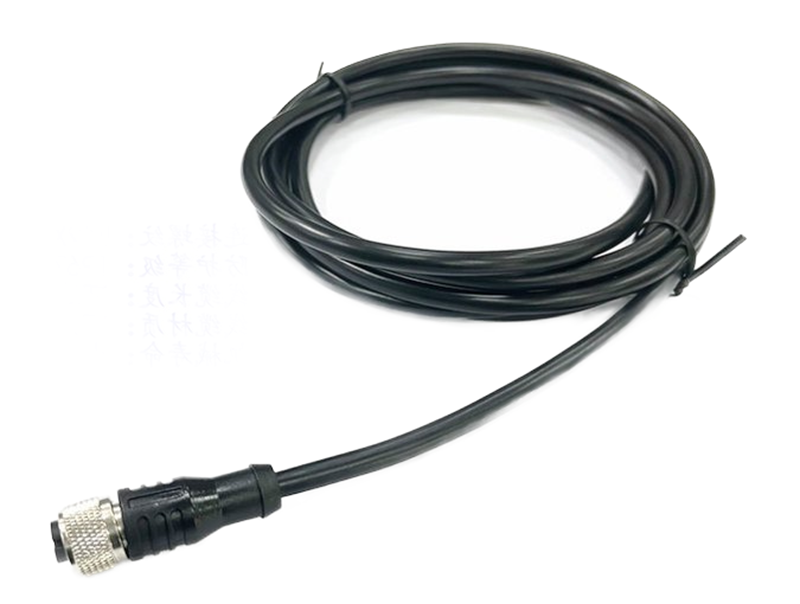

M12预注一体屏蔽连接器产品实拍，线长可定制
工业现场的电磁干扰源比大多数人想象的要多。变频器输出的PWM波形含有丰富的高次谐波，伺服驱动器的开关频率在几kHz到几十kHz，其电磁辐射频谱延伸到数百MHz。电焊机、中频加热设备、大功率接触器断开时的电弧都是宽频干扰源。这些干扰通过两种途径影响设备：传导干扰通过线缆耦合，辐射干扰通过空间电磁场耦合。
连接器屏蔽的作用是阻止干扰通过连接器这个"接口"进入或逸出设备。具体来说，屏蔽层要实现两个功能：对辐射干扰提供法拉第笼效应（反射和吸收电磁波），对传导干扰提供低阻抗回流路径（将干扰电流旁路到地，不进入信号回路）。
很多工程师认为"选了金属壳体连接器就等于屏蔽了"，这是最大的误区。金属壳体只是提供了屏蔽的物理基础，如果屏蔽层和壳体之间的搭接不好，或者壳体和设备外壳之间的接地不好，金属壳体的屏蔽效能可能还不如塑料壳体——因为金属壳体本身可能成为天线，拾取干扰后通过寄生电容耦合到内部信号线上。
屏蔽搭接的三种方式及其效能
连接器屏蔽的效能取决于屏蔽层和壳体之间的搭接质量。搭接方式主要有三种。
第一种是360度压接搭接。线缆屏蔽层在连接器尾部通过金属压接套筒和壳体实现360度环形接触。这是屏蔽效能最高的方式，在1GHz频段内屏蔽衰减可达60-80dB。360度搭接的关键是压接套筒和屏蔽层之间不能有间隙——屏蔽层必须均匀展开覆盖套筒内壁，压接后用拉力测试确认搭接强度。我们的M12屏蔽型连接器出厂前做屏蔽效能抽检，要求30MHz到1GHz频段内屏蔽衰减不低于60dB。
第二种是辫线搭接。屏蔽层拧成一股辫线后接到壳体的接地端子上。这种方式结构简单成本低，但屏蔽效能差——辫线有寄生电感，在高频段阻抗增大，屏蔽电流回流路径不畅。1MHz以上频段辫线搭接的屏蔽衰减只有20-30dB，远不如360度搭接。辫线搭接只适合低频干扰环境（50Hz工频干扰）或者非关键信号回路。
第三种是混合搭接。线缆屏蔽层先360度搭接到内部的金属屏蔽环，屏蔽环再通过弹簧片和壳体接触。这种方式兼顾了360度搭接的高效能和结构拆装的便利性，但要求弹簧片的接触压力长期稳定，否则搭接电阻会逐渐增大。
接地策略：单端接地还是双端接地
连接器屏蔽的接地策略是EMC设计中最有争议的话题。有人坚持单端接地，有人坚持双端接地，其实两者都有适用场景。
单端接地适用于低频干扰环境（主要是50Hz工频干扰）。单端接地可以避免屏蔽层形成闭合回路感应工频电流（地环路电流），但高频屏蔽效能差——屏蔽层在未接地端通过寄生电容和地耦合，高频阻抗不低也不高，干扰电流一部分流到地一部分耦合到信号线。
双端接地适用于高频干扰环境（变频器、伺服驱动器产生的MHz级干扰）。双端接地让屏蔽层在两端都和地连接，为高频干扰电流提供低阻抗回流路径。但双端接地可能形成地环路——如果两端的地电位不等，屏蔽层中会流过工频环流，在屏蔽层上产生电压降，耦合到信号线上形成50Hz干扰。
解决方案是双端接地加阻断电容。在屏蔽层的一端直接接地，另一端通过电容（通常1nF到100nF）接地。电容对高频（MHz级）阻抗很低相当于短路，对工频（50Hz）阻抗很高相当于开路。这样既实现了高频屏蔽，又避免了地环路。
工业现场大部分场景推荐双端接地，因为工业现场的干扰主要是变频器和开关电源产生的高频干扰，不是工频干扰。地环路问题可以通过等电位连接（减少两端地电位差）来解决，而不是靠牺牲高频屏蔽效能来避免。
屏蔽连接器的选型检查清单
选屏蔽型连接器时，逐项检查以下要素：
壳体材质：必须是金属（黄铜镀镍、铝合金导电氧化、不锈钢）。塑料壳体即使内嵌金属屏蔽层，搭接效果也远不如全金属壳体。
屏蔽搭接方式：查看产品规格书确认是360度搭接还是辫线搭接。工业以太网和高速信号传输必须选360度搭接。
接触电阻：壳体和屏蔽层之间的搭接电阻应不大于10mΩ。可以向厂家索取搭接电阻测试报告。
屏蔽效能曲线：要求厂家提供第三方实验室出具的屏蔽效能测试报告，覆盖30MHz到1GHz频段。没有测试报告的"屏蔽型"连接器不能用于EMC关键应用。
配套线缆：屏蔽连接器必须配屏蔽线缆。非屏蔽线缆接在屏蔽连接器上等于没有屏蔽。线缆的屏蔽层覆盖率不低于85%（编织屏蔽）或90%（铝箔屏蔽）。
安装面板接地：面板安装型连接器的金属壳体必须和设备金属外壳可靠接触。安装孔位去掉绝缘漆，使用带齿面的锁紧螺母确保金属咬合。
上海科迎法的M12屏蔽型连接器和M8屏蔽型连接器均采用360度屏蔽搭接设计，出厂前100%检测屏蔽搭接电阻。在工业自动化设备的EMC整改中，我们经常配合客户做现场屏蔽方案优化，用实测数据指导选型和安装。上海科迎法同时生产航空插头和防爆连接器，这些产品线也都采用金属壳体屏蔽设计，可以满足不同场景的EMC要求。如果设备在做CE认证或FCC认证时遇到辐射发射超标或者抗扰度测试不过的问题，检查一下连接器的屏蔽搭接往往能找到突破口。
