为什么工业以太网不能随便用RJ45

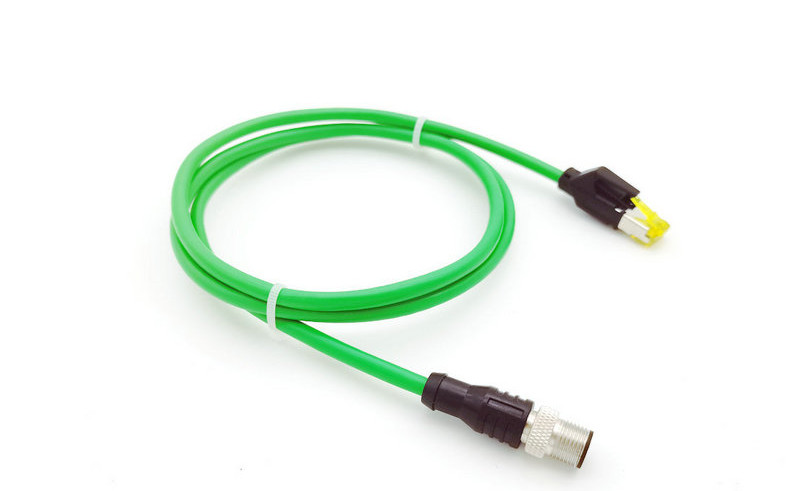

工业以太网M12连接器转RJ45
RJ45网口在办公室环境用得好好的，到了工业现场为什么频繁出问题？不是RJ45不够好，是工业现场的环境条件超出了RJ45的设计边界。
RJ45的结构是塑料卡扣锁紧，8芯排列。这个塑料卡扣是最大的薄弱环节——振动环境下卡扣会松动甚至断裂，导致接触不良。我们遇到过客户的车间用RJ45连接器，每隔两三个月就要重新插拔一次"治一治"网口，否则通讯就丢包。
RJ45的防护等级通常是IP20，不防尘不防水。车间的金属粉尘、切削液、油雾进入RJ45接口后，触点氧化加速，信号完整性下降。而且RJ45的屏蔽设计依赖金属弹片搭接，搭接面积小，高频屏蔽效能不足，在变频器和伺服驱动器旁边的RJ45网口经常受电磁干扰导致误码。
M12连接器从设计上就解决了这些问题：螺纹锁紧抗振动，金属壳体屏蔽，IP67防护等级，触点接触面积大。这就是为什么PROFINET、EtherCAT、EtherNet/IP等主流工业以太网协议都推荐或指定使用M12连接器。
D编码和X编码的核心区别
M12工业以太网连接器主要有两种编码：D编码和X编码。两者的区别不在于"谁更好"，而在于"用在不同速率的网络"。
D编码是4芯，支持100Mbps百兆以太网（100BASE-TX）。PROFINET的大部分应用场景（I/O设备、传感器、执行器）用百兆就够了，D编码是工业以太网中最常见的M12编码。D编码M12连接器的屏蔽设计是关键——4根信号线之外，屏蔽层必须360度搭接到连接器金属壳体，形成完整的法拉第笼。如果屏蔽层搭接不好，变频器产生的高频干扰会耦合到信号线上，导致通讯丢包。

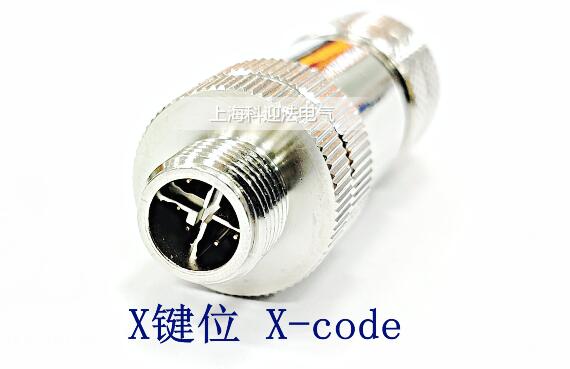

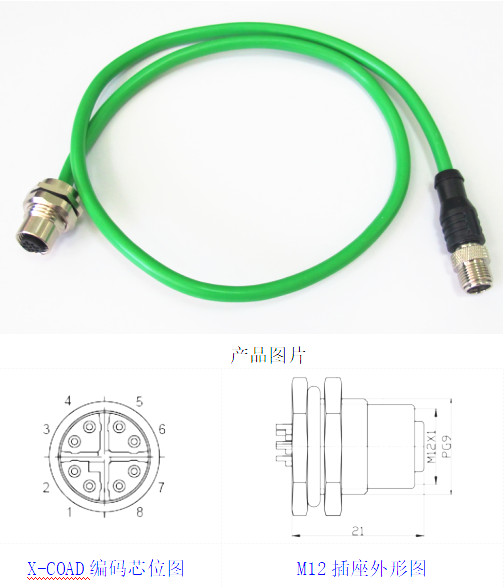

X编码是8芯，支持1000Mbps千兆以太网（1000BASE-T）。千兆以太网用全部4对差分信号线传输数据，对连接器的串扰控制要求更高。X编码连接器内部有专门的屏蔽隔板，将4对差分信号线两两隔离，控制近端串扰（NEXT）在标准限值以内。随着工业设备数据量增大（高分辨率视觉检测、远程IO大数据采集），千兆以太网在工业现场的渗透率快速提升，X编码M12连接器的需求也在增长。
选型原则很简单：百兆网络选D编码，千兆网络选X编码。不要"向下兼容"——用X编码跑百兆，虽然能通，但增加了不必要的成本，而且X编码的8芯布线比D编码的4芯复杂。
屏蔽接地：工业以太网连接器最容易被忽略的环节
工业以太网的屏蔽设计是一个系统工程，连接器只是其中一个环节。很多客户选了带屏蔽的M12连接器，但布线时屏蔽层没有正确接地，等于没屏蔽。
屏蔽接地的核心原则是"两端接地"。网线两端的M12连接器金属壳体都要和设备的金属外壳可靠连接，形成完整的屏蔽通路。如果只在一端接地，屏蔽层像天线一样会拾取空间中的电磁干扰，反而比不屏蔽更差。
实际操作中常见的问题：M12连接器的屏蔽层通过螺纹搭接到设备面板，但面板涂了绝缘漆，搭接电阻很大。解决方案是在安装孔位去掉绝缘漆，或者使用带接地弹片的M12面板安装座，确保金属对金属接触。
另一个常见问题：预制M12网线的屏蔽层和连接器壳体之间的搭接不可靠。便宜的M12网线在注塑时屏蔽层没有和壳体360度搭接，只靠几根接地线连接，高频屏蔽效能大打折扣。我们的M12 D编码和X编码连接器在出厂时做屏蔽效能测试，30MHz到1GHz频段内屏蔽衰减不低于60dB，确保工业现场的电磁干扰不会影响通讯。上海科迎法的M12连接器产品线覆盖A编码、B编码、D编码和X编码全系列，可以配套供应工业以太网用的屏蔽网线和I/O分线盒。
布线规范和常见错误
工业以太网布线有几条铁律，违反任何一条都可能埋下隐患。
第一，线缆长度限制。百兆以太网单段线缆最长100米，千兆以太网也是100米，但实际工业现场建议控制在80米以内，给信号裕量留余地。超过100米必须加交换机或中继器。
第二，走线路径远离干扰源。网线和动力线平行走线时，间距至少20厘米；如果动力线是大功率变频器输出线，间距要50厘米以上。交叉走线时必须90度垂直交叉，避免平行长距离耦合。
第三，弯折半径不能太小。M12预制网线的弯折半径不小于线缆外径的6倍（静态布线）或10倍（动态拖链布线）。弯折太狠会破坏双绞线的绞距，影响差分信号的抗干扰能力。
第四，避免混用不同编码。D编码和X编码的M12连接器外形一样，但内部针脚排列不同，物理上可以插合但信号不通。我们建议在设备上用不同颜色的标识环区分编码——D编码用蓝色环，X编码用黄色环，防止现场人员混插。
第五，拖链应用选专用柔性网线。普通M12预制网线在拖链中反复弯折几百次就会断芯。拖链专用网线用高柔性聚氨酯外皮和高抗弯导体，可承受千万次弯折。我们的新能源汽车线束产品线也用同样的高柔性导体材料，经验可以复用到工业以太网拖链网线。
在工业以太网连接器选型时，如果需要从百兆升级到千兆，或者需要PROFINET/EtherCAT协议认证的连接器，上海科迎法可以提供完整的M12连接器配套方案，包括连接器、预制网线、分线盒和面板安装座。
