电磁阀连接器是个不起眼的小零件，但气动系统里出问题最多的就是它。我们每年给气动元件厂家供应上百万套电磁阀连接器，售后反馈的问题集中在三类：接线接错导致电磁阀不动作、防护不到位进水短路、选型不匹配插不上。这些问题其实都不复杂，但确实困扰了不少现场工程师。今天把电磁阀连接器的选型、接线和故障排查一次讲清。
电磁阀连接故障排查和选型方法

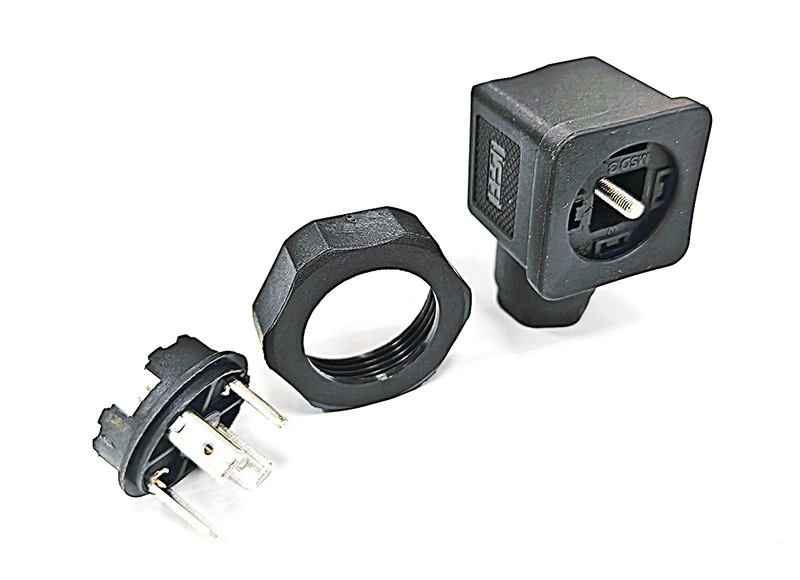

电磁阀连接器产品实拍
Type A和Type B的区别
电磁阀连接器最核心的分类是DIN EN 175301-803标准中的Type A和Type B两种形式。Type A也叫"方型插头"，接口尺寸是18mm，是目前工业气动系统中最常见的规格。Type B也叫"圆型插头"，接口尺寸是16mm，用得相对少一些。两种类型的插头物理尺寸不同，不能互换，选型时必须确认电磁阀线圈上的接口是Type A还是Type B。
判断方法很简单：量一下电磁阀线圈接口的内径。Type A的内径约18mm，Type B的内径约16mm。或者直接看电磁阀的产品说明书，上面会标注接口标准。如果实在不确定，拍张电磁阀线圈接口的照片发给连接器厂家，我们帮客户确认过无数次。
接线方法：三根线别接错
电磁阀连接器的接线看起来就三根线，但接错一根就会出问题。标准的Type A电磁阀连接器内部有三个接线端子，标注为1、2、4（不是1、2、3，这是DIN标准的规定）。
1号端子接电源正极（通常是棕色线），2号端子接电源负极或零线（通常是蓝色线），4号端子接保护地线（通常是黄绿线）。接线时用小一字螺丝刀拧松端子螺丝，把线芯插入接线孔，再拧紧。注意线芯不要露太长，露出端子外面1到2mm就够了，露太长容易碰到相邻端子造成短路。
有个常见错误：把1号和2号接反了。直流电磁阀接反了不会动作（但有指示灯的会亮），交流电磁阀接反了一样能动作但不影响使用。建议不管直流交流都按标准接线，避免后续维护时混淆。
带指示灯和带续流二极管的区别
电磁阀连接器有三种配置：普通型、带指示灯型、带续流二极管型（也叫带保护电路型）。
普通型就是纯接线端子，没有额外功能。带指示灯型在端子旁加了一个LED灯，通电时亮，方便现场判断电磁阀是否得电。直流电磁阀的指示灯有极性，接反了不亮但不会损坏。交流电磁阀的指示灯不分极性。
带续流二极管型专门用于直流电磁阀。直流线圈断电瞬间会产生反向感应电动势，电压可达额定电压的数倍，可能损坏PLC的输出继电器。续流二极管并联在线圈两端，断电时给感应电动势提供泄放回路，保护PLC输出。注意续流二极管有极性，必须和电磁阀线圈的极性一致，接反了会导致电磁阀无法正常工作。
选型建议：交流电磁阀选普通型或带指示灯型；直流电磁阀选带指示灯+续流二极管型，多花十几块钱但保护了PLC输出模块，性价比很高。
进水短路是最常见的故障
电磁阀连接器在气动系统中工作环境通常比较恶劣：油污、粉尘、水溅、振动。我们接到的售后问题里，进水短路占比超过一半。
进水的原因通常是密封圈没装好或老化。电磁阀连接器的密封圈在插头和线圈接口之间，安装时确认密封圈在正确位置，拧紧插头时手感到位后再拧四分之一圈。密封圈是丁腈橡胶材质，在油污环境下2到3年就会老化变硬，失去弹性。建议每次设备维护时检查密封圈状态，发现变硬变形及时更换，一个密封圈几毛钱，但能避免几百块的电磁阀线圈被烧。
选型清单
选电磁阀连接器需要确认五个参数：接口类型（Type A还是Type B）、接线方式（螺丝压紧还是焊接）、是否带指示灯、是否带续流二极管、线缆外径。把这五个参数确定了，基本能锁定到具体型号。
上海科迎法公司大楼照片
我们上海科迎法的电磁阀连接器产品线覆盖Type A和Type B全系列，标配IP65防护，可选IP67。同时我们的M12连接器也广泛应用于气动控制系统的传感器接线，两者配套使用可以为气动设备提供完整的连接方案。如果你在电磁阀连接器选型或接线上有问题，可以联系上海科迎法技术团队，我们帮你确认参数。
