在制造业中，测量是决定产品合格与否的最终裁决。一把卡尺、一只千分尺、一台三坐标测量机，曾经是每个机加工车间的标配。但这些传统工具各有各的局限。
卡尺和千分尺依赖人工读数，误差随操作者经验波动，测量复杂形状时更是力不从心。三坐标测量机精度虽高，但测量速度慢、需要编程、且接触式测头可能划伤柔软或薄壁工件。面对微小电子元件、柔软橡胶件、复杂曲面零件，传统测量手段正在逼近能力的边界。
CCD视觉测量设备的出现，补上了这块短板。
原理不复杂：拍照、提取边缘、计算尺寸

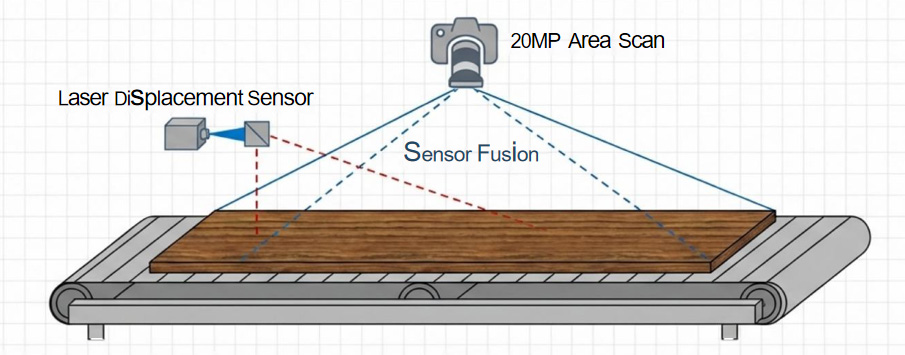

CCD视觉测量设备的工作原理并不神秘。产品放置在测量平台上，CCD工业相机在专业光源照明下对产品进行拍照，图像传送到计算机后，软件提取产品边缘轮廓和关键特征点，通过亚像素算法精确计算出尺寸数据。整个过程非接触、全自动，操作者只需将产品放上平台、点击“测量”按钮，几秒钟后数据便自动生成。
CCD图像传感器的核心优势在于低噪声和高灵敏度。在同样的光照条件下，CCD获取的图像比普通相机更清晰、细节更丰富，为后续的高精度测量提供了可靠的数据基础。亚像素算法则进一步将测量分辨率从像素级别推进到亚像素级别，相当于在不增加硬件成本的前提下大幅提升了测量精度。

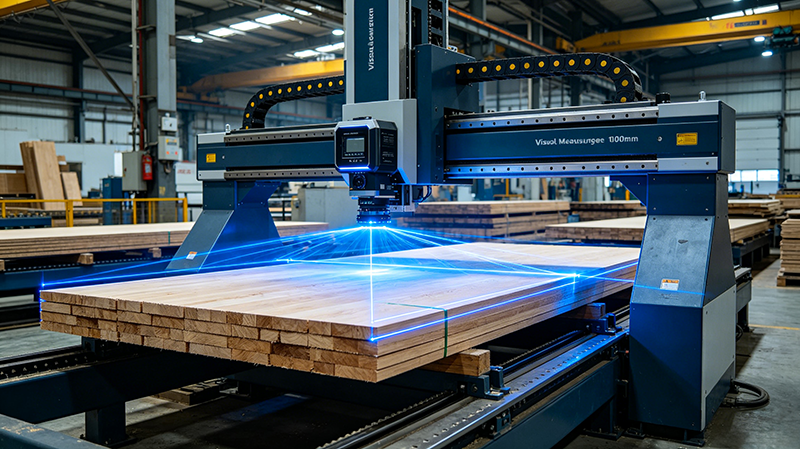

一套完整的CCD视觉测量设备由高分辨率CCD工业相机、远心光学镜头、LED照明系统、高精度运动平台、图像处理软件和自动报表系统构成。远心镜头消除了普通镜头在大视野下的透视畸变，确保测量结果不受物体位置偏移的影响。
能测什么：从孔径到角度，从平面到轮廓
CCD视觉测量设备的测量能力覆盖了绝大多数工业测量需求。在尺寸测量方面，支持长度、宽度、高度、直径、半径、间距、孔径等几何尺寸的高精度测量，测量精度可达±0.001mm。针对螺纹、齿轮等复杂零件，可精准测量牙尖角、螺距、齿形、牙型角等参数。在形位公差方面，支持圆度、直线度、平行度、垂直度、位置度的精确评定。在角度测量方面，可测量产品的角度、锥度、斜面角度。轮廓对比功能则将产品实际轮廓与标准图纸进行叠加对比，快速识别偏差区域。测量完成后系统自动生成报表，支持Excel、CSV、PDF等多种格式输出。
典型应用场景与选型建议
在精密加工领域，用于轴类、齿轮、螺纹、模具等精密零件的尺寸检测与形位公差评定。在电子制造领域，用于连接器、PCB板、芯片封装等微小元件的尺寸测量。在医疗器械领域，用于骨科植入物、手术器械等高精度部件的尺寸验证。在科研与检测机构，用于材料测试、产品认证等需要精确数据的场景。
选型时重点关注测量精度是否满足产品公差要求，重复精度是否稳定，测量视野能否覆盖被测产品的最大尺寸，软件是否支持自动编程和批量测量，数据输出格式是否与现有系统兼容。
CCD视觉测量设备用非接触的方式解决了“人工测不准、接触式伤工件、微小件测不了”的长期痛点。上海科迎法围绕高分辨率CCD成像、亚像素算法、自动化平台三大核心，为精密制造、电子、医疗等行业提供可落地的视觉测量解决方案。
