螺纹是机械连接中最常见的结构形式之一，广泛应用于汽车零部件、石油管材、紧固件、航天航空等领域。螺纹质量的好坏，直接关系到连接强度、密封性能和装配可靠性。螺纹牙型不完整、螺距偏差超差、锥度不合格、密封面损伤等问题，都可能导致连接松动、泄漏甚至安全事故。
传统螺纹检测主要依赖螺纹规、三坐标测量等接触式方法，不仅效率低下，还容易因操作不当造成螺纹二次损伤。随着钢管螺纹机器视觉测量系统国家标准的制定推进，螺纹视觉检测正从非标定制走向标准化、规范化。
技术原理：螺纹视觉检测的核心技术
螺纹视觉检测设备基于机器视觉与图像处理技术，通过高分辨率工业相机采集螺纹图像，利用图像处理算法分析螺纹的几何特征，实现螺纹参数的自动化测量与缺陷判定。
在硬件层面，系统通常包含工业相机、光学镜头、环形光源、运动控制模块及数据采集单元。针对螺纹牙型角的反射特性，环形LED光源可有效增强螺纹牙尖与牙底的对比度，使牙型轮廓清晰呈现。

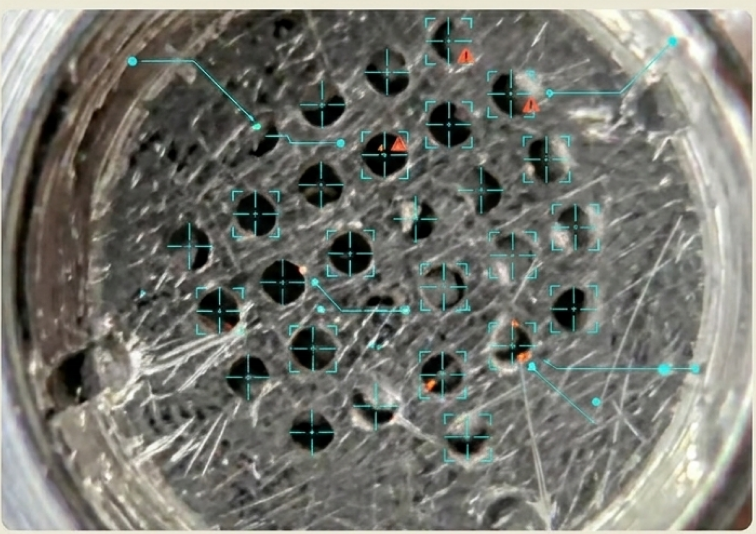

在算法层面，系统通过模式匹配与图像定位技术，自动定位螺纹区域，计算螺纹牙的个数、牙型角度、螺距等参数。检测一个螺纹的时间可控制在10毫秒左右，满足高速产线的在线检测需求。对于没有螺纹或螺纹不完整的工件，系统可快速识别并输出报警信号给剔除机构。
检测能力与关键参数

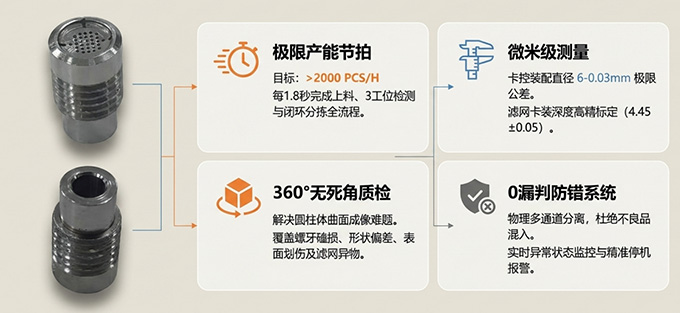

螺纹视觉检测设备的检测项目覆盖面广。在几何尺寸方面，可自动测量并计算锥度、螺距、齿高、齿顶高、齿厚、齿顶径、密封直径等关键参数。在形位公差方面，可检测螺纹椭圆度、密封面椭圆度等。在角度参数方面，可检测导入侧角度、承载侧角度、密封面角度等。
在性能指标上，依据钢管螺纹机器视觉测量系统国家标准，系统综合测量精度应不低于±0.01mm，重复性误差不大于±0.01mm，测量模块分辨率达0.001mm。系统需在10-50℃环境温度范围内保持测量偏差在±0.01mm以内，防护等级不低于IP65，适应工业现场环境。
典型应用场景
在石油管材行业，钢管螺纹的精度要求极为苛刻。钢管螺纹机器视觉测量系统可自动完成螺纹参数的全面检测，支持数据追溯与统计分析，填补了国内该领域智能测量系统标准的空白。系统还具备数据不可篡改、自动备份与恢复等特性，确保测量数据的真实性与安全性。
在汽车零部件行业，螺纹视觉检测设备可用于检测冲压件、机加工件的内螺纹有无和牙型完整度。系统通过图像处理算法自动计算螺纹牙数量，检测速度可达每秒5个以上。

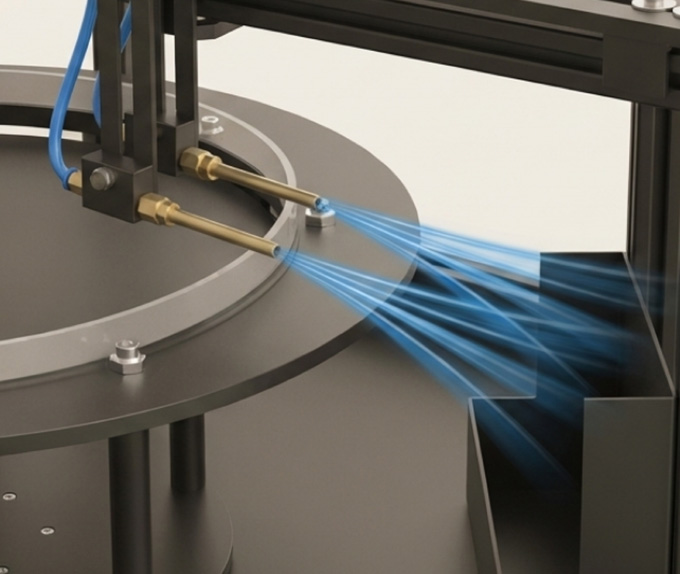

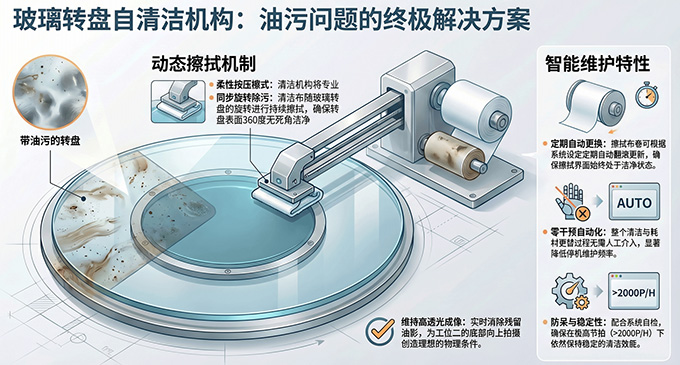

在紧固件行业，螺纹视觉检测设备可用于螺栓、螺母的螺纹参数在线全检。设备集成振动盘上料、自动定位、自动分选功能，配合AI缺陷识别算法，可高效剔除螺纹崩牙、缺牙、乱牙等不良品。
螺纹视觉检测设备的本质，是用非接触式测量替代接触式测量，解决“人工检不准、检不快、检不了”的螺纹检测难题。上海科迎法电气在螺纹视觉检测领域拥有成熟的技术方案积累，围绕高精度成像、AI图像处理、自动化执行三大核心，为石油管材、汽车零部件、紧固件等行业提供可落地的螺纹在线检测解决方案。
