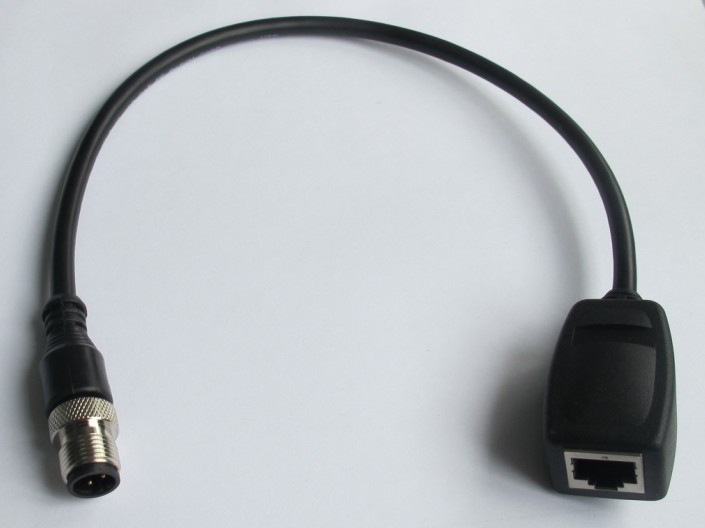

M12转RJ45防尘防振型工业以太网电缆组件

产品定位：为振动与粉尘环境设计

M12转RJ45防尘防振型工业以太网电缆组件是上海科迎法电气科技有限公司针对高振动、多粉尘现场推出的成品线缆。M12端沿用双头连接器的预注一体成型工艺，直头或弯头、公头或母头任选；RJ45端不采用普通塑料水晶头，而是工业级防尘防振结构，芯数3至12芯，长度按现场定制。

它与常规M12转RJ45组件的差别不在M12端，而在RJ45端如何对抗振动与粉尘。数控机床的切削区、工程机械的底盘、机器人的工具端，都是持续冲击加金属粉尘的环境，普通办公级水晶头在这里往往撑不过一个保养周期。

标准水晶头的三个短板

普通RJ45水晶头靠一枚塑料卡扣固定在端口上，卡扣没有锁紧力，设备振动时会缓慢退出，接触电阻随之上升；塑料壳体不导电，无法形成屏蔽通路，变频器干扰直接耦合到8根芯线上；插合面存在缝隙，粉尘进入后附着在金片上，造成接触不良。这三个问题叠加，现场表现就是偶发掉线、重启后恢复。

防尘防振型的解决思路

防尘防振型RJ45接头采用金属外壳或加强型结构，把卡扣、壳体和尾部护套做成一个受力整体。壳体承担插拔力与侧向冲击，锁扣增加保持力，尾部护套把电缆与接头连成一体，粉尘没有可进入的通道。三项措施配合，才能在振动环境中维持连接不松脱、信号不中断。

RJ45端结构：外壳、锁扣与护套

这一端的结构决定了组件的抗振寿命。设计时要在保持标准RJ45端口兼容性的前提下，尽量增加锁紧面积、屏蔽面积和护套包覆长度，而不能简单地把塑料壳换成金属壳。

金属外壳与加强型结构

金属外壳将水晶头的受力面向外扩展，插拔时手指捏住的是壳体而不是内部芯片，减少误操作造成的金片变形。壳体与端口金属罩接触后形成屏蔽，抑制共模干扰。加强型结构则在塑料壳体内部增加筋位与包边，在不改变端口尺寸的条件下提高抗冲击能力，适合对重量和成本敏感的部位。

锁扣防脱设计

锁扣的保持力来自卡扣厚度、回弹行程与壳体配合精度。防尘防振型接头的卡扣加厚，回弹行程留有余量，插入后卡扣贴住端口卡槽而不是仅靠一点接触。部分结构在锁扣外侧增加护片，避免线缆被踩踏或拖拽时把卡扣压断，这也是现场最常见的失效形式之一。

尾部护套与密封

尾部护套从水晶头一直包覆到电缆外护套，形成一段刚性过渡区。护套内壁与电缆外径贴合，注塑后没有明显间隙，粉尘和水汽难以沿护套内壁进入压接区。护套长度需要兼顾弯曲性能，过长会使接头在狭窄空间内难以插入，过短则起不到应力释放作用。

插拔手感与端口兼容

加强型结构仍按标准RJ45端口尺寸设计，可直接插入交换机、工控机与PLC的以太网口，不需要专用插座。插拔力比普通水晶头略大，这是锁扣加厚带来的正常现象。操作时应捏住壳体垂直插入，避免斜插顶弯金片，拔出时先压下锁扣再平直退出。

振动环境下的接触保持

振动不会一次性破坏连接，而是通过微小位移不断磨损接触面。理解这一点，才能解释为什么同样的组件在静态测试中完全合格，装到设备上却出现周期性的通信中断。

触点正压力与镀金层

RJ45金片与端口簧片之间依靠正压力维持接触，振动会使两者产生微米级滑动，正压力不足时接触电阻波动。M12端接触件表面镀金，接触电阻≤8mΩ，镀金层同时抑制氧化与硫化，使接触面在长期微动后仍保持低阻。RJ45端金片同样需要足够的镀层厚度，避免铜基体暴露。

插合到位与二次固定

插合不到位是振动松脱的起点。插入时应听到清晰的卡扣回弹声，并轻拉电缆确认锁扣已经卡住。振动量级较大的设备，可在接头附近增加线缆固定点或使用带锁紧结构的端口附件，把振动能量分散到固定件上，而不是全部由卡扣承担。

线缆固定与活动余量

线缆在设备运动部位要留出活动余量，余量不足会把拉力传到接头上；余量过大又会在运动中甩动，反复撞击相邻部件。固定点应设在接头后方一段距离处，使护套到固定点之间保留一段可弯曲的自由长度，同时避免固定卡箍直接压在护套根部。

M12端螺纹锁紧与IP防护

M12×1螺纹锁紧

M12端通过M12×1外螺纹与设备插座的内螺纹旋合，锁紧力来自螺纹而非卡扣，因此抗振能力天然优于RJ45端。旋合时应先对准编码凸台再拧入，手感顺滑无阻滞，拧紧后接头与插座端面贴合，不允许靠拧螺纹来强行纠正插针错位。

插合状态下的IP67

M12端采用预注一体成型，插头与电缆一体注塑，无接缝、无间隙，插合状态下防护等级达到IP67，可有效防尘防水。需要说明的是，IP67成立的前提是螺纹拧紧、端面密封圈受压；若悬空放置或半拧状态使用，防护能力不成立，这一点在清洗工位和户外设备上尤其要注意。

端面清洁与临时防护

检修时拆下的接头应套上护帽，避免粉尘落在密封圈与插针上。重新插合前用干燥无绒布擦拭端面，不要用油性溶剂，溶剂会加速密封圈老化。发现密封圈变形、缺料或粘附金属屑时应更换，不能靠加大拧紧力弥补。

关键参数与规格表

常规配置与电气参数如下，具体数值随芯数、电缆规格和两端结构变化，批量供货以确认图为准。

基本参数

电气性能

型号命名与配置示例

型号字段含义

型号写作M12-公(母)-直(弯)-电缆长度口米/RJ45-水晶头(公或母)-防尘防振型，末尾字段用于区分RJ45端结构。防尘防振型与普通水晶头外形接近，仅凭外观不易识别，订货与备件管理时应以型号为准。

配置示例

M12-公-直-2米/RJ45-水晶头-公-防尘防振型：M12端公头直头，RJ45端公头防尘防振型水晶头，长度2米，适合设备侧面插座与柜内交换机之间的短距离连接。

M12-母-弯-5米/RJ45-水晶头-公-防尘防振型：M12端母头弯头，RJ45端公头防尘防振型水晶头，长度5米，弯头出线避开设备防护罩，适合移动轴附近的布线。

拖链、机器人与AGV应用

拖链与移动轴

拖链内的电缆每完成一个行程就经历一次弯曲与回弹，接头承受的是持续的交变应力而非单次冲击。选PUR护套的高柔性结构，接头处避免直角折弯，拖链内给电缆留出约一成的活动余量，可显著降低水晶头根部断芯的概率。

机器人与AGV车载设备

机器人工具端的相机、力传感器与阀岛常随手腕高速运动，接头需要同时抵抗振动、扭转与油污。AGV上的激光雷达、车载交换机则要面对地面颠簸与频繁启停，锁扣防脱与尾部护套在这里比屏蔽指标更直接影响可用性。安装时应把线缆固定在车体上，避免悬空摆动。

安装与维护

安装顺序与紧固

先在设备断电状态下把M12端对准编码凸台旋入，拧紧后再把RJ45端插入交换机端口，最后整理线缆并固定。顺序反过来容易在拧M12时把已插好的水晶头别弯。RJ45端插入后轻拉确认卡扣受力，M12端拧紧后目视检查端面是否贴合。

维护与更换

日常点检重点看三处：RJ45锁扣是否断裂、护套根部是否鼓包、M12端面密封圈是否完好。发现锁扣断裂应立即更换，不能靠胶带缠裹临时应付；护套鼓包说明内部芯线已受拉扯，继续使用会出现时通时断。更换时整根换新，不建议现场剪断重压水晶头，注塑结构一旦破坏就无法恢复防护。

与标准RJ45组件的对比

结构差异与适用边界

标准组件胜在成本低、插拔轻便，适合控制柜内固定敷设、无油污无强振的场合；防尘防振型在锁扣、壳体、护套三处加强，适合机床、机器人、工程机械、轨道交通、风力发电等振动与粉尘同时存在的现场。两者M12端工艺相同，差异集中在RJ45端。

选型建议

判断依据可以简化成三个问题：设备是否有持续振动、现场是否有粉尘或切削液、线缆是否随运动部件移动。三项中有两项成立，就应选防尘防振型；仅为柜内短距离固定连接，标准型即可，不必为用不到的防护付出成本。

品质保障与定制服务

认证与质量体系

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。M12双头连接器系列产品完全可替代进口，已多次出口到欧美、东南亚、中东市场。

定制范围

上海科迎法电气接受非标定制，包括特殊芯数、特殊电缆材质、特殊电缆长度、特殊出线方向、特殊接触件类型、屏蔽与非屏蔽选择等。RJ45端可按金属外壳或加强型结构选配，也可指定线序与护套颜色，样品确认后再批量生产。
