新能源汽车高压线束的定位
新能源汽车高压线束是连接动力电池、电机、电控与高压附件的电能传输通道，属于整车高压系统中截面最大、载流最高、安全等级最严的一类线束。它不同于仪表与车身线束，整根线束从导体、绝缘、护套到端子与密封都要围绕大电流、高电压和长期振动三项工况来设计，任何一处材料或工艺的妥协都会在温升与绝缘上暴露出来。
承载的回路
线束主要敷设在电池包与高压配电盒、电机控制器与电机、车载充电机与充电插座之间，也用于电动空调压缩机、PTC 加热器等高压附件。不同位置的电流波形差异很大：电池与电机的直流回路以持续大电流为主，电机三相回路存在开关纹波，充电回路则在充电过程中长时间稳定载流。线束设计与选型需要按各自回路的特点分别核算。
与低压线束的区别
高压线束以 35 平方、50 平方、70 平方等大截面电缆为主，导体根数多、单丝粗，绝缘层厚，端子为专用大电流结构。低压线束则以细线多芯、密集接插件为特征。两者在压接设备、检测项目与安装方式上都不同，高压线束的下线检测必须包含耐压与温升，低压线束更多关注导通与针位。
导体结构与截面设计
绞合导体
高压线束的导体采用多股绞合铜线，而不是单根实心铜棒。绞合结构让线束在整车布置时能够弯曲、在振动中吸收形变，避免导体与绝缘层之间产生相对位移。绞合节距与紧压度需要控制：节距过大导体易松散、端部不易压接；紧压过度则柔顺性下降，弯曲时外层单丝承受过大应力。
镀层与抗氧化
铜导体在高温与潮湿环境中容易氧化，氧化层会显著抬高压接界面的接触电阻。因此导体表面常做镀锡处理，镀层均匀覆盖单丝，既抑制氧化又便于压接时形成金属结合。镀层厚度需与压接工艺匹配，过薄在压接中被挤破，过厚则影响焊接与压接的润湿与结合强度。
截面规格与定制
常规供货截面为 35 平方、50 平方、70 平方，覆盖多数动力与充电回路。截面选择要同时考虑额定电流、持续通电时间、环境温度、散热条件与允许压降，不能仅按峰值电流取值。除标准三档外，导体截面、绞合根数与绝缘厚度均可根据客户的具体要求定制生产，并给出对应的外径与弯曲半径建议。
绝缘层与护套层
绝缘层的作用
绝缘层直接包覆导体，是高压安全的第一道屏障。它需要具备足够的耐电强度、低介电损耗和稳定的机械性能，挤出时控制偏心度，避免局部厚度不足成为耐压薄弱点。绝缘层与导体之间要有适当附着力，防止水汽沿界面渗透；同时又不能包覆过紧，否则在低温弯折时容易出现内应力开裂。
PUR 护套
本产品电缆为 PUR 韧劲电缆。PUR 护套在耐磨、耐油、耐低温和抗撕裂方面表现均衡，适合底盘、机舱等存在砂石冲击、油污与温度循环的部位。护套挤出后需保证表面光滑、无气泡与杂质，厚度均匀，与绝缘层之间不出现脱层。护套的硬度按安装部位选择，经常弯折的部位用较软牌号，易受石击的部位用较硬牌号。
阻燃与耐温
整车对线束材料有阻燃要求，明火移开后应能自熄，燃烧滴落物不能引燃周边部件。耐温方面，护套与绝缘需在整车规定的温度区间内保持柔韧与绝缘性能，短时高温工况按客户给定的温度曲线评估。具体耐温等级取决于所选材料牌号，可按客户要求定制，选型时以材料说明与试验报告为准。
屏蔽结构与电磁兼容
屏蔽形式
高压回路在开关瞬间产生较高的电压变化率，容易向周边低压信号线辐射干扰。对干扰敏感或本身辐射较强的回路，可在绝缘层与护套之间增加编织屏蔽或绕包屏蔽。编织屏蔽柔顺、抗弯折，适合有位移的部位；绕包屏蔽覆盖率高，适合固定敷设。屏蔽层的材料、编结密度与覆盖率按干扰频段与整车 EMC 方案确定。
屏蔽层引接
屏蔽效果取决于屏蔽层能否在端部低阻引出。引接方式包括屏蔽环压接、屏蔽夹固定和连接器内的屏蔽簧片接触，接触面积要足够、连接要连续，不能只搭接少量编织丝。引接后还需与整车接地网络可靠连接，搭铁面应清除油漆与氧化层，按规定扭矩紧固。所有产品的电气指标符合 EMC 等相关标准。
端子压接与密封结构
端子选型

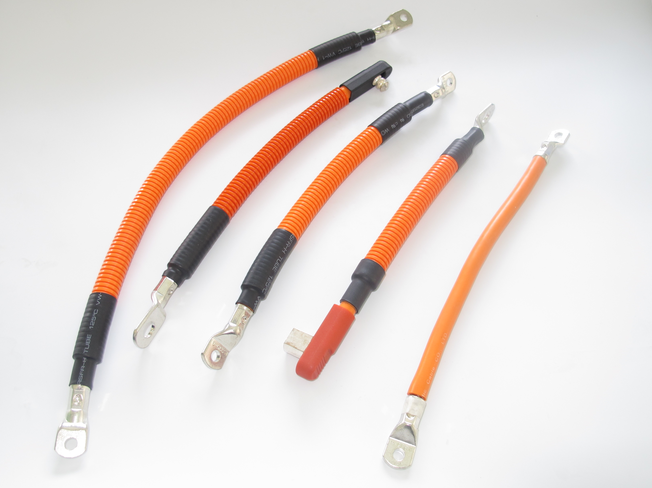

高压线束端子按对接对象分为环形端子、管形端子与连接器专用端子，材质多为铜合金，表面镀锡或镀银。端子的压接筒内径必须与导体绞合外径对应，不得以大压小，也不得为适配孔径而剪除单丝。端子与连接器的配合还需考虑载流面积与插拔次数，长期大电流工况下应选择接触面积更大的结构。
压接工艺
压接前按工艺文件剥除绝缘，剥切长度与导体外露长度一致，不得伤及单丝。压接时控制压接高度、宽度与位置，使导体在压接筒内均匀填充，形成紧密的金属结合。模具按端子规格配对，换型后先做首件剖切与拉脱力确认，再连续生产。压接不良的典型表现是局部电阻升高，在温升测试中会明显暴露。
密封与防水
产品防护性能达 IP67 及以上。密封依靠连接器内的密封圈、端子后的密封塞以及护套与壳体的配合实现，密封塞的孔径必须与导线外径匹配，穿孔时不得损伤绝缘。未插合的端头在运输与装配前应加防尘帽，避免异物进入。线束在整车上的插接部位应避免积水与泥浆直冲，必要时加装护套或改变走向。
线束走向与固定
弯曲半径与走向
大截面线束的弯曲半径远大于细线，强行折弯会使导体外侧拉伸、内侧起皱，绝缘层在长期振动下出现裂纹。布置时应按线束外径预留弯曲空间，转向处采用弧形过渡，避免直角折弯。走向应沿底盘或专用支架敷设，避开碰撞吸能区、运动件行程与高温热源，并在图纸上标注分支出口与固定点位置。
固定与防护
固定采用扎带、支架与卡扣，间距按线束刚度确定，弯曲段与分支根部适当加密。卡扣与线束外径匹配，过紧会压扁护套，过松会产生窜动与摩擦。与钣金孔、焊缝、棱边接触的位置应加护套或隔离，靠近热源处加装隔热套管。线束不得被其他零件压覆，也不能跨越需要拆卸的部件，以免维修时反复拆装。
耐振动与耐温表现
振动工况
整车行驶中，线束承受来自路面与动力总成的持续振动。振动对线束的影响集中在三处：端子压接界面的微动磨损、连接器插合部位的相对位移、线束与支架接触点的摩擦。设计上通过绞合导体吸收形变、通过锁扣与卡扣限制位移、通过护套隔离摩擦，把振动引起的损伤控制在可接受范围。
温度工况
线束自身发热来自导体电阻与端子接触电阻，外部热源则来自电机、电控与排气管。载流温升与外部烘烤叠加时，护套与绝缘的老化速度会加快。布置时应让线束远离热源，无法远离时加装隔热护套并适当降低载流余量。材料选型时按部位的最高温度选择牌号，避免用同一材料覆盖全部位置。
环境介质
底盘部位会接触泥水、砂石与融雪盐，机舱部位会接触机油、冷却液与清洗剂。PUR 护套对油类与磨耗的耐受较好，但长期浸泡或强溶剂环境下仍需验证。对耐盐雾有要求的部位，端子镀层与壳体材料需相应提高等级，避免出现铜绿与接触电阻上升。
下线检测与质量验证
电性能检测
每根线束下线后进行导通、短路与耐压检测。导通确认回路连续无断点，短路确认回路之间没有意外搭接，耐压确认绝缘层在规定电压下不击穿、漏电流在限值内。带连接器的线束还要核对针位定义与锁止状态，防止错针、退针。检测数据按批次留档，便于后续追溯。
尺寸与外观
按图纸核对总长、分支长度、端子角度与出线方向，偏差超出公差的返修或报废。外观检查护套有无划伤、气泡、色差与变形，端子有无裂纹与毛刺，屏蔽层引接是否牢固，标识是否清晰。尺寸与外观问题往往在总装时才暴露，因此下线检查必须逐根执行，不能只做抽检。
温升试验
公司设有实验室与计量室，产品经过严格的温升测试合格。测试时对整根线束加载至规定电流，监测导体与端子的温度变化，直至热平衡，确认温升处于客户认可范围。由于考核对象包含压接端子与连接器接触件，温升数据能同时反映载流截面与压接质量是否匹配。
定制服务与供货
定制范围
可按客户要求定制导体截面、线束长度、端子形式、连接器型号、屏蔽方式、护套颜色与标识。定制时需提供回路功能、额定电流、工作电压、环境温度、安装空间与走向示意，工厂据此核算截面与绝缘厚度并出图确认。打样阶段提供样品验证，量产阶段按批次交付并附检验记录。
体系与商务
