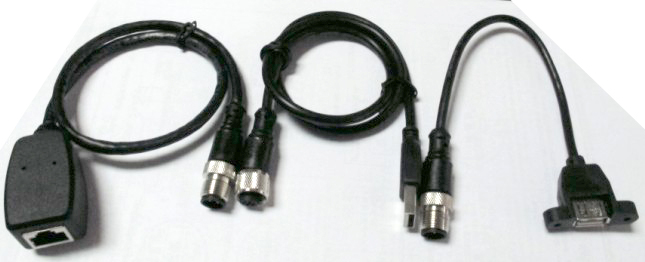

M12双头连接器转USB预铸电缆组件是上海科迎法电气科技有限公司推出的工业级转接电缆组件,采用与M12双头连接器相同的预注一体成型工艺制造。组件一端为M12×1标准圆形连接器(直头或90°弯头可选,针型或孔型可选),另一端为USB标准接口(Type-A或Type-C可选),中间为定制长度的电缆,芯数覆盖3至12芯的多种规格。
“预铸”二字是它与普通焊接转接线的分界。线缆与两端插头在模具中一次注塑成一体,芯线、焊点、屏蔽层全部被封在塑料体内,没有可拆的护套、没有外露的热缩管。成品拿到现场就是一件完整器件,插上即用,不需要电工再剥线、上锡、包胶带。

产品定位与预铸工艺
预铸一体的含义
预铸是把端接与封装放在工厂完成:芯线按图纸焊接到插头触点,屏蔽层与壳体连接,随后整体放入模具注塑。注塑料在压力下充满插头尾部与线缆之间的空隙,冷却后形成一个连续实体。这个过程决定了组件的密封性、抗拉强度与外观一致性,也决定了它无法在现场拆开修理。
与现场装配的差别
现场装配的转接线,质量取决于操作者的剥线长度、焊锡量、胶带缠绕手法,同一批线可能条条不同;注塑温度与压力也无法控制,护套与线缆之间常留有微小缝隙。预铸组件把这些变量收进模具与工艺参数,批次之间差异小,防水与抗拉性能有可复现的保证。
双头结构与成型细节
M12端成型结构
M12端由金属壳体、绝缘体、镀金触点与注塑尾套组成。壳体带M12×1螺纹,用于与设备插座锁紧;插合面设密封圈,插合后压紧形成IP67防护。注塑尾套包住壳体尾部与线缆,形成一段由硬到软的过渡区,这一段既是密封面,也是整条组件受力最集中的位置。
USB端成型结构
USB端同样是注塑一体结构,内部触点在注塑前完成焊接与定位,外壳把插头本体与线缆包成整体。Type-A按矩形接口尺寸成型,Type-C按扁平双面对称接口成型,可正反插入。USB端不具备M12那样的螺纹锁紧与密封,属于便利型接口,适合放在干燥侧操作。
两端一致性
双头组件的两端在同一套模具体系内成型,注塑料、颜色、表面处理与过渡区形状保持一致,成品外观整齐,成组安装时不显杂乱。一致性还体现在长度公差上:按图纸下料、按工装定位,同批产品的成品长度差异小,成批布线时不必逐条量测调整。
三至十二芯的配置逻辑
三至五芯配置
三至五芯是最常见的传感器与小型设备配置,通常为电源正、电源负、信号输出或通信线。针位少、线径相对粗,单芯可承载较大电流,适合带供电的场合。选择这一档时,重点确认设备端口的极性与针位,避免把电源正负接反造成设备损坏。
六至十二芯配置
六至十二芯用于多路信号并行的设备,例如多参数变送器、编码器、带状态反馈的执行机构。针位密集后,单芯载流能力下降,布线时更要注意电源与信号分离、成对信号相邻布置。芯数越多,注塑时芯线在插头内的排布越关键,这也是预铸工艺相对手工装配的优势所在。
芯数与USB端的匹配
USB端为通用四线接口,实际可用芯数有限,因此六芯以上规格通常用于M12端接入多路信号、USB端只取其中需要的几路,其余芯线在USB端做绝缘收拢。订货时应说明USB端需要引出哪几路,避免出现“M12端接满、USB端只有两路通”的误解。
线长与出线方向定制
线长的确定
线长按设备端口到上位机接口的实际走线路径测量,再留出插拔与盘绕余量。预铸组件的长度在注塑前即已固定,成品不能加减,因此下单前的测量必须准确。走线经过桥架、穿管或绕过多道弯时,应按路径分段累加,而不是按直线距离估算。
出线方向的定制
M12端可选直头或90°弯头。直头适合面板正面插拔、空间开阔的位置;弯头适合设备侧壁、贴墙安装或线缆需要沿面板折返的场合,可避免线缆在插头根部被强行折成直角。出线方向属于模具结构的一部分,订货时须明确,不能到货后再调整。
尾部过渡区
预铸组件在插头与线缆之间有一段锥形过渡,这段过渡的作用是把刚性插头与柔性线缆平顺连接,避免刚度突变。过渡区越长、锥度越缓,抗弯折性能越好,但占用空间也更大。选型时若安装空间狭小,应与厂家确认过渡区尺寸,而不是事后强行弯折。
抗拉与弯折性能
抗拉结构
注塑时塑料渗入线缆护套外表面并与屏蔽层、抗拉构件形成机械咬合,拉力由护套与注塑料共同承担,而不是全部作用在焊点上。这一结构使组件在受到轴向拉扯时,芯线焊点不易被直接拉脱,这也是预铸组件比手工线更耐用的关键原因之一。
弯折与使用习惯
弯折寿命与使用方式关系极大。插头后方留出一段自然弧度、把线缆重量交给支架、避免在插头根部反复折返,是三条最有效的做法。反之,若把线缆紧贴面板用扎带勒死,弯折应力全部集中在过渡区,护套会先起皱、再开裂,最终导致进水与断芯。
屏蔽与信号完整性
可选屏蔽结构
电缆可选屏蔽或非屏蔽。屏蔽型在缆芯外设编织层,抑制变频器、伺服与中频设备带来的干扰;非屏蔽型线体更轻、更软,适合干扰不大且移动频繁的场合。预铸时屏蔽层在插头内与壳体连通,屏蔽的连续性由模具与工艺保证,不依赖现场手法。
接地的配合
屏蔽要在两端形成有效路径才起作用。M12端插合后壳体与设备插座连通,USB端壳体是否接地取决于上位机接口结构。若上位机为浮地笔记本,屏蔽层只能单端接地,此时抗共模干扰能力有限,必要时改用非屏蔽线并缩短长度,比强行两端接地更稳妥。
关键参数与规格
下表列出本系列预铸组件的接口与机械环境参数,M12端出线方向与极性、USB接口类型、芯数、护套材质与颜色均在可选范围内,具体以订货型号为准。
| 项目 | 规格参数 |
|---|---|
| 接口配置 | 一端M12×1 / 一端USB |
| M12端出线方向 | 直头或90°弯头(可选) |
| M12端极性 | 针型(公头)或孔型(母头)(可选) |
| USB接口类型 | Type-A / Type-C(可选) |
| 芯数 | 3-12芯(可选) |
| 线缆护套 | PVC或PUR |
| 屏蔽结构 | 可选屏蔽或非屏蔽 |
| 护套颜色 | 黑色、灰色、黄色等(可选) |
| 防护性能 | IP67(M12端插合状态) |
| 工作温度 | -25℃至+85℃ |
| 插拔寿命 | ≥500次(M12端) |
机械与环境参数
IP67指M12端在插合状态下的防尘与短时浸水防护,未插合或USB端均不在该等级内。工作温度-25℃至+85℃覆盖车间与电柜环境。插拔寿命≥500次针对M12端螺纹插合,USB端按通用接口插拔次数另行评估,频繁插拔时应选Type-C以减少插反与磨损。
电气参数
电气参数按芯数分为两档:3-5芯档额定电流5A、额定电压60V;6-12芯档额定电流2A、额定电压60V;两档耐冲击电压均为1250V,接触电阻≤8mΩ,绝缘电阻≥500MΩ。供电回路应按所在档位核算,不要以少芯档的电流套用到多芯成品上。
| 电气参数 | 3-5芯配置 | 6-12芯配置 |
|---|---|---|
| 额定电流 | 5A | 2A |
| 额定电压 | 60V | 60V |
| 耐冲击电压 | 1250V | 1250V |
| 接触电阻 | ≤8mΩ | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ | ≥500MΩ |
出厂检测与包装
逐条检测项目
预铸组件不做抽检放行,而是逐条检测:按图纸核对通断,测量接触电阻与绝缘电阻,检查屏蔽层与壳体的连通性,观察注塑体有无气泡、缺料、飞边,M12端再做插合密封检查。检测结果与批次编号对应留存,便于后续追溯。
包装与储运
成品按长度盘绕或成条平放,两端插头加防尘保护,避免运输中相互磕碰。外箱标注型号、长度、芯数、数量与批次,成批交货时按订单分箱。储运应避免重压、雨淋与长期日晒;库存时间较长时,使用前复测绝缘与通断,确认注塑体无裂纹再接入设备。
典型应用与安装
典型应用场景
本产品用于工业现场传感器数据采集、PLC程序上传下载、仪器仪表与上位机通信、设备参数配置、数据记录仪连接等场合。M12转USB的预铸结构,特别适合需要把现场设备接到笔记本、工业平板或采集终端,又要求线缆经得起搬运与反复插拔的工位。
安装要点
安装时先确认M12端编码、极性与设备插座一致,对准针位后旋紧螺纹,再把USB端插入上位机。线缆在插头后方留出自然弧度并适当固定,不要让插头承受线缆重量。USB端插拔沿轴向用力,避免左右摇晃;长期不用时拔下并加盖防尘帽,防止粉尘进入接口。
型号编码与订货
编码规则
本系列型号按“M12-公(母)-直(弯)-L□m-USB-A/Type-C”书写,依次表示M12接口、M12端极性、M12端出线角度、线缆长度与USB端接口类型。芯数、护套材质、屏蔽形式与颜色作为附加信息在订货单中注明。
| 编码字段 | 含义解释 |
|---|---|
| M12 | M12×1接口端 |
| 公(母) | M12端接插件极性 |
| 直(弯) | M12端出线角度 |
| L□m | 线缆长度,□处填数字,如L2m |
| USB-A/Type-C | USB端接口类型 |
订货需提供的信息
订货请提供完整型号、芯数、M12端编码与极性、USB端类型、线长、护套材质与颜色、是否屏蔽,以及使用环境(固定工位、频繁移动、是否有油污)。例如M12-公-直-L2m-USB-A表示M12端为公头直头、USB端为Type-A、线长2米;M12-母-弯-L5m-USB-C表示M12端为母头弯头、USB端为Type-C、线长5米。
产品已通过CE/LVD、CE/EMC及IP67防护等级认证,生产工厂通过ISO9001:2015质量管理体系及IATF16949:2016汽车行业质量管理体系认证,所有材料符合RoHS环保要求。预铸组件为整体密封结构,不接受现场拆改;线长、芯数与出线方向须在模具开动前确认。
