M8弯形预制一体式孔型连接器（90°带电缆）

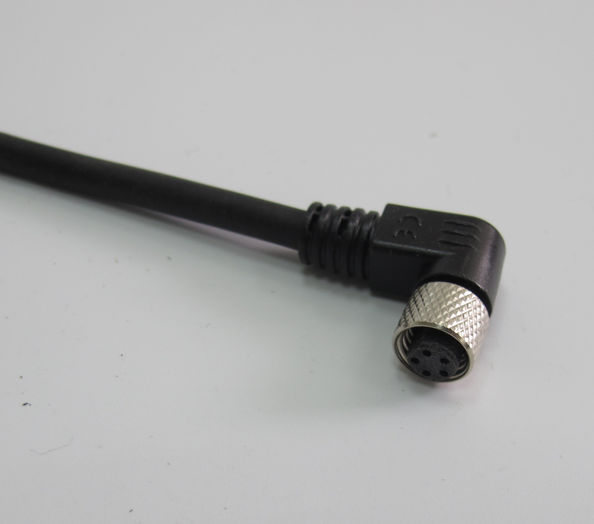

M8弯形预制一体式孔型连接器（90°带电缆）是上海科迎法电气针对狭小空间信号连接开发的工业级连接器。产品采用M8×1连接螺纹、孔式（母头）插头、90°弯形出线，电缆与接头在工厂端完成一体化注塑预制，用户无需现场剥线、压接或焊接，确认芯数与长度即可直接安装。

它的形态决定了适用面：弯形让电缆沿设备表面走线，显著降低安装高度；预制让密封与接触质量脱离现场手工水平；孔型则与设备侧针型插座配对，是传感器、执行器与分布式I/O上最常见的接口组合之一。

产品定位与核心优势

M8接口外径仅8mm，配合3~6芯的位数，足以覆盖绝大多数传感器的供电与信号需求。在设备越做越紧凑、面板可用面积越来越小的趋势下，弯形预制线束承担的是"把接线做成成品件"的角色：装配现场只做插合，不做电气作业。

90°弯形结构的价值

弯形出线让电缆紧贴设备表面横向走，避开上方障碍物，安装高度比直头明显降低，适合厚度有限的盖板内、靠墙的传感器接口与柜门内侧。相比直头，它减少了电缆在接头处的弯曲应力，避免芯线因过度弯折而断裂。

预制一体与现场自接的差别

预制一体把剥线、压接、注塑全部放在工厂完成，密封由模具保证，批次差异小，适合批量装配与长期运行；代价是长度与芯数出厂固定，断线只能整根更换。现场自接款（KYF8K□WT-NC系列）可反复拆装、断线可续接，但密封与接触质量取决于装配水平。判断依据仍是那句：线长会不会变，坏了要不要修。

结构组成与工作原理

孔型接口与编码

插头为孔式（母头），与针式（公头）插座配合，靠孔内簧片夹持针脚。标准防插错编码为A型，也可选B型，两者插不进对方的插座，从而避免同规格不同回路的误插。选型时必须与设备端插座的编码一致。

锁紧与密封

M8×1螺纹旋合锁紧，端面贴合时O型密封圈受压形成插合面密封；电缆侧由注塑包覆与护套连成整体，没有可拆接缝。两段密封都由工厂工艺保证，这是预制款在现场最省心的地方，也是它防护表现稳定的原因。

弯头本体与出线

弯头本体为工程塑料，内部走线通道把插孔组与电缆连接段折成90°。注塑后在接头根部形成一段过渡区，使电缆在受拉或摆动时不直接把力传到插孔组；机械寿命＞500次插拔，可按常规维护频率估算使用年限。

关键参数与规格

技术参数

电气与机械性能解读

额定值随位数变化：3芯可承载4A、60V，4-6芯降至1.5A、30V，原因是触点间距随位数增加而缩小。接触件镀金后接触电阻≤8mΩ，保证微弱信号不被压降淹没；绝缘电阻≥500MΩ，配合IP67密封可用于潮湿环境。选型时按实际负载留余量，不要用3芯的数值推算多芯回路。

电缆与导体配置

导体规格

导体截面覆盖0.15mm²至0.34mm²，对应传感器与执行器的常规电流需求。截面偏小的线绕性好、适合细密走线，截面偏大的线抗拉与载流更稳；位数多的产品通常配较细导体，以免整体外径过大影响M8尾部的密封与夹紧。

PVC 与 PUR 护套

PVC护套成本低、柔韧适中，适合固定安装与室内设备；PUR护套耐磨、耐油、抗水解，适合拖链与频繁移动的场合。护套颜色可选黑、黄、灰、蓝，便于按回路或功能区分，检修时一眼能认出信号线与动力线。

屏蔽与总线电缆

可选屏蔽结构，在护套内增设编织或铝箔层，把干扰挡在信号线之外；总线电缆则按Profibus、DeviceNet、EtherCAT、EtherNET/IP、ProfiNET、CANopen等协议的对数与阻抗要求制作。变频器、伺服驱动器附近的传感器线路优先选屏蔽型。

防护与可靠性

IP67 的成立条件

IP67表示尘密并可短时浸水，但只在插合锁紧状态下成立。插头拔下后，插座端与插头端的插孔仅具备防尘能力，冲洗或户外淋雨的未插合接口必须加防护帽。拖拽电缆、斜向旋入导致端面未贴合，是现场渗水最常见的两个原因。

耐温与耐介质

工作温度-25℃~+85℃，覆盖车间温差与设备内部温升。耐介质能力由护套决定：PUR对油类与切削液的耐受更好，PVC以常规环境为主。遇到冷媒、清洗剂、强酸碱等渗透性介质，应提供介质名称与接触方式，由厂家确认护套与密封件适配性后再定型。

抗振与拖链使用

螺纹锁紧提供抗振基础，注塑过渡区避免接头根部应力集中。用于拖链时应选PUR或拖链专用电缆，并按电缆规格留出弯曲半径，不要把弯曲半径压到极限；固定端留一段自然弯曲，可显著延长线束寿命。

订购信息与选型

型号对照

型号后缀L2M表示2米长度，可按需变更为L5M（5米）或其他数值。型号中K代表孔型、WT代表90°弯形，与直头型号（ZT）的区别只在出线方向，接口与电气参数一致。

选型要点

先定点数与编码，确认与设备端插座一致；再定护套（固定安装用PVC，油污与拖链用PUR）；随后定长度并核对走线空间；最后确认是否需要屏蔽、总线结构或尾端定制。位数与编码一旦确定，其余为可选变量，便于系列化备件。

安装与接线指导

安装与固定

设备端装针型面板插座，按说明书开孔固定，再旋入本线束。旋合时手持插头本体而非拉电缆，旋到端面贴合不再松动为止。弯形出线需在侧面预留电缆转弯空间，固定支架应装在电缆自然弯曲段之后，避免把力传到接头。

尾端处理

线束尾端为散线，按端子排或I/O模块的剥线长度剥开护套，避免伤及芯线绝缘；多芯线按颜色与编号对应接线图，接完逐点核对。屏蔽型电缆的屏蔽层应在设备侧单点接PE，不要两端悬空。需要浸锡、预装RJ45或其他接头、加热缩管时，可在下单时由工厂预制完成。

典型应用场景

传感器与执行器连接

传感器信号采集与执行器控制是主要用途，尤其是安装空间紧凑、需要贴着面板走线的位置。工业机器人与伺服电机的编码器反馈连接对屏蔽与抗振要求较高，宜选PUR护套加屏蔽结构。

总线与动态场合

现场总线分布式I/O从站的连接可用对应协议的总线电缆；拖链等动态弯曲场合选PUR电缆并留足弯曲半径。对已使用进口M8弯形连接器的设备，本产品可作为同规格替换件，减少订货周期与备件成本。

常见问题与排查

插合后渗水：检查端面是否旋到贴合、O型圈是否缺失变形，以及电缆在接头后方是否被拉出或护套破损。

信号跳变：先确认屏蔽层是否接地、是否与动力线共管，再检查触点是否污染氧化。

插不进插座：核对编码A/B是否一致、对插端是针型还是孔型，同极性或异编码都无法插合。

5芯只能过1.5A：位数增加后触点间距缩小，额定值按表下调，负载偏大时改用3芯并把供电分开走。

长度不够或过长：长度可定制，按实测路径下单即可，避免现场剪断重接破坏密封。

质量保障与定制服务

认证与供货

产品防护等级IP67，材质符合ROHS要求，通过CE/LVD、CE/EMC认证；公司通过ISO9001:2015及IATF16949汽车行业质量体系认证。产品线成熟、供货稳定，一般数量订货为现货或短期内发货，并已出口欧美与东南亚市场。

定制范围

支持电缆尾端浸锡、预装RJ45或其他接头、热缩管封装等定制，也可按需调整芯数、编码、护套材质、颜色与长度，满足特殊布线要求。
