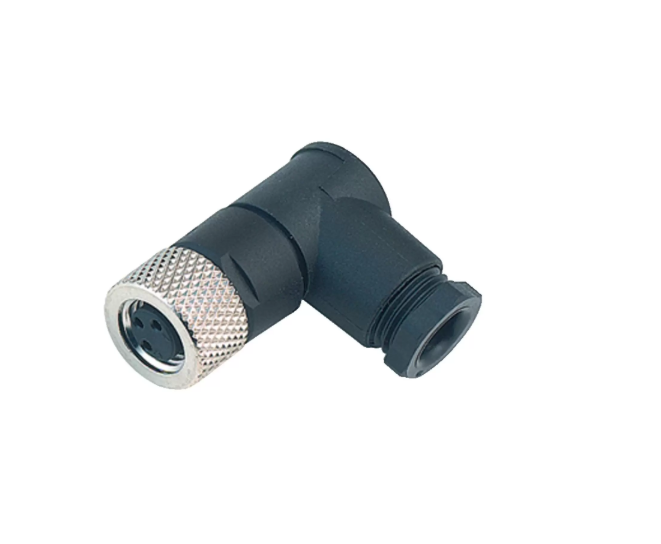

M8孔型弯头现场自接连接器（塑料款）

M8孔型弯头现场自接连接器（塑料款）是上海科迎法电气为需要现场接线与反复维护的场合提供的M8连接器型号，订货型号为KYF8K□WT-NC(4-6)。产品采用M8×1螺纹接口、孔型（母头）接触件、90°弯头出线，接线端为可拆结构，用户在现场剥线后自行完成螺丝压紧或焊接，适配4-6mm外径电缆。

它与预注一体带线型号的分工很明确：预注型的密封由工厂注塑保证、开箱即用，但长度与芯数出厂即定；现场自接型把接线权交给用户，同一只插头可配不同长度与材质电缆，损坏后能重新剥线续接，代价是密封与接触质量取决于现场操作是否规范。

型号：KYF8K□WT-NC(4-6)；特点：孔型（母头）｜90°弯头出线｜螺丝压紧/焊接可选｜2-6芯｜IP67防护｜总线协议兼容。

产品定位与核心优势

M8接口外径仅8mm，适合装在空间紧张的传感器、小型执行器与紧凑控制柜上。现场自接款的优势不在于装配效率，而在于灵活与可维护：一只插头对应一段自备电缆，线长随现场调整，断线可续接，备件只需备插头而不必按长度备整根线束。

现场自接与预注一体的取舍

批量定型、追求一致性与装配节拍的设备，优先选预注一体带线型号，密封由模具保证、无手工变量；试制、改造频繁、线长经常调整或现场返修量大的工位，选本型号更合适。判断标准可以简化为一句话：这条线的长度会不会变，坏了要不要修。

塑料款壳体绝缘好、重量轻、成本可控，适合常规工业环境中的信号与低压供电连接。它不承担外壳屏蔽与抗强冲击的职责，这类需求应交给金属壳体型号；在同一台设备上混用两种壳体时，注意两者的防护与接地方式并不相同。

结构组成与工作原理

90°弯头本体

弯头本体把插合方向与出线方向折成90°，电缆沿设备表面横向走，插头根部不会被顶到障碍物。与直头相比，它在盖板厚度受限、贴墙安装、侧壁走线的位置更有优势，也减少了电缆在接头处的弯折应力。

弯头的另一个作用是缩短安装高度：直头插头的电缆沿轴向伸出，需要预留一段竖直空间；弯头把这段空间转为横向，适合柜门内侧、机械臂末端等"上面没有余地、旁边还有位置"的结构。选择弯头前应确认横向是否有足够空间让电缆转弯。

孔型接触件

插头内为孔型（母头）接触件，与针型（公头）插座配对，靠内壁簧片夹持针脚。接触件镀金处理，接触电阻≤8mΩ、绝缘电阻≥500MΩ，耐腐蚀抗氧化，适合微弱信号与低压供电回路长期工作。

锁紧与密封圈

M8×1细牙螺纹旋合锁紧，端面贴合时O型密封圈受压，插合面达到密封；电缆侧由尾部密封件与夹紧结构把护套固定，型号中的NC即带电缆密封圈。两处密封都依赖装配质量，这是现场自接款与预注款最本质的差别。

两种接线方式

螺丝压紧式

剥线后把芯线插入端子孔，拧紧螺丝即可完成连接，不需要焊接设备。优点是操作快、可反复拆装，适合现场维修、小批量生产与调试期改线；需要注意的是螺丝必须拧到位，线头不能有散丝，否则接触电阻会随振动漂移。

螺丝压紧式的端子孔径与4-6mm电缆的芯线截面要匹配：芯线过细时压不实，过粗时塞不进。多芯电缆剥开后按颜色分组，芯线剥皮长度与端子深度相当，插入后先轻拉确认被夹住，再拧紧螺丝。

焊接式

焊接连接的接触更稳定，抗振动性能更好，适合批量预装或振动明显的设备。焊接时控制烙铁温度与时间，避免烫伤绝缘与密封件；焊点应饱满无虚焊，焊后清理残渣再装配，否则残渣会影响密封与绝缘。

关键参数与型号说明

基本参数

电气性能

型号编码

电缆适配与选型

4-6mm 外径配合

尾部密封按4-6mm外径设计，电缆过细会导致密封件压不实，过粗则塞不进或夹紧后护套变形。选线时先确认护套实际外径（含屏蔽层后的总外径），再对照型号后缀；屏蔽电缆与非屏蔽电缆的外径往往不同，不能只看标称平方数。

现场裁线时，剥除护套的长度以能回装尾部密封件为准，过长会使密封件失去夹持段，过短则芯线在弯折处受力。裁好的电缆端面应平整，屏蔽电缆还需把屏蔽层收拢处理，避免散丝刺破绝缘。

电缆材质与长度

本型号只提供插头本体，电缆由用户自备，常见搭配是PVC（室内固定安装）与PUR（耐磨耐油、适合拖链与往复运动）。长度按现场路径裁剪，预留少量余量即可；需要统一外观时也可采购配套的PVC或PUR成品电缆，由工厂预制线束。

防护与可靠性

IP67 与装配质量

插合锁紧、尾部密封到位时整机可达IP67，可防尘并承受短时浸水。现场自接款的等级能否兑现，取决于两道工序：螺丝或焊点是否牢固，尾部密封件是否压紧、电缆是否被拉出。装配不到位时，标注的等级不会自动生效。

耐温与耐油

连接器本体工作温度-25℃~+85℃，与常规工业环境匹配。耐油与耐冷媒能力主要看所选电缆护套与密封件材质，PUR护套在油污与切削液环境下更合适；涉及冷媒、清洗剂等渗透性介质时，应提供介质信息由厂家确认适配性。

抗振与插拔寿命

螺纹锁紧抗松脱，机械寿命≥500次插拔。振动场合优先选焊接式，并在电缆尾部留出自然弯曲段加固定；螺丝压紧式应定期复紧，防止长期振动导致端子松动。

现场接线操作要点

装配步骤

顺序是先穿尾部密封件与夹紧件，再剥线接线，最后回装压紧。剥线长度按端子孔深度控制，不要过长导致裸露铜丝外露；多芯线按颜色或编号对应接线图，接完逐点核对后再旋紧插头。

常见操作错误

三类错误最常见：忘记先穿尾部零件，导致返工重接；线头散丝未绞紧，造成接触电阻不稳；密封件压偏或电缆被拉出，造成尾部渗水。装配完成后拉一下电缆确认不松动，再做通电与信号测试。

典型应用场景

空间受限的安装位

设备侧壁、薄盖板内侧、控制柜门板附近，90°弯头能把电缆贴着表面引出，避免直头被障碍物顶住。微型传感器、小型执行器与紧凑控制柜的接口改造，常以这款插头替换原有直头。

维护与备件场景

AGV、包装机械、输送线的传感器线经常被挂断，现场自接款可当场续接恢复生产；备件管理上只需备插头与一卷电缆，比按长度备整根线束更省。试制线与频繁改线的工位也适合用它过渡。

需要成批交付、又不希望现场装配质量波动的项目，可以先用本型号确定接口规格，再由工厂按同规格做成预注一体线束；两者接口一致，替换时不需改动设备端插座。

常见问题与排查

尾部渗水：先查密封件是否压偏、电缆外径是否在4-6mm内，再查电缆是否被拉扯脱离夹紧位。

信号时断时续：多为螺丝未拧紧或线头散丝，重新接线并复测接触电阻；焊接式则检查是否有虚焊。

插头旋不进：核对编码是否为A编码、对插端是针型还是孔型，针孔同极性无法插合。

能不能配更粗的电缆：超出4-6mm外径时密封与夹紧均不可靠，应改选对应外径规格，不要强行装配。

装配后测绝缘不合格：检查是否有散丝搭接、焊渣残留或芯线剥皮过长，重新处理后复测；若仍不合格，多为芯线绝缘被烙铁烫伤，需剪断重接。

品质保障与定制服务

认证与质量体系

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。

定制范围

上海科迎法接受非标定制，包括特殊芯数、特殊电缆材质、特殊电缆长度、特殊防护等级等；也可按设备接口提供配套的预注一体线束，减少现场接线工作量。

散件按只包装，接头端单独防护，存放于干燥通风处，远离油污与强紫外线；装配前先确认密封件齐全，避免装到一半发现缺件。
