M8孔型直头预注一体带线连接器

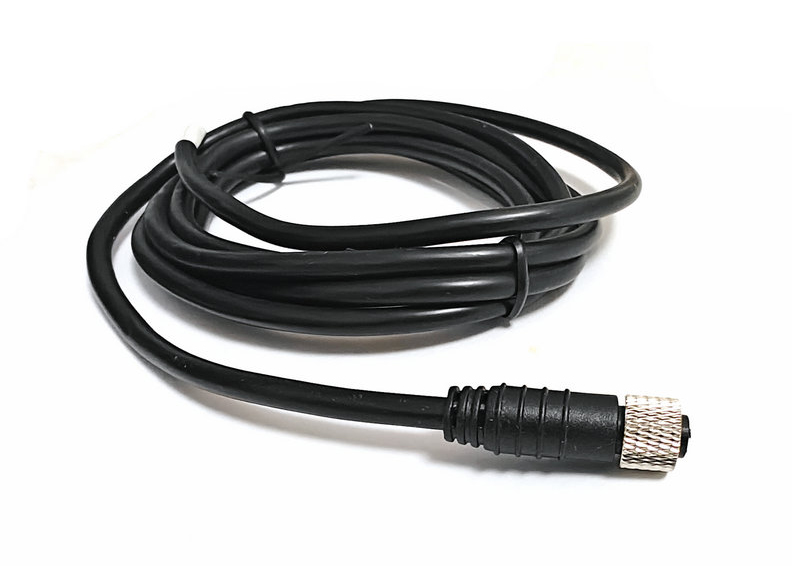

M8直头预注一体带线连接器（孔型）是上海科迎法电气M8连接器系列中与针型线束配对的成品线束型号，订货型号为KYF8K□ZT-L□M。产品采用M8×1螺纹接口、孔型（母头）接触件、180°直头出线，电缆与插头在工厂端注塑一体成型，另一端为散线，现场无需剥线、压接或焊接即可接入设备端子。

预注一体的价值在于把接线工作前置到工厂：密封由注塑模具保证，接头与电缆之间不存在可拆接缝，批次间防护表现一致；现场只需要旋合插头。它的边界也很清楚——芯数与长度在出厂时固定，断线只能整根更换。因此它适合已定型、批量装配的设备，而不是仍在频繁改线的试制工位。

型号：KYF8K□ZT-L□M；特点：孔型（母头）｜180°直头出线｜预注一体成型｜PVC/PUR电缆可选｜IP67防护｜总线协议兼容。

产品定位与核心优势

M8接口外径仅8mm，在传感器密集、柜内空间紧张的产线上，它是把控制点塞进有限面板面积的常用手段。孔型线束通常接在设备端，一端与设备上的针型面板插座配对，另一端散线进入柜内端子排，等于把一段"预制好的屏蔽线"直接送到接线位。

核心优势有三：直头出线让电缆沿轴向直线伸出，穿管与走线槽顺手；注塑包覆使IP67防护不依赖现场手工质量；电缆材质、颜色与长度可在下单时指定，PVC用于常规室内设备，PUR用于油污与往复运动部位，屏蔽结构用于变频器附近的干扰环境。

与针型型号的配对关系

孔型与针型互为配对件，不能同极性对接。判断方法看设备端插座：插座为针型（公头）时装孔型线束（本型号），插座为孔型时选针型线束（KYF8J□ZT-L□M）。编码也要一致，A、B编码混用会导致插不进或接触不良。直头与弯头的差别仅在出线方向，弯头型号（KYF8K□WT系列）用于侧壁与薄盖板安装位。

结构组成与工作原理

孔型接触件与簧片

插头内为孔型（母头）接触件，靠内壁簧片的弹性变形夹持对插的针脚。簧片结构对插拔力与接触电阻影响很大：夹持过松会因振动出现瞬断，过紧则插拔费力。接触件镀金后接触电阻≤8mΩ、绝缘电阻≥500MΩ，可长期用于微弱信号与低压供电回路。

M8×1 螺纹锁紧

接口为M8×1细牙螺纹，靠旋合锁紧。旋到位时两端面贴合、密封圈被压缩，接触件保持轴向定位，机械寿命≥500次插拔。细牙螺纹抗振松脱好，但对操作有要求：只把插头推入不旋紧，既没有密封也不算连接完成。

密封结构

密封分两处：插合面靠O型密封圈阻断水汽，电缆侧靠注塑包覆把护套与插头连成整体，中间无可渗漏接缝。屏蔽型电缆在护套内增设编织或铝箔层，屏蔽连续性从插头壳体延伸到电缆，适用于伺服与变频环境。

关键参数与规格

基本参数

电气性能

芯数越多，触点间距越小，额定电流与电压随之下调，这是M8接口的固有规律。按实际负载留余量选型，不要用3芯的4A去推算5芯回路；供电与信号混合时应把大电流回路单独走3芯型号。

材料与制造工艺

壳体与触点材料

壳体为增强型工程塑料，绝缘好、抗冲击、重量轻，在狭小空间内不会引入金属导电风险。触点基材经镀金处理，兼顾低接触电阻与抗氧化。若现场磕碰频繁或需要外壳屏蔽连续性，应改用金属壳体型号，而不是靠加长电缆弥补。

注塑一体成型

注塑在插头本体与护套交界处形成连续包覆层，取代螺帽加夹紧圈的机械密封。密封质量由模具与注塑参数决定，重复性好；代价是接头与电缆成为一体，断线必须整根更换。注塑完成后经导通检测与密封抽检才进入包装。

电缆材质与外被

护套分PVC与PUR：PVC成本低、柔韧适中，适合固定安装与室内设备；PUR耐磨、耐油、抗水解，适合切削液区与拖链部位。屏蔽型增设屏蔽层，总线电缆按总线要求制作对数与阻抗，拖链电缆强化抗弯折寿命。护套有黑、黄、灰、蓝可选，便于按回路区分。

防护与可靠性

IP67 的成立条件

IP67指尘密并可短时浸水，但只在插合锁紧状态下成立。插头拔下后，对插端暴露的针脚仅有防尘能力，冲洗与户外淋雨的接口必须加防护帽。现场反馈的进水，多数是锁紧未到位或密封圈缺失，与等级标注无关。

耐温与耐介质

工作温度覆盖-25℃~+85℃，可对应车间冬夏温差与设备内部温升。耐介质能力取决于护套：PUR对油与切削液耐受较好，PVC以常规环境为主。遇到冷媒、清洗剂、强酸碱等渗透性介质，应提供介质名称与接触方式由厂家确认适配性，不按通用型号直接套用。

抗振与插拔寿命

螺纹锁紧提供抗振基础，注塑包覆避免电缆在接头根部反复弯折断芯。机械寿命≥500次插拔。振动场合的关键是让电缆在接头后方留出自然弯曲段并加固定支架，而不是把线束绷直受力。

安装与接线

设备端安装

设备端先装针型面板插座，按说明书开孔固定，再旋入本线束。旋合时手持插头本体，不要拉扯电缆，旋到端面贴合为止。直头需在轴向预留插拔与弯曲空间，正上方有盖板时改选弯头型号或调整插座位置。

散线端接入

散线端按端子排或I/O模块的剥线长度剥开护套，避免伤及芯线绝缘。多芯线按颜色与编号对应接线图，接完逐点核对，防止电源正负接反。需要压接端子、尾端浸锡、预装接头或加热缩管时，可在下单时提出由工厂预制。

屏蔽接地

屏蔽电缆的屏蔽层在设备侧单点接PE或屏蔽端子，不要两端悬空，也不要与动力线共管。变频器与伺服附近优先屏蔽型；长距离走线时信号线与动力线分槽，可明显降低偶发跳变。

型号命名与选型

编码含义

型号按"系列+极性+芯数+出线形式+长度"读取，例如KYF8K5ZT-L5M即M8孔型、5芯、直头、5米线束。极性位由J换K即完成针孔切换，其余参数不变，便于同一设备统一备件规则。

标准型号对照

上表为2米PVC常规配置，5孔型号带/B后缀对应B编码。需PUR护套、屏蔽结构、总线或拖链电缆时在型号后追加说明；长度改5米则写L5M。选型顺序为定点数、定针孔、定直弯、定电缆与长度。

典型应用场景

微型传感器与执行器

电感式、光电式、压力与流量传感器的出线端多为M8接口，本线束可直接接分布式I/O或小型控制柜。机器人末端执行器、夹爪、吸盘上的阀岛与传感器接线空间小，孔型线束在设备端更常见，配合拖链电缆可随动作摆动。

紧凑设备与移动平台

AGV、包装机械、输送线、锂电与光伏设备的分度机构控制点密集、检修窗口窄，预制线束能缩短装配工时并减少接错。机床限位检测点与食品医药设备的外部接口，更看重冲洗环境下的密封与护套耐介质能力。

常见问题与排查

插合后仍进水：先确认是否旋到端面贴合，再检查插座端O型圈有无缺失、变形或沾异物，最后看电缆在接头后方是否被拉扯破损或长期浸在积液里。

信号偶发中断：多为未锁紧、触点污染氧化或屏蔽层未接地。重新旋紧、清洁触点并把屏蔽层接PE，通常即可恢复。

断芯能修吗：不能，注塑包覆不可拆卸，需整根更换。若工位频繁改线，应改用M8弯头现场自接型号，用可拆装端子换维护灵活性。

为什么5芯只过1.5A：触点增多后间距缩小，额定值下调。负载接近4A时选3芯型号，把供电与信号分开。

和针型能混用吗：不能，针孔互为配对件。确认插座极性后再下单，编码也必须一致。

品质保障与定制服务

认证与出厂检测

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，材质符合ROHS环保指令要求。出厂前对线束做导通与外观检查，并对密封结构抽检，保证批次一致性。

包装、储运与定制

线束按长度盘绕装箱，接头端单独防护，存放于干燥通风处，远离油污、酸碱与强紫外线。上海科迎法接受非标定制，包括特殊芯数、特殊编码、特殊电缆材质、长度、颜色及防护等级等。
