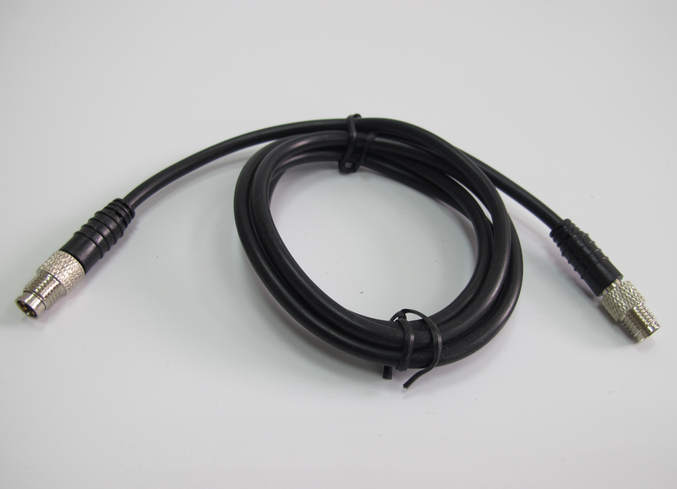

M8针型直头预注一体带线连接器

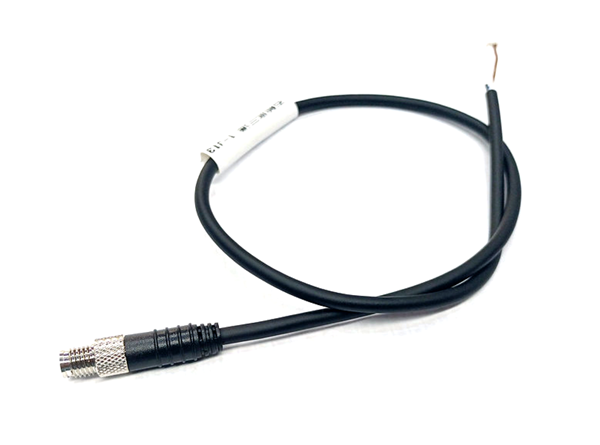

M8针型直头预注一体带线连接器（塑料款）是上海科迎法电气M8连接器系列中的成品线束型号，订货型号为KYF8J□ZT-L□M。产品以M8×1螺纹接口、针型（公头）接触件、180°直头出线为基本形态，电缆与插头在工厂端经注塑一体成型，线束另一端为散线，用户无需剥线、压接或焊接即可接入设备端子排或PLC输入输出点。

预注一体与现场自接是M8连接器的两类成型思路。预注型的密封由工厂注塑模具保证，接头与电缆之间没有可拆结构，防护一致性好、批次差异小，适合批量装配与长期连续运行的设备；代价是芯数与长度在出厂时已经固定，现场不可改线。现场自接型可以反复拆装维护，适合调试期长、备件种类需要精简的场合。明确设备是一次性定型还是频繁改造，是选择这两类产品的第一判断。

型号：KYF8J□ZT-L□M；特点：针型（公头）｜180°直头出线｜预注一体成型｜PVC/PUR电缆可选｜IP67防护｜总线协议兼容。

产品定位与核心优势

M8接口外径仅8mm，是工业传感器与执行器最常见的微型连接规格。在控制柜空间被压缩、传感器越装越密的场合，M8直头预注线束的作用是把"接线"这件事从现场移到工厂：客户按芯数和长度下单，到货插上即用，装配节拍不再受剥线和焊点质量影响。

这一型号的核心优势可以归结为三点：一是注塑一体带来的密封稳定性，插合锁紧后防护等级可达IP67，且不因现场手工操作而波动；二是直头出线使电缆沿轴向直线伸出，穿管、穿护套、走线槽都顺手，线束走向容易规划；三是电缆材质、颜色、长度可在下单时选择，PVC适用于常规室内设备，PUR适用于油污与往复移动部位，屏蔽结构适用于变频器附近的干扰环境。

与孔型、弯头型号的分工

同一M8家族内，针型（公头）与孔型（母头）必须成对使用，极性由设备端接口决定：设备端为孔型插座时选针型线束，设备端为针型插座时选孔型线束（KYF8K□ZT-L□M）。直头与弯头的区别在出线方向：直头适合轴向空间充裕、走线方向明确的安装位；弯头（KYF8K□WT系列）适合设备侧壁、盖板厚度受限的位置，电缆贴着表面走，不打折插头根部。

结构组成与配对原理

针型接触件

插头内为针型（公头）接触件，与设备端孔型插座内的簧片孔配对。接触件表面镀金，接触电阻≤8mΩ，绝缘电阻≥500MΩ，可在微弱信号与24V供电回路中长期工作。3芯、4芯、5芯、6芯四种配置对应常见的三线制传感器、双路输出传感器与带电源的复合信号。

M8×1 螺纹锁紧

接口为M8×1细牙螺纹，靠旋合完成锁紧，不依赖卡扣。旋合到位后插头端面与插座端面贴合，密封圈被压缩，同时接触件保持轴向定位，机械寿命≥500次插拔。细牙螺纹的优点是抗振松脱能力好，缺点是必须旋到位，凭"插进去"不算连接完成。

密封与屏蔽路径

密封由两段构成：插合面依靠O型密封圈阻断外部水汽，电缆侧依靠注塑包覆把护套与插头本体连成一体，中间没有可渗漏的接缝。屏蔽型电缆则在护套内增加编织或铝箔层，屏蔽连续性从插头壳体延伸到电缆屏蔽层，适合变频器、伺服驱动等强干扰场合的传感器信号。

关键参数与规格

基本参数

电气性能

芯数增加后触点间距变小，额定电流与额定电压相应下调，这是M8微型接口的普遍规律。选型时按实际负载电流留出余量，不要用3芯的4A去推算5芯回路；供电与信号混合走线时，把大电流回路放在3芯型号上更稳妥。冲击电压800V反映的是短时耐压能力，不等于可长期工作在高压回路。

材料与制造工艺

工程塑料壳体

壳体采用增强型工程塑料，绝缘性能好、抗冲击、重量轻，装配时不会像金属壳体那样在狭小空间里增加导电风险。塑料款的定位是常规工业环境中的信号与低压供电连接；若现场存在频繁磕碰、需要外壳屏蔽连续性，则应转向金属壳体型号，而不是靠加长电缆来弥补。

一体注塑成型

注塑在插头本体与电缆护套交界处形成连续包覆层，取代了传统"螺帽+夹紧圈"的机械密封。这一工序决定了产品的两个特性：一方面密封质量由模具与注塑参数决定，重复性好；另一方面接头与电缆成为一体，出现断线时必须整根更换，不能像现场自接型那样重新剥线。注塑后还要经过通电检测与密封抽检，才能进入包装。

电缆规格与外被

电缆按护套材料分为PVC与PUR两类。PVC成本低、柔韧性适中，适合固定安装与室内设备；PUR耐磨、耐油、抗水解，适合机床切削液区、拖链与往复运动部位。屏蔽型在此基础上增加屏蔽层，总线电缆按现场总线阻抗与对数要求制作，拖链电缆则强化了抗弯折寿命。护套颜色有黑、黄、灰、蓝可选，便于按回路区分。

防护与可靠性

IP67 的实现条件

IP67意味着尘密并可短时浸水，但这一等级只在插合锁紧状态下成立。插头拔下后，插座端暴露的插孔只具备防尘能力，不防水；冲洗设备、户外雨水直淋的场合，未插合的接口必须加防护帽。很多现场反馈的"进水"实际上是锁紧未到位或密封圈缺失，与产品等级无关。

耐温与耐油

产品工作温度为-25℃~+85℃，覆盖常规车间的冬夏温差与设备内部温升。耐介质能力主要取决于护套材料：PUR护套对油类、切削液有较好的耐受性，PVC护套则以常规环境为主。涉及冷媒、清洗剂、强酸碱等渗透性介质时，应提供介质名称与接触方式，由厂家确认护套适配性后再定型，不宜按通用型号直接套用。

抗振动与插拔寿命

螺纹锁紧提供了抗振松脱的基础，注塑包覆则避免电缆在接头根部反复弯折导致芯线断裂。机械寿命≥500次插拔，按日均一次维护计算可覆盖多年使用。振动强烈的场合，重点是让电缆在接头后方留出自然弯曲段并加固定支架，而不是把线束绷直。

安装与接线

设备端安装

设备端先装孔型面板插座，按插座说明书开孔并固定，再将本线束旋入。旋合时手持插头本体而非拉扯电缆，旋到端面贴合、不再松动为止。直头型号需要轴向预留插拔与弯曲空间，若安装位正上方有盖板或相邻器件，应改用弯头型号或调整插座位置。

散线端接入

线束另一端为散线，按端子排或I/O模块的剥线长度剥开护套，注意不要伤及芯线绝缘。多芯线按芯线颜色与编号对应接线图，接完后逐点核对，避免把电源正负接反。需要压接端子、尾端浸锡、预装其他接头或加热缩管时，可在下单时提出，由工厂在预制阶段完成。

屏蔽与布线

选用屏蔽电缆时，屏蔽层应在设备侧单点接入PE或屏蔽端子，不要两端悬空，也不要与动力线共管。变频器、伺服驱动器附近的传感器信号优先用屏蔽型；长距离走线把信号线与动力线分开槽布置，可明显降低偶发跳变。

型号命名与选型

编码含义

型号读法是"系列+极性+芯数+出线形式+长度"。例如KYF8J4ZT-L5M即M8针型、4芯、直头、5米线束。长度位可写任意米数，芯数位与出线位改动时其余参数不变，便于在同一设备上统一备件规则。

标准型号对照

上表为2米PVC常规配置，5针型号带/B后缀对应B编码。需要PUR护套、屏蔽结构、总线电缆或拖链电缆时，在型号后追加材质说明；长度改5米则把L2M写为L5M。选型顺序建议为：先定点数，再定针孔，再定直弯，最后定电缆与长度。

典型应用场景

微型传感器与执行器

电感式、光电式、压力与流量传感器的出线端多为M8接口，采用本线束可直接接入分布式I/O或小型控制柜。机器人末端执行器、夹爪、吸盘上的阀岛与传感器，接线空间小且线束需要随动作摆动，直头型号配合拖链电缆是常见组合。

紧凑设备与移动平台

AGV小车、包装机械、输送线、锂电与光伏设备的分度机构上，控制点密集、检修窗口小，预注线束可以缩短装配工时并减少接错概率。机床的限位与检测点、食品医药设备的外部传感器接口，则更看重冲洗环境下的密封与护套耐介质能力。

常见问题与排查

插合后仍出现进水迹象，怎么查？先确认是否旋到端面贴合，再检查插座端O型密封圈是否缺失、变形或沾有异物；其次检查电缆护套在接头后方是否被拉扯破损或长期浸在积液里。

信号偶发中断，是接触件坏了吗？多数情况来自插合未锁紧、触点表面污染氧化或屏蔽层未接地。重新旋紧并清洁触点，把屏蔽层接到设备PE，通常即可恢复。

预注线束断了一根芯线能修吗？不能。注塑包覆不可拆卸，需整根更换。若该工位经常需要改线或现场返修，应改用M8弯头现场自接型号，用可重复拆装的接线端子换取维护灵活性。

同样是M8，为什么5芯只能过1.5A？触点数量增加后间距缩小，额定电流与额定电压随之下调。负载接近4A时应选3芯型号，把供电与信号分开走。

标配2米、5米不够用怎么办？长度可按下单要求定制，按实际布线路径量取并预留10%左右余量即可，避免线缆冗余造成缠绕。

和孔型型号能混用吗？针型与孔型互为配对件，不能同极性对接。确认设备端插座极性后再下单，A、B编码也要一致，否则插不进或接触不良。

品质保障、包装与定制

认证与出厂检测

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，材质符合ROHS环保指令要求。出厂前对线束做导通与外观检查，并对密封结构抽检，确保批次一致性。

包装与储运

线束按长度盘绕装箱，接头端单独防护，避免运输中受压变形。存放于干燥通风环境，远离油污、酸碱与强紫外线直射；长期库存取出后先检查密封圈状态再上机。

定制范围

上海科迎法接受非标定制，包括特殊芯数、特殊编码（B/D/X/S型）、特殊电缆材质、特殊电缆长度、特殊颜色及特殊防护等级等。提供设备接口照片与接线定义，可缩短确认周期。
