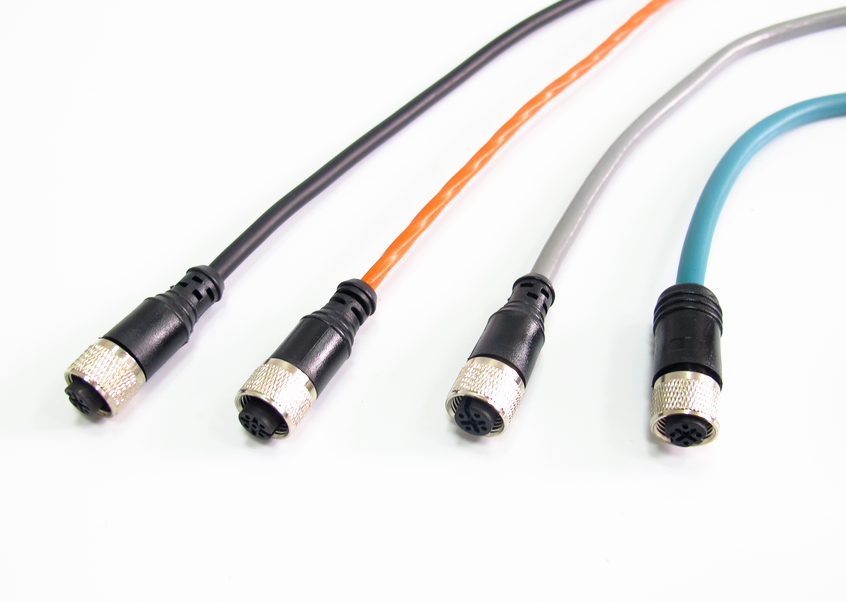

M12电缆插头4芯/5芯预注一体式连接器是上海科迎法电气面向工业现场传感器与总线布线推出的成品线束方案。产品在M12×1标准螺纹接口内布置4个或5个镀金接触件，插头端与电缆经注塑一体成型，尾端为散线，用户按需剪断后接入端子排、PLC模块或接线盒即可投入使用。
与现场自行组装、压接的连接器相比，预注一体式把导体连接、屏蔽处理与密封成型都放在工厂内完成，现场工序只剩剥线与端接。这样做的直接好处是：每一根线束的内部焊接状态、屏蔽层搭接方式和护套成型质量都由模具与工装保证，批次之间的一致性不依赖施工人员的手法。
4芯对应传感器的供电与开关量、模拟量信号，5芯在四芯的基础上多出一路，常见于CANopen、DeviceNet一类的总线节点。产品自2006年投入市场，长期供货于自动化产线改造与整机配套项目，标准配置为2米与5米两种长度，其他长度按客户图纸定制。
产品定位与核心优势
这款连接器的定位是“装上去就能用”的成品电缆组件，而不是需要二次加工的散件。它把三个原本分散在现场的环节合并到了出厂前：接触件与芯线的电气连接、屏蔽层与壳体的搭接、护套与插头本体的密封。对批量机台而言，省掉的是每条线束十几分钟的剥线、压接、测通断与防水处理时间。
核心优势集中在四点。其一，180°直头出线让插头沿电缆轴线方向插入，面板正面不需要额外的侧向空间；其二，注塑一体结构取消了传统组装式的尾盖与密封圈配合面，减少了一个可能渗水的环节；其三，电缆材质、截面积、长度、颜色都可按项目指定，同一副模具可覆盖多种线材；其四，接口与A编码符合通用M12规范，可直接替代同类进口线束。
结构组成与工作原理
插针排列与A编码
4芯型式的四个接触件沿插针座圆周均布，编号1至4；5芯型式在四个外围触点的中央位置再增设一个触点，形成“四外一中”的五点位布局。触点之间由工程塑料绝缘体隔开，插针根部埋入绝缘体，插合时先由导向锥面找正，再靠针孔配合完成电气接触。
标准供货为A编码，即触点按固定角度排布，插头只能与同编码的插座旋合，转一个角度便无法插入。这层机械防错对多芯线束尤其重要：4芯与5芯在同一现场并存时，编码与芯数双重区分可以避免把信号线误插到电源口。除A编码外，B、D、X、S型编码可按项目定制。
一体注塑的密封腔体
插头外壳与电缆护套在注塑模内一次成型。熔体在模腔中包覆住电缆护套外圆并填充插头尾部空腔，冷却后形成一个没有接缝的整体。这样做消除了组装式结构中尾盖与壳体之间的配合间隙，也就取消了该处对密封圈的依赖，水汽与切削液没有沿缝隙进入的路径。
螺纹锁紧机构
插头前端为M12×1外螺纹，配合插座侧的锁紧螺母旋紧。螺纹的轴向力把两端端面压紧，端面间的O形密封圈被压缩到设计压缩量，形成第一道密封。滚花的外圆便于手动施力，在空间受限处也可用专用扳手。旋紧力矩以手感到位、不借助加长杆硬拧为宜，过度施力会让螺纹副与密封圈同时承受不必要的应力。
关键参数与规格表
芯数与标准型号
| 芯数 | 标准2米PVC产品型号 | 额定电流 | 额定电压 |
|---|---|---|---|
| 4芯 | KYF12J4ZT-L2M | 4A | 250V |
| 5芯 | KYF12J5ZT-L2M | 4A | 60V |
型号中的L2M表示2米电缆，换作L5M即为5米，其余长度用同样的方式标注。需要5米以上或非整数长度时，按下单图纸确定，不在标准型号内直接体现。
电缆选项
| 选项 | 可选规格 |
|---|---|
| 电缆材质 | PVC、PUR、PVC屏蔽、PUR屏蔽、总线电缆、拖链电缆 |
| 电缆截面积 | 0.15mm²、0.2mm²、0.34mm²、0.5mm² |
| 电缆颜色 | 黑色（标准）、黄色、灰色、蓝色 |
| 接头颜色 | 黑色（标准）、其他颜色可选 |
| 电缆长度 | 2米、5米（标准），其他长度可定制 |
电气性能
| 项目 | 4芯配置 | 5芯配置 |
|---|---|---|
| 额定电流 | 4A | 4A |
| 额定电压 | 250V | 60V |
| 冲击电压 | 2500V | 1500V |
| 接触电阻 | ≤8mΩ | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ | ≥500MΩ |
通用参数：防护等级IP67；工作温度-25℃~+85℃；机械寿命≥500次；接触件表面镀金；连接类型为M12×1螺纹旋紧；防插错编码覆盖A型、B型、D型、X型、S型。上述为定型参数，选型时按实际工况留出余量。
导体连接工艺与预制电缆
压接与焊接工艺
插头内部的导体连接在出厂前完成：多股铜芯剥皮后与接触件尾部固定，工艺上分压接与焊接两类。压接依靠专用模具控制压痕深度与压接长度，压后做拉脱力抽检；焊接要求焊点饱满、无虚焊与连锡，焊后逐点测通断。无论哪种方式，注塑前都会对装配好的半成品做一次耐压与绝缘检查，把有隐患的件挡在成型工序之前。
线径与截面积匹配
电缆截面积提供0.15、0.2、0.34、0.5mm²四档。截面积的选择不只是载流量问题：0.15mm²适合短距离信号线，线细、柔软，但抗拉与耐磨余量小；0.34mm²与0.5mm²在长距离传输与拖链场合更稳妥，压降更小、抗反复弯曲的能力更强。同一根线束内的芯线截面积应与实际电流和线路长度对应，电源芯与信号芯可按需分开规格。
预制长度与尾端处理
标准长度为2米与5米，其他长度按图纸下料。预制长度的意义在于把“现场剪多长”换成“图纸定多长”，减少线缆冗余堆在电柜里，也避免临时拼接造成的中断点。尾端除散线外，可做浸锡、配RJ45接头、加热缩管封口等处理；散线端通常会做芯线编号或颜色区分，方便对号入座。
屏蔽、接地与抗干扰
屏蔽层结构
屏蔽版本在绝缘芯线外设置金属屏蔽层，按电缆规格可选编织网或铝箔绕包，外层再挤包护套。编织网的优点是弯曲后不易开裂、屏蔽连续性保持得好；铝箔绕包在薄型电缆中更省空间。屏蔽层的作用对象是变频器、伺服驱动器一类的高频干扰源，它与芯线之间的分布电容把干扰电流就近旁路，不让它叠加到信号上。
接地与等电位
屏蔽层的效力取决于它接到哪里。插头端的屏蔽层与金属壳体导通，壳体再通过设备面板与机柜地相连，形成一条低阻抗路径；若尾端悬空，屏蔽层就变成一根天线，干扰反而可能被引入。工程上的常见做法是插头端可靠接地、尾端按信号类型决定是否接信号地，同一系统内各点的接地方式保持一致，避免形成地电位差。
防护与可靠性
IP67 密封结构
IP67意味着完全防尘，并在规定条件下短时浸水不进水。这一等级由两处结构共同支撑：插合端面O形圈受压形成的径向密封，以及注塑本体与电缆护套的整体包覆。实际使用中，防护是否保持取决于旋紧是否到位、密封面是否有异物、电缆护套是否被划伤；插头长期处于半旋状态，任何密封设计都无法补偿。
耐温与耐油
工作温度范围为-25℃~+85℃，覆盖绝大多数车间环境。低于下限时护套变硬，弯折半径需相应放大；接近上限时需关注电缆材质的长期耐温等级，PVC与PUR的适用区间不同。机床切削液、液压油环境建议选PUR护套，它耐油且耐磨，长期接触油污后不易发脆；一般室内布线用PVC即可。
抗拉与拖链应用
抗拉能力来自三处协同：注塑体对护套的包覆长度、内部芯线与接触件的连接强度、以及护套本身的拉伸性能。安装时应把受力点放在插头本体上，而不是拽电缆尾部，避免拉力经护套传到焊点。往复运动场合应选用拖链电缆，其芯线采用短节距绞合与防粘结构，可在拖链内反复弯曲而不易断芯；同时保证弯曲半径不小于电缆规定值，拖链行程两端留出余量。
型号命名与选型对照
型号编码含义
| 代码段 | 含义 |
|---|---|
| KYF12 | 科迎法M12系列 |
| J | 针型（公头） |
| 4 / 5 | 4芯或5芯 |
| ZT | 直头180° |
| L□M | 电缆长度（L2M=2米、L5M=5米） |
选型对照要点
该型号为针型（公头），需与孔型（母头）插座或带孔位的设备接口配套，不能两个针型直接对接。选型时按顺序确认四件事：芯数（4芯或5芯）、出线方向（本系列为180°直头，需要侧向出线时另选弯头型号）、电缆材质与截面积、长度与尾端形式。若设备端已有固定编码的插座，插头编码必须与之对应，否则会出现插不进或勉强插入损伤触点的情形。
典型应用场景
传感器与模拟量采集
4芯版本在自动化产线上承担光电开关、接近开关、压力与位移传感器的信号引出。传感器多为三线制或四线制，供电、输出与地线各占一路，正好落在4芯的容量内。模拟量采集时，4-20mA与0-10V信号对线缆的稳定性要求较高，屏蔽版本可减少变频器侧的共模干扰进入采集卡。
现场总线与往复运动场合
5芯版本常用于Profibus DP、CANopen、DeviceNet等总线节点的分支线，总线电缆版本按协议规定的特性阻抗与结构选型，不能随意用普通电缆替代。包装机械、输送线、机床上下料机构的往复运动部位，配合拖链电缆与PUR护套使用，可同时应对反复弯曲与油污环境；机器人第七轴、直线模组一类的场合也属于典型适用面。
常见问题与排查
现场排查要点
问：插上后信号时断时续。答：先确认锁紧螺母是否旋到底，半旋状态下端面密封圈未被压缩，触点也会因轴向间隙而接触不稳；其次检查插座端触点是否氧化或有异物，可用无水乙醇清洁后复测。
问：4芯与5芯能否互相插合。答：不能。芯数不同则触点数量与排布不同，编码也按系列区分，强行插合会顶弯插针。现场同时使用两种规格时，建议在外护套上做颜色或标签区分。
问：线束尾端散线如何端接。答：按芯线颜色或编号对应端子定义接线，剥线长度以端子压接区为准，过长会在端子外裸露铜丝形成短路风险。多股线建议使用管型端子压接后再插入端子排。
问：屏蔽线接了却不见效。答：检查屏蔽层是否在插头端真正与壳体导通，以及尾端是否悬空形成“天线”。可用万用表测屏蔽层与壳体之间的电阻，通则说明搭接可靠。
问：拖链内使用一段时间后断芯。答：多为选用了普通电缆或弯曲半径过小。应改用拖链电缆，核对允许弯曲半径，并检查拖链内是否有异物刮擦护套。
品质保障、包装与定制
认证与质量体系
产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。产品可替代同类进口件，已多次出口欧美、东南亚与中东市场。
包装与储运
成品线束按长度盘绕或装袋，插头端单独加保护套，避免运输途中插针受磕碰。储存环境应干燥、通风、避开直射阳光与油污。电缆取出后顺直放开，不要从盘绕状态直接拉拽。
定制范围
上海科迎法电气接受非标定制：特殊编码（B/D/X/S型）、特殊电缆材质与截面积、特殊长度与颜色、特殊芯数、特殊防护等级，以及电缆尾端浸锡、配RJ45接头、热缩管封口等处理。项目有明确图纸或样品时，可直接按图打样确认后再批量投产。
