M12连接器5孔（套金属波纹管）

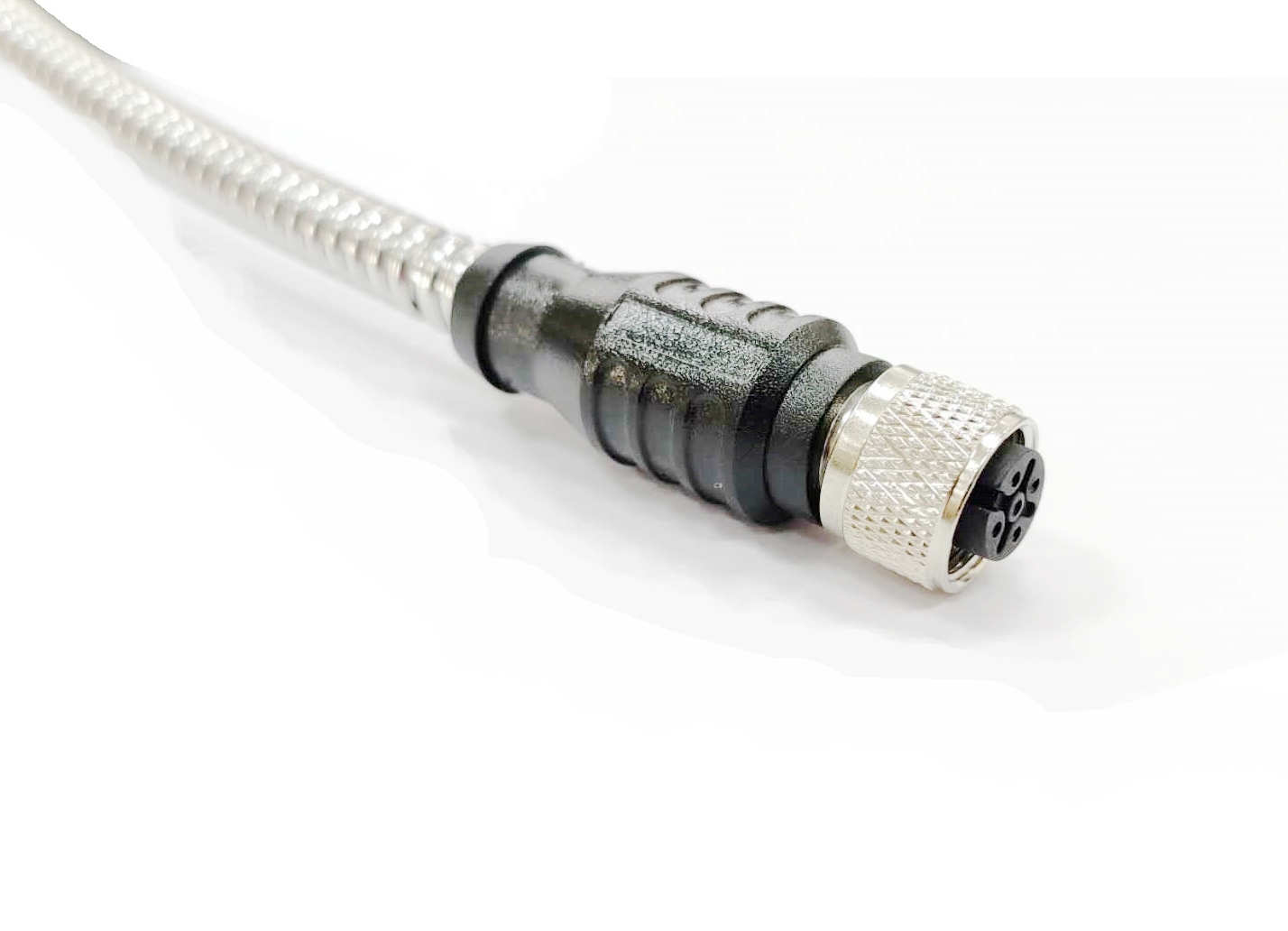

M12连接器5孔预注一体式（套金属波纹管）是上海科迎法电气科技有限公司推出的高可靠性传感器电缆连接器。产品采用180°直头出线、孔型（母头）接触件、5芯配置，电缆与插头通过注塑工艺一体成型；电缆外部套有金属波纹管，提供额外的机械防护与抗拉强度，另一端为散线，方便按实际布线需求完成端接。

型号：KYF12K5ZT-L□M-金属波纹管。特点：5孔配置、180°直头出线、预注一体成型、外覆金属波纹管、IP67防护、总线协议兼容。5芯配置是现场总线通信的常用规格，适配Profibus DP、CANopen、DeviceNet等主流协议，也可用于多路传感器信号传输。

产品定位与核心优势

普通预制电缆的护套承担绝缘与防水，但对抗机械损伤的能力有限。在拖链、往复运动、重载搬运与工件磕碰的环境中，护套被割伤、压扁后内部芯线会逐渐断裂，故障往往在数月后才显现。金属波纹管外护套的价值，就是把这部分机械风险挡在电缆外层。

该产品保留预制一体成型的优势：插头与电缆无接缝，出厂即具备IP67防护，现场不需剥线焊接；同时用波纹管增强电缆的抗压、抗拉与耐磨性能，适合对线缆机械寿命有明确要求的工位。

结构组成与工作原理

5孔母头触点

插头采用孔型（母头）接触件，孔腔内为弹性接触结构，与针型插头插合后形成多点接触。孔型对针体有导向作用，插合时不易顶弯针体。5个孔位按编码方位排布，插合前须核对编码，避免强行插入造成芯座损伤。

直头与螺纹锁紧

180°直头出线，电缆沿插头轴线方向伸出，适合轴向空间充裕、布线方向与插头一致的场合。连接采用M12×1螺纹旋紧，锁紧螺套压紧插合面，机械固定与密封同时到位；螺纹连接在持续振动下不易松脱。

预注一体成型

电缆与插头通过注塑工艺一体成型，无接缝、无间隙，防水防尘性能优异，防护等级稳定达到IP67，现场省去接线环节。一体成型同时提高了插头根部的抗拉能力，与波纹管配合后，线束整体的机械薄弱点从插头根部转移到可按需加固的管段。

金属波纹管外护套

电缆外部套有金属波纹管，提供优异的抗压、抗拉、耐磨性能，有效保护内部电缆免受机械损伤，并对外部电磁干扰形成一层屏蔽。波纹管的环形结构在受压时具有一定缓冲能力，弯曲时可沿轴向伸缩，适合拖链、频繁移动与重载场合。

关键参数与规格表

基本参数

电气性能

5芯配置额定电流4A、额定电压60V、冲击电压1500V，适合传感器供电与低压信号传输。波纹管只改变电缆外层的机械与屏蔽特性，不改变连接器的电气规格，选型时仍按5芯的载流能力核算负载。

型号代码含义

型号KYF12K5ZT-L□M-金属波纹管中，系列、孔型、芯数、出线方向、电缆长度与外护套类型依次体现，订货时另需注明内部电缆材质与颜色。

金属波纹管的防护价值

抗压与抗拉

波纹管把集中载荷分散到环形波峰上，工件磕碰、叉车碾压、线缆被踩踏时，内部电缆承受的压强明显降低。抗拉方面，牵引力由波纹管与内部电缆共同承担，减少芯线被拉细、拉断的风险。需要承受较大机械应力的移动设备，这类外护套的作用比单纯加粗护套更直接。

抗电磁干扰

金属波纹管本身具有导电性，对外部电磁场形成一层屏蔽，与内部屏蔽电缆叠加后效果更好。在变频器柜内、伺服驱动器附近、焊接设备周边等强干扰区域，这层金属外护套可减少干扰耦合到信号芯线的机会，但仍需保证屏蔽层与设备端可靠接地。

弯曲与耐磨

波纹管的环形结构允许沿轴向伸缩，在小半径弯曲时比刚性护套更适应。与工件、导轨长期摩擦的工位，金属外层比塑料护套更耐磨。需要注意的是，波纹管弯曲时应避免在插头根部形成集中弯折，安装时留出过渡段可延长使用寿命。

安装固定

波纹管段较长时应在中间设置支撑或固定点，避免自重下垂与振动甩动。固定时不要夹在波峰处强行压扁，宜用配套卡箍或支架托住管段；管口与插头根部之间保持自然过渡，不要出现折角。

内部电缆与长度选择

PVC与PUR

内部电缆材质提供PVC、PUR、PVC屏蔽、PUR屏蔽、总线电缆、拖链电缆等多种选择。PVC适合固定安装与一般室内环境；PUR耐油耐磨，适用于机床切削液环境。已有波纹管承担机械防护时，内部电缆的材质选择可以更侧重耐油、耐温与信号特性。

屏蔽与总线电缆

屏蔽电缆适用于变频器等强干扰场景，总线电缆按协议要求设计阻抗与芯线结构，用于Profibus、DeviceNet、CANopen等网络。波纹管加屏蔽电缆属于双重防护，适合干扰强、机械应力大的场合；但屏蔽效果仍取决于接地质量，不能只依赖外护套。

长度定制

标准配置为2米、5米，可根据实际需求定制任意长度，避免线缆冗余或长度不足。波纹管线束长度应按实际路径实测，并为弯曲、固定与检修预留余量；过短会在安装时被迫拉扯，过长则增加自重与摆动幅度。

现场安装与布线

插合与旋紧

插合前核对编码与针孔类型，确认方位对齐后推入，禁止斜插或借助外力压入。螺套旋紧至贴合即可，过度加力会挤压O型圈并加速老化。插合后轻拉确认锁紧，防止振动中脱开。

散线端接

散线接入端子排或接线盒时按芯线标识对应针位，剥线长度与端子规格匹配，避免铜丝外露或压到绝缘层。波纹管末端与接线盒之间宜加装过渡护套或密封接头，防止管口割伤电缆与异物进入。

管段固定

长管段应每隔适当距离设置支撑，转弯处避免直接顶在锐边。拖链内使用时，波纹管应与拖链内其他线缆分层排列，避免相互挤压；往复运动的行程两端应留出足够余量，防止拉扯。

屏蔽接地

使用屏蔽电缆时，屏蔽层应在设备端单点接地，散线端接柜内接地端子，不要悬空。波纹管作为金属外护套，如与设备金属结构长期接触，应注意是否存在多点接地形成地环路；必要时用绝缘衬垫隔离。

型号选型与差异说明

与普通预制线差异

与普通5孔预制电缆相比，该型号的连接器结构、芯数、电气参数与防护等级一致，差别集中在电缆外层：波纹管增加了机械防护与一层金属屏蔽，代价是线束更硬、弯曲半径更大、重量增加。空间狭小、弯曲频繁且不需要抗压的工位，选普通预制线更合适。

选型要点

选型顺序建议为：先按设备接口确定5孔与编码，再按机械应力确定是否需要波纹管，然后按油污与温度确定内部电缆材质，最后按路径实测确定长度。若现场存在强干扰，优先选择屏蔽电缆并落实接地，而不是仅靠波纹管。

典型应用场景

工业自动化现场总线通信网络（Profibus、CANopen、DeviceNet）、机床设备信号传输、拖链系统与需要额外机械防护的传感器连接，是波纹管型号的主要场景。线缆可能被工件、夹具或搬运设备碰触的工位，波纹管能显著降低护套破损率。

包装机械与输送线的往复运动部位、重载设备的移动电缆、户外机柜与清洗设备周边的连接，也可按现场应力选择该型号。金属外护套同时带来一定的屏蔽效果，适合变频器、伺服系统附近的信号线。

常见问题与排查

问：波纹管在插头根部断裂，是什么原因？答：多为安装时在该处形成集中弯折，或管段缺少支撑被反复甩动。应在插头根部留出过渡段并增加固定点。

问：加装波纹管后信号仍有干扰，怎么处理？答：波纹管只是辅助屏蔽，关键仍在内部屏蔽层是否接地。请检查散线端屏蔽是否悬空、是否形成地环路。

问：管口割伤电缆护套如何处理？答：可用配套过渡护套或密封接头包覆管口，必要时更换线束。管口长期摩擦会逐步磨穿内部护套。

问：能否用在弯曲半径很小的工位？答：波纹管线束比普通电缆硬，弯曲半径更大。空间受限时应评估是否改用普通预制电缆或弯头型号。

问：插合后进水，可能原因有哪些？答：检查O型圈是否完好、螺套是否旋紧、插合面有无异物。一体成型结构不含尾部密封套，渗漏点多集中在插合面。

品质保障与定制服务

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。产品可替代进口同类产品，已多次出口到欧美、东南亚、中东市场。

接受非标定制，包括特殊编码（B/D/X/S型）、特殊电缆材质、特殊电缆长度、特殊芯数、特殊颜色、特殊防护等级，以及电缆尾端浸锡、配RJ45接头、热缩管封等处理。波纹管规格可按线束长度与安装方式配套确认。
