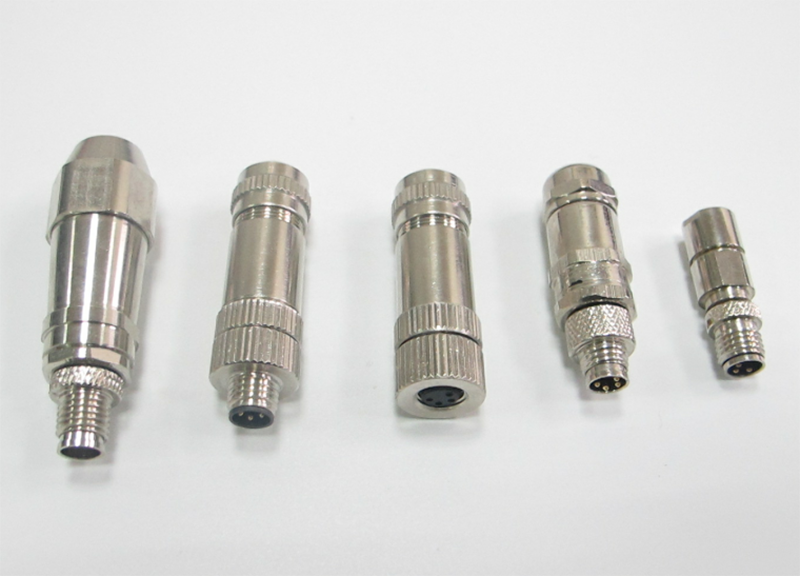

M12全金属屏蔽直接头（组合式/冷压式）是上海科迎法电气的现场自接型连接器。与出厂即成型的预注线束不同，它由壳体、接触件、密封件与尾部电缆夹紧件组合而成，用户在施工现场按自己的线缆长度装配接线。壳体为全金属，提供360°电磁屏蔽，用于变频器、伺服驱动器等强干扰环境下的信号连接。
产品提供针型（公头）与孔型（母头）两类，覆盖2芯至17芯。2至8芯可选螺丝压紧式或焊接式接线，12芯与17芯为焊接式。电缆适配外径分2-4mm、4-6mm、6-8mm几档，用户按自己的线缆外径选型，避免出现护套夹不紧或根本塞不进的情况。
产品定位与核心优势
现场自接型的价值在于灵活。设备维修时原线束断了，等成品线束发货要几天，用组合式插头当天就能接好；样机阶段线长还没定，用组合式可以先装后改；小批量项目不值得开模做预注线束，组合式是最经济的选择。代价是接线质量取决于施工，所以这类产品对结构设计与说明书的依赖比预注型更高。
核心优势有三点。第一，全金属壳体带来的屏蔽效果是塑料壳体无法比拟的，壳体本身就是屏蔽体的一部分；第二，同一副壳体能装2至17芯的芯座，型号覆盖广，备件种类少；第三，尾部电缆夹紧件可按外径更换，一种插头适配多种线缆。三者叠加，使它在改造项目与备件库里很实用。

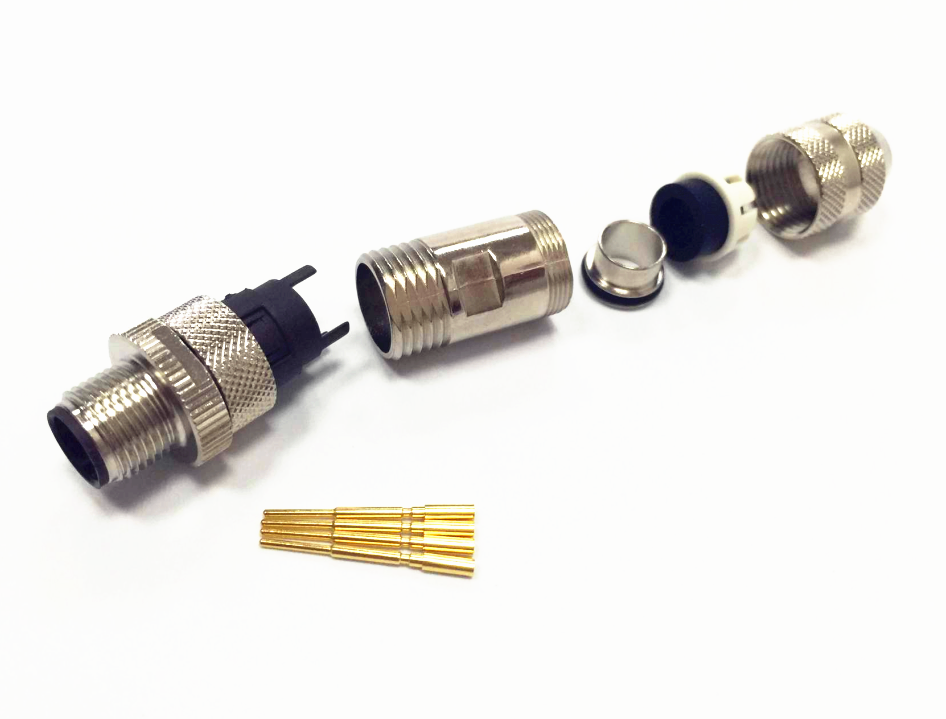

结构组成与工作原理
全金属壳体与屏蔽
壳体为金属材质，前端为M12×1螺纹，中段为滚花握持面，尾部接电缆夹紧套。屏蔽效力来自壳体对插针座的包裹：外部干扰在壳体表面被旁路，不会直接耦合到芯线上。壳体与电缆屏蔽层的搭接在装配时完成，这也是组合式与预注式在屏蔽处理上最大的差别——搭接质量由施工决定。
芯座与编码
芯座按芯数更换，触点沿圆周均布，编码由芯座与壳体的定位结构决定。标准为A编码，B、D、X、S型可按项目定制，用于区分总线协议或防止不同用途的插头互插。编码不同则插入角度不同，混插时插不进去，这是多芯现场接线时唯一可靠的机械防错手段。
尾部密封与夹紧
尾部由电缆密封圈与夹紧套构成：密封圈内径与电缆外径匹配，夹紧套压紧后密封圈径向收缩抱住护套，形成第二道密封；同时夹紧套把电缆的轴向拉力转移到壳体上，避免拉力传到内部焊点或压紧端子。型号中的NC即表示带电缆密封圈。
关键参数与规格表
芯数与型号对照
| 芯数 | 针型（公头） | 孔型（母头） | 接线方式 |
|---|---|---|---|
| 2 | KYF12J2ZT-NC.PB | KYF12K2ZT-NC.PB | 螺丝压紧式/焊接式 |
| 3 | KYF12J3ZT-NC.PB | KYF12K3ZT-NC.PB | 螺丝压紧式/焊接式 |
| 4 | KYF12J4ZT-NC.PB | KYF12K4ZT-NC.PB | 螺丝压紧式/焊接式 |
| 5 | KYF12J5ZT-NC.PB | KYF12K5ZT-NC.PB | 螺丝压紧式/焊接式 |
| 6 | KYF12J6ZT-NC.PB | KYF12K6ZT-NC.PB | 螺丝压紧式/焊接式 |
| 8 | KYF12J8ZT-NC.PB | KYF12K8ZT-NC.PB | 螺丝压紧式/焊接式 |
| 12 | KYF12J12ZT-NC.PB | KYF12K12ZT-NC.PB | 焊接式 |
| 17 | KYF12J17ZT-NC.PB | KYF12K17ZT-NC.PB | 焊接式 |
电气性能
| 项目 | 3-5芯 | 6-8芯 | 12芯 | 17芯 |
|---|---|---|---|---|
| 额定电流 | 4A | 2A | 1.5A | 1A |
| 额定电压 | 250V | 60V | 30V | 24V |
| 冲击电压 | 2500V | 1500V | 800V | 800V |
通用参数
接触电阻≤8mΩ，绝缘电阻≥500MΩ，防护等级IP67，工作温度-25℃~+85℃，机械寿命≥500次，接触件表面镀金。电缆外径适配2-4mm、4-6mm、6-8mm，多芯线截面积可选0.2、0.25、0.34mm²等。选型时先按芯数定型号，再按线缆外径定尾部夹紧件规格。
材料与制造工艺
壳体材料与镀层
壳体采用金属件，兼顾屏蔽、强度与螺纹耐磨。螺纹在反复插拔中承受旋合摩擦，材料硬度不足会逐渐磨损，导致锁紧力下降、密封失效，因此螺纹段与滚花段的加工精度是这类产品寿命的关键。壳体表面的防护处理决定其在潮湿与盐雾环境下的表现。
接触件与镀金
接触件表面镀金，作用是降低接触电阻并抑制氧化。镀金层让插针在长期使用后仍保持稳定的接触性能，这也是接触电阻能控制在≤8mΩ的基础之一。针型与孔型配对时，孔内弹性结构提供接触压力，反复插拔后压力衰减缓慢，支撑≥500次的机械寿命。
装配与检测
组合式的装配在出厂时只完成壳体、芯座、密封件与夹紧套的组合，芯线连接留给用户。出厂前对装配好的部件做尺寸与外观检查，重点看螺纹有无磕伤、密封圈有无缺损、芯座与壳体的定位是否对齐；对有电气要求的批次，抽检接触电阻与绝缘电阻。
防护与可靠性
IP67 的实现条件
IP67在组合式结构上要同时满足两处：插合端面O形圈被压紧、尾部密封圈与电缆外径匹配并被夹紧套压到位。任何一处不成立，整机就达不到该等级。施工中常见的问题是选了不匹配的密封圈——电缆外径偏细时密封圈抱不紧，偏粗时塞不进，两种都会漏水。
耐温与耐腐蚀
工作温度-25℃~+85℃。低温下金属壳体与塑料芯座收缩率不同，反复冷热循环后需关注密封圈是否老化；潮湿、含切削液的环境中，金属壳体的表面处理与接触件镀金层共同承担防腐作用。食品、医药等有冲洗要求的场合，应避免使用会积水的结构死角。
抗振动与机械强度
金属壳体比塑料壳体更耐冲击，螺纹锁紧在振动下不易松脱，这是机床、工程机械场合选它的主要原因。但组合式结构里，芯线连接是薄弱环节：焊接式在长期振动下可能出现焊点疲劳，螺丝压紧式则可能因螺丝松动而接触不良。振动环境建议优先焊接式，并在装配后做紧固确认。
安装与接线指导
电缆外径与剥线
先按电缆实际外径选尾部夹紧件规格，再按说明书给的剥线尺寸开剥：外护套剥除长度要保证密封圈落在护套上而不是芯线上，芯线剥皮长度以端子或焊杯为准。剥线时不要伤到芯线与屏蔽层，多芯线剥开后按颜色分组，避免散乱后接错。
压紧式与焊接式
螺丝压紧式适合现场快速接线：剥线后把芯线插入端子孔，拧紧螺丝即可，无需烙铁，也不需要现场有电源。焊接式连接更牢固、抗振动更好，但需要烙铁与助焊工具，多芯型号针脚密集，焊接时要用尖头烙铁并控制单点加热时间。两种方式都不建议在带电状态下操作。
屏蔽层搭接
屏蔽电缆装配时，屏蔽层要与壳体的搭接部位可靠接触，不能只靠夹紧套压住护套就算完成。搭接不良时，金属壳体只剩下机械保护作用，屏蔽效果与塑料壳体无异。装配完成后可用万用表测屏蔽层与壳体之间的电阻，导通良好再封尾。
型号命名与选型对照
NC 与 PB 代码
| 代码段 | 含义 |
|---|---|
| KYF12 | 科迎法M12系列 |
| J / K | 针型（公头）/ 孔型（母头） |
| □ | 芯数（2、3、4、5、6、8、12、17） |
| ZT | 直头 |
| NC | 带电缆密封圈 |
| PB | 全金属屏蔽 |
针型与孔型的配对
同一芯数下，针型与孔型互为配对件：设备面板固定一端用孔型，线缆端用针型，或反过来。选型时要确认两端都来自本系列且编码一致，不要一端用本系列、另一端用其他厂商的通用件，编码细节差异会导致插不进或接触不良。备件库里建议针型与孔型各备常用芯数。
典型应用场景
变频器周边与伺服系统
变频器柜内与伺服驱动器周边的信号线是强干扰区，全金属屏蔽壳体在这里的作用最直接。编码器反馈线、使能与报警信号线、模拟量给定线如果用的是塑料壳体连接器，干扰常表现为计数跳变或给定漂移。换用金属屏蔽型并做好搭接，多数问题可以缓解。
机床、机器人与产线改造
机床切削液环境、机器人控制柜内部、包装与输送线的传感器接口都有它的使用场景。产线改造项目尤其适合：原有线束长度与新设备不匹配时，用组合式插头现场重做，不必等新线束。工程机械与轨道交通设备上，金属壳体的抗冲击与抗振动特性也更契合。
常见问题与排查
排查要点
问：装配后进水。答：先看尾部密封圈是否与电缆外径匹配，再看夹紧套是否压到位。密封圈套在芯线上而非护套上，是最常见的装配错误。
问：屏蔽效果不明显。答：测屏蔽层与壳体的导通电阻，确认搭接可靠；再确认尾端是否悬空。壳体接地路径断开时，屏蔽层起不到作用。
问：螺丝压紧后仍有接触不良。答：检查芯线是否插到端子孔底部，多股线是否散丝外露。散丝未收拢会造成相邻端子短接或接触面积不足。
问：多芯焊接时连锡。答：针脚密集，需用尖头烙铁、控制锡量与加热时间，焊后逐点测通断。12芯与17芯只提供焊接式，正是这个原因。
问：螺纹拧不紧或拧过头。答：检查螺纹段是否有磕伤或异物，旋合时不要用加长杆硬拧，避免螺纹与密封圈同时过载。
包装、储运与定制服务
包装与储运
产品为散件成套供货，壳体、芯座、密封圈与夹紧套按套包装，避免小件丢失。储存应干燥、避油污，密封圈长期存放需避开直射阳光以防老化。拆包后未使用的部件应原样放回，不要与金属屑、砂粒混放。
定制与品质保障
产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，材质符合ROHS要求。上海科迎法电气接受非标定制：特殊编码（B/D/X/S型）、特殊芯数、特殊电缆外径适配、特殊材质与防护等级等。
