M12分线盒 8位/4位 直接出线式/插座式

M12分线盒是上海科迎法电气科技有限公司自行设计、研发、生产的I/O总线分线盒产品。整机以标准M12插座连接螺纹式接口为基准，把现场接入的一条电源或数据总线，经内部分流转换后输出多条电流或数据信号，完成一进多出的信号集中分配。对布线密集的自动化设备而言，散落的端子排和中间转接被收进一个壳体，接线路径更短，接点数量更少。

产品现有4位、8位两种规格，支持PNP与NPN信号任选，直接出线式与插座式两种出线方式任选，可灵活匹配不同现场布线需求。端口密度、通道形式、线长与配色都能按项目组合，同一系列即可覆盖单机设备、工位分站与整线汇流的差异化配置，备件归一，现场管理也随之简化。

产品定位与核心优势

一进多出的集中分配

总线侧只有一条进线，输出侧按端口数量展开。传感器与执行器的信号在盒内汇流后，由一条总线送回PLC或总线耦合器，省去每个点位单独回柜的走线。线束数量下降后，桥架占用与穿管工作量同步减少，后期增减点位也不必重新铺设整段主干。

标准M12螺纹接口

各输出端口均为M12内螺纹插座，带金属螺纹锁紧结构，与现场通用的M12插头直接旋合。螺纹连接在振动环境下不易自行松脱，插拔力由螺纹承担，插针不承受侧向拉扯。端口按标准针位布置，更换传感器时无需重新辨识线序。

双出线方式任选

直接出线式的总线电缆与壳体一体注塑引出，插接点少，密封路径连续；插座式则在壳体上保留M12总线插座，用配套插头接入，线长与走向可在现场调整。两种形式共用同一套端口与内部线路，选型时按安装后是否需要频繁拆装总线来判断即可。

结构组成与分流原理

端口与总线端的结构分工

壳体一侧布置4个或8个M12母座，作为传感器侧接口；另一侧为总线端。直接出线式在此处直接引出电缆，插座式则保留一个M12总线插座。母座、总线端与壳体在同一次注塑中成型，端口间距按操作空间留出，插头旋入时手指不与其他端口干涉。

内部分流与线路走向

盒内为完成汇流与分配的线路板，总线电源与信号按端口引出，各端口独立走线，避免相邻通道互相牵扰。PNP与NPN的差异体现在信号公共端的取向上，装配时按订单型号选取对应线路，端口定义保持一致，现场按线序接线即可。

端口标识与状态查看

每个端口在壳体上都有对应编号，接线图与壳体标识一一对应，排查时先看编号再看信号。部分型号在端口旁设置状态指示，便于在不拆壳的情况下判断该点位是否通电、是否有输出。指示状态作现场参考，最终以PLC输入点状态为准。

关键参数与规格表

下表列出该系列的标准配置项。端口数量、信号类型、通道形式、出线方式与线长均可组合，标注为可选项的需在下单时明确，表中未列项目按客户要求评估。

表中的防护等级指整机装配完成、插头按规程旋紧后的状态。实际效果还与插头是否拧到位、电缆护套是否受损有关，安装后应逐口检查。线序与配色以随机接线图为准，不同批次可能存在颜色差异，接线前先核对图纸。

端口与信号配置

4位适合点位集中但数量不多的工位，8位适合传感器成排布置的工位。单通道每口一路信号，双通道每口两路信号，后者在同样端口数下可获得更高的信号密度，适合开关量与状态量同时回传的场合。

出线长度与配色

标准出线长度为2米、5米、10米，也可按现场桥架路径指定长度，减少余线盘绕。壳体有黄色、黑色、灰色、透明等可选，黄色在设备内部辨识度高，便于点检时快速定位；电缆护套有黑色与黄色可选，可按现场既有线束颜色统一。

壳体材料与制造工艺

工程塑料壳体

壳体选用高强度阻燃工程塑料，兼顾绝缘性能与抗冲击能力，能承受设备内部的磕碰与工具误触。材料在注塑前经过干燥处理，成型后壁厚均匀，减少缩痕与内应力，长期受力的螺纹座部位不易开裂。

触点与螺纹锁紧件

接触件采用铜合金基材并做镀金处理，降低接触电阻并抑制氧化，反复插拔后仍能保持稳定导通。锁紧螺母为金属材质并做镀镍，螺纹牙型完整，旋合顺畅，既保证锁紧力，也避免反复拧紧造成滑牙。

一体注塑与内部灌封

直接出线式的电缆与壳体在一次注塑中结合，护套与壳体形成连续密封面，没有额外插接点。盒内线路在装配后灌封，填充空隙、隔绝潮气，同时把线路固定在壳体内，减少振动引起的位移。装配完成的整机逐只做外观检查与通断检查。

防护与可靠性

IP67密封结构

整机按IP67要求设计，端口依靠端面密封与螺纹压紧形成密封，壳体分型面与出线部位同样做密封处理。这样的结构可应对设备冲洗、切屑飞溅和短时浸水，日常用湿布擦拭或低压水枪冲洗不会影响内部线路。

抗振防松与接触稳定

螺纹锁紧让插头在持续振动下保持贴合，避免因微动造成瞬时断信号。内部线路灌封后，元器件与导线不随壳体振动摆动；端口焊点与压接点做固定处理，长期运行后接触电阻变化小，信号抖动随之减少。

安装与接线指导

安装位置与固定

分线盒应装在便于观察和操作的位置，端口朝下或侧向，避免端口朝上积尘积水。固定点利用壳体上的安装孔，用螺钉固定在支架或型材上，紧固时对角交替受力，防止壳体变形。线缆引出方向留出弯曲半径，不让护套根部长期受侧向拉力。

总线端与端口接线

总线端按接线图对应电源与信号，压接或焊接完成后逐芯复核，避免电源与信号错位。传感器侧使用配套M12插头，旋入前确认针位与缺口方向，旋到位后再轻拉确认锁紧。全部接完后先空载送电，确认各端口指示正常，再接入负载。

直接出线式与插座式对比

直接出线式的适用场合

电缆直接从壳体引出，与壳体一体注塑，中间没有插接环节，密封路径连续。适合走线路径在安装阶段已经确定、后期不需要拆装总线的固定设备，例如焊装夹具、专机本体和成套包装机。缺点是线长出厂即固定，下单前要把路径量准。

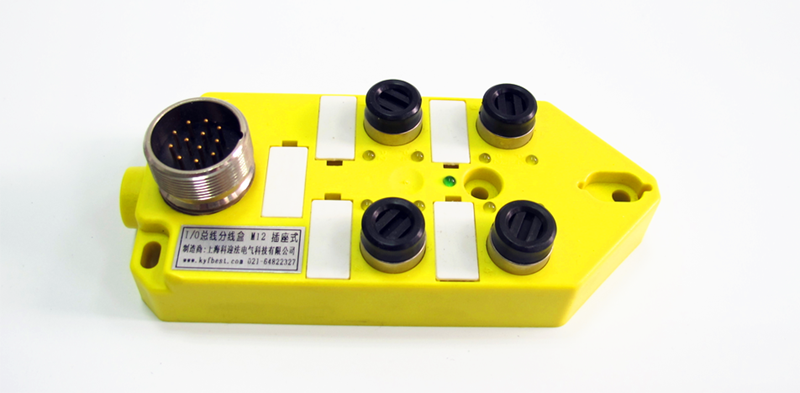

插座式与配套插头

插座式在壳体上保留M12总线插座，用配套插头接入。设备检修或改造时可以只换插头线，不必拆开壳体，线长也能在现场调整。适合工位可能移位、线缆需要随工艺调整的产线，缺点是总线侧多了一个需要拧紧的连接点。

直头与90度弯头

配套插头有直头和90度弯头两种结构。直头占用的轴向空间小，适合端口前方开阔的位置；弯头把出线方向折转90度，适合贴板安装或端口前方被结构件遮挡的位置。选型时按端口周边空间与走线方向确定，两种结构可同批混配。

4位与8位选型对照

4位的适用场合

工位只有三四个检测点时，8位盒会留下空端口，增加体积与成本。4位盒刚好覆盖，安装在夹具侧面或设备立柱上不占空间，换型时整盒更换也更快。对多点位但分散布置的设备，可用多个4位盒就近安装，缩短单根分支线。

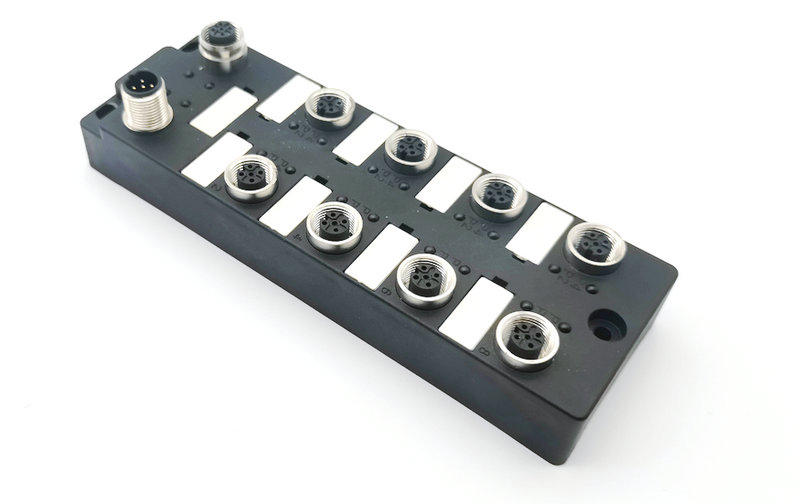

8位的适用场合

一条输送线、一个机器人工作站常有六到八个检测点，8位盒可一次汇齐，只留一条总线回柜，柜内端子与线槽压力明显下降。点位多于8个时，用两只8位盒分区布置，比单只大盒更容易贴近现场，分支线也更短。

典型应用场景

汽车制造与机器人工作站

焊装夹具、抓具和机器人末端常密集布置接近开关与气缸磁性开关，分线盒固定在夹具侧面，随夹具整体换型。螺纹锁紧抵抗焊接振动，IP67结构承受水汽与焊渣飞溅，检修时按端口编号逐点排查，不必拆开整段线束。

物流输送与自动化产线

输送线沿程分布大量光电与到位检测，分线盒按段布置，一段一盒，总线沿桥架回到控制柜。分段后单段故障不影响全线，换段维修只需拆一处插头。包装、装配与检测专机同样适合这种按工位分段的布线方式。

常见问题与定制服务

常见问题解答

问：PNP与NPN能否现场互换。答：不能，两者的信号公共端取向不同，出厂已按型号定型。订货时按PLC输入模块类型选定，现场不要自行改线。

问：单通道与双通道怎么选。答：只看每个端口需要几路信号。每口一路选单通道，需要同时回传两路状态时选双通道，后者占用更多芯线，总线电缆规格需同步确认。

问：端口进水或信号时有时无。答：先查插头是否旋到位、密封圈是否缺失或变形，再看电缆护套根部有无破损。排除外部后仍异常，再测量端口通断与线序。

问：直接出线式能否改线长。答：出厂后电缆与壳体一体成型，不能在现场加长或缩短。线长需在下单前按实际路径确认，路径未定时建议选插座式。

问：能否替代进口同规格产品。答：接口、针位与端口定义按标准制作，可按原型号对应选型。替换前提供原型号与线序图，由技术确认后再下单更稳妥。

定制范围与交付

现有4位、8位标准产品之外，可按项目定制端口数量（含非标位数）、信号类型、通道类型、出线方式、出线长度、壳体颜色以及电缆颜色与材质。配套插头分预制带电缆与现场接线两种，Y形、T形转接器现货供应，可一并配套发货。

公司通过TS16949汽车行业质量体系认证及ISO9001:2015质量体系认证，产品符合ROHS环保指令要求，通过CE/LVD、CE/EMC、IP67第三方认证。批量项目可先提供样品试装，确认端口定义与线长后再排产。
