电液控2针2孔插座_M20x1.5螺纹面板安装

电液控2针2孔插座是液压支架电液控制系统中的面板安装式连接器，安装在支架阀块或控制器面板上，为电磁阀驱动和传感器信号提供可快速插拔的电气接口。上海科迎法电气生产的电液控2针2孔插座采用M20×1.5螺纹安装，防爆等级Exibl本安型，持有MA煤矿安全标志证书（安标号MIA200363），专门用于煤矿井下电液控制支架组件系统。

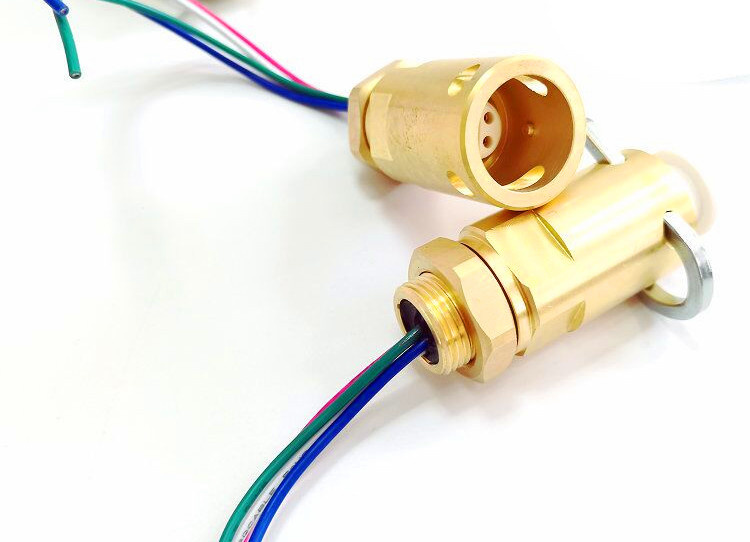

电液控2针2孔连接器产品详细介绍

产品定位与安装价值

面板式固定接口

插座通过螺纹与螺母固定在设备面板上，接线在面板内侧完成，插拔在面板外侧进行。这种结构把易损的插合面与线缆连接面分开，维护时只替换面板外侧的插头，不必打开设备腔体，适合阀块、控制器等密封要求较高的部位。

替换常规喇叭口

插座可完美替换常规喇叭口，实现便利插拔。喇叭口依靠压紧电缆实现固定，检修时需要松开压紧件并重新整理线缆；换成螺纹面板插座后，插拔只需操作插头，线缆与面板的连接保持不动，减少反复拆装造成的芯线断裂。

结构组成与芯位防误插

插座主体结构

电液控2针2孔插座由铜合金外壳、铜镀金插针插孔、丁晴橡胶O型密封圈、工程塑料安装板和0.5平方毫米线缆组成。外壳承担插合与螺纹固定的机械强度，安装板与面板贴合，O型圈位于二者之间形成密封界面。

四位色彩标识

芯位分布为4位圆形排列，1位绿色孔、2位红色孔、3位白色针、4位蓝色针，2针2孔混合配置实现极性防误插。颜色与针孔属性同时作为标识，接线与检修时可对照颜色确认回路，不必仅凭位置记忆判断。

阻燃与密封本体

插座本体具有阻燃特性，密封性好，可在环境条件最恶劣的区域使用，适用于电液控制系统中设备接口、模块接口和传感器接口。外壳与安装板配合后，插合面与面板内侧形成两道隔离，减少煤尘与水汽进入设备内部。

关键参数与规格

电气参数

最大工作电压36.0伏直流、最大工作电流3.0安培，对应本安型电液控制回路的驱动需求。连接器直流电阻不大于12.8欧姆每公里，分布电容不大于0.06微法每公里，分布电感不大于0.8毫亨每公里，参数用于判断回路是否满足总线传输与本安评定要求。

螺纹与线缆规格

安装螺纹为M20×1.5，可选M21×2，对应面板开孔直径20毫米。尾部线缆为0.5平方毫米，相当于20AWG线规，长度按型号分为0.2米与0.5米，便于在阀块内部走线并接入端子。

防护与防爆等级

防爆等级Exibl，符合GB3836.4本安型防爆标准；防护等级IP67，完全防尘且防短时浸水。两项等级分别针对爆炸性环境与进水进尘，安装时螺母拧紧程度与密封圈状态直接决定实际防护效果。

材料与密封结构

铜合金外壳与镀金触点

外壳采用铜合金，兼顾强度与螺纹加工精度，反复拆装不易滑牙。插针插孔为铜镀金，镀层降低接触电阻并抑制氧化，使插座在潮湿、含硫的井下环境中长期保持稳定的接触性能。

工程塑料安装板

安装板为工程塑料，起绝缘与定位作用，同时把外壳与设备面板隔开。塑料件具有阻燃特性，在电气故障时不易延燃；其尺寸与面板开孔配合，保证插座装入后不偏斜、不松动。

丁晴橡胶O型圈

O型密封圈为丁晴橡胶，外径22毫米、截面2毫米，安装在插座与面板之间。丁晴橡胶耐矿物油，适合阀块附近油污环境；拧紧螺母后密封圈被均匀压缩，形成连续的密封环。

面板安装工艺

开孔与穿入

确认设备面板开孔尺寸，面板开孔直径20毫米，螺纹M20×1.5。将插座从面板外侧穿入，内侧用配套螺母拧紧。开孔边缘应去毛刺，孔口不平整会使安装板受力不均，进而影响密封圈压缩量。

密封圈装配

O型密封圈安装在插座和面板之间，拧紧螺母后检查密封圈是否均匀压紧。装配前应清洁面板与密封圈表面，不得沾有油泥或金属屑；拧紧时避免过度用力，防止密封圈被挤出或安装板变形。

尾部接线

插座尾部引出线缆按芯位定义接线：1绿色、2红色、3白色、4蓝色。线缆截面积0.5平方毫米，使用20AWG线规。接线后应整理线束走向，避免引出线在面板内侧被挤压或与金属棱边摩擦。

防护与可靠性

IP67密封效果

插合到位且螺母锁紧后，防护等级为IP67。密封由插合面与面板两处共同保证：插合面依靠插头橡胶体贴合，面板处依靠O型圈压缩。任一处存在异物或划伤，都会成为进水通道。

本安回路适配

产品按Exibl本安型设计，用于有甲烷及煤尘爆炸危险的煤矿井下场所。工作电压与电流限制在36.0伏直流、3.0安培以内，插座本身的接触电阻与线缆分布参数稳定，便于系统按本安要求核算回路能量。

抗振动与阻燃

支架动作伴随持续振动，插座依靠螺纹与螺母的双重固定保持位置，插头则由锁紧结构扣合，避免振动中松脱。外壳与安装板的阻燃特性，可在局部电气故障时抑制火焰蔓延。

日常检查要点

定期检查插合面有无煤尘堆积、插针有无弯曲、锁紧结构是否松动、螺母有无退扣。清洁时使用干布擦拭，不使用可能残留纤维的材料；发现密封圈硬化、开裂或变形应及时更换。

整只更换方法

插座为面板固定件，损坏时整只更换，不进行现场拆解。更换前断开回路电源，松开螺母取出旧件，清洁面板孔口后按原芯位接入新件并重新压紧密封圈，通电前复核1至4位接线。

型号与订货

订货型号

标准型号为KYF-DY-J2K2Z/M20x1.5-M-L0.2M 20AWG（电缆长度0.2米）与KYF-DY-J2K2Z/M20x1.5-M-L0.5M 20AWG（电缆长度0.5米），其他长度可选。型号中J2K2Z表示2针2孔插座，M20x1.5为安装螺纹，L0.2M与L0.5M为引出线长度。

认证与体系

产品安标号MIA200363，安标LCYVB-4，符合RoHS环保CE指令，通过ISO9001质量体系认证。订货时请注明安装螺纹规格、引出线长度与设备侧芯位定义，以确保与现用插头配套。

典型应用场景

阀块先导阀接口

插座安装在支架阀块面板上，连接先导阀控制线，实现支架升降和推移动作的电气控制。面板固定方式使阀块内部保持封闭，接线无需从阀块腔体引出。

电磁阀驱动接口

插座连接电磁阀驱动线，通过快速插拔实现维护时不用拆卸线缆接头。更换电磁阀时只需拔下插头，插座与引出线保持原位，减少接线错误。

传感器信号接口

插座连接压力传感器和行程传感器的信号线，将支架工作状态上传到控制器。2针2孔配置可分别承载供电与信号，颜色标识便于现场核对。

常见问题与排查

插座周围渗水：先检查螺母是否拧紧、O型圈是否老化或被挤出，再检查面板孔口是否平整。密封圈压缩不足或偏斜是主要原因，重新装配时应更换新圈。

插头插入后松动：多为锁紧结构未扣合或插合面有异物。应清除杂物后重新插合，确认扣合到位；若锁紧件已磨损，应更换插头而非强行固定。

信号时有时无：检查尾部接线是否虚接、插针是否氧化或弯曲。可用同型号插座替换对比，若故障随插座转移，说明插座接触件已受损。

螺纹拧不进去：确认面板开孔直径是否为20毫米、螺纹是否为M20×1.5，避免与M21×2规格混用。强行旋入会损伤螺纹，导致无法压紧密封圈。

接线颜色与设备不符：不同批次设备的芯位定义可能存在差异，应以设备图纸为准，颜色仅作辅助标识。接线前核对1绿、2红、3白、4蓝与实际回路。

备件如何选型：按安装螺纹、引出线长度、芯位定义三项确认即可。若原设备使用喇叭口，可改用同规格螺纹插座，面板开孔需与螺纹尺寸匹配。
