电液控制连接器2针2孔软线_双端注塑成型

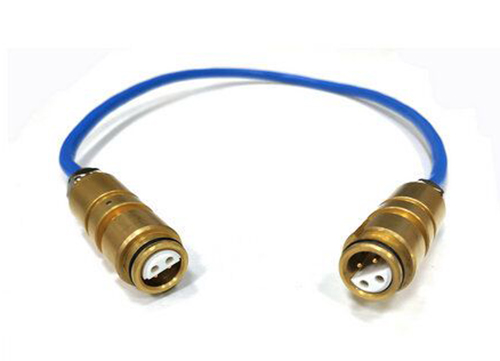

2针2孔软线连接器是电液连接器中设备间信号传输的双端预制线束，两端均为2针2孔注塑成型接头，中间为矿用专用蓝色电缆。上海科迎法电气生产的矿用电液控制系统连接器采用预制硫化成型工艺，防爆等级Exibl本安型，防护等级IP67，持有MA煤矿安全标志证书，专门用于液压支架电液控制系统中设备到设备的连接。

电液控制2针2孔双端注塑成型连接器

产品定位与核心优势

成品化双端线束

两端接头在工厂完成注塑硫化，中间电缆与接头形成一根不可拆分的成品线束。现场安装不涉及剥线、压接与灌胶，插上即用，既缩短了检修停机时间，也避免因操作手法不同而出现接触电阻偏大、密封面受损等问题。

总线链路适配

2针2孔配置在支架系统中常用于一对电源与一对信号，短距离设备间通讯、电磁阀驱动与传感器信号回传均可使用。线缆的分布电容与分布电感较低，有利于CAN类总线在整条工作面保持稳定的电平边沿。

结构与芯位设计

2针2孔注塑接头

接头由铜合金镀金接触件、EPDM密封体与铜合金屏蔽圈组成，外包覆硫化橡胶。插合面按4位圆形布局，针与孔分列不同芯位，插合时形成固定的极性关系，插反无法到位，避免电源与信号接错。

芯位排列方式

芯位分布为4位圆形排列，1位孔、2位孔、3位针、4位针，2针2孔混合配置。与全部同类型芯位的接头相比，混合配置使两端插合方向唯一，现场在狭窄空间内也能凭手感判断是否正确对位。

密封体与屏蔽圈

密封体采用EPDM三元乙丙橡胶，耐老化、耐水解，长期处在潮湿与油污环境中不易硬化开裂。屏蔽圈为铜合金材质，沿插合面形成环形接触，插合后与对端屏蔽层连通，为信号提供连续的参考地。

关键参数与规格

电气参数

最大工作电压36.0伏直流、最大工作电流3.0安培，符合井下本安回路的用电范围。连接器直流电阻不大于12.8欧姆每公里，分布电容不大于0.06微法每公里，分布电感不大于0.8毫亨每公里，三项指标共同决定信号在长距离传输时的衰减与延迟。

机械性能

双端注塑结构使接头与电缆连为一体，抗拉与抗弯能力高于现场组装的插头。插拔受力由接头本体承担，正常操作下芯线不会直接承受拉力。线束在支架上固定后，接头处应保留自然弯曲，避免长期侧向受力。

电缆长度选项

标准长度有0.5米、1米、2米、5米，对应邻架间距、控制器到电磁阀的距离以及传感器引线长度。长度只改变中间电缆段，两端接头形式与芯位定义保持一致，同一工作面可统一备件规格。

材料与制造工艺

镀金接触件

接触件为铜合金镀金，镀层降低接触电阻并在腐蚀性矿井水环境中抑制氧化。支架检修时接头会被反复插拔，镀金层使插合面在多次插拔后仍保持稳定接触，不易出现因氧化膜导致的信号衰减。

蓝色PVC护套

电缆外护套为矿用专用蓝色PVC材料，具有阻燃与耐油性能，便于在井下众多线束中识别电液控制回路。护套表面光滑，煤尘与油污不易附着，日常擦拭即可保持清洁，减少因污物堆积造成的散热与磨损问题。

出厂检测项目

成品逐根进行通断与芯位对应检测，确认1至4位无错位、无短接，并进行注塑外观与护套目检。产品安标号MIA200363、安标LCYVB-4，符合RoHS环保与CE指令要求，生产按ISO9001质量体系执行。

双端一体成型

软线连接器为双端一体注塑成型结构，无现场组装环节。两端在同一工艺参数下成型，接头外形、锁紧尺寸与芯位位置保持一致，互换性好。成批供货时，同型号线束可直接替换，不需要重新核对插合尺寸。

根部密封处理

硫化时橡胶体包覆电缆护套根部与接触件尾部，形成无缝隙的整体。水分无法沿护套与接头之间的界面渗入，芯线不会因毛细作用吸湿。根部是线束最易受损的位置，一体化成型把这一薄弱点变为连续结构。

外观与通断检查

检查内容包括注塑体有无气泡、缺料、飞边，插合面有无划伤，锁紧结构是否灵活，护套有无压痕与破损。通断检查按芯位逐位测量，确认两端同号芯位导通、异号芯位不导通，避免内部接线错误流入现场。

防护与可靠性

IP67防护

插合到位后防护等级为IP67，可完全防尘并在短时浸水条件下不进水。密封依赖插合面的橡胶体贴合，因此插合前应擦净密封面，未使用的接头应加保护帽，防止煤尘、水汽进入插孔。

本安防爆设计

防爆等级Exibl，符合GB3836.4本安型防爆标准，适用于煤矿井下有甲烷及煤尘爆炸危险的场所。本安回路的可用功率有限，线束的低分布电容与低分布电感有助于控制回路储能，配合系统本安评定使用。

抗干扰与阻燃

连接器具有抗EMC电磁干扰能力，屏蔽圈与电缆屏蔽层形成环形接地，抑制变频器、电磁阀动作产生的干扰。护套材料阻燃，遇火不易延燃，在井下电气设备集中区域可降低火灾蔓延风险。

安装与布线指导

插拔操作

插合时对准芯位与定位结构，沿轴向推入到位，确认锁紧扣合；拔出时先解除锁紧，握持接头本体直线拔出，不得拽拉电缆。斜插、敲击或拽线拔出都会损伤插合面与根部注塑体，是现场故障的常见原因。

屏蔽接地与布线

屏蔽层应通过接头屏蔽圈与设备接地端连通，不得悬空。布线沿支架结构件敷设，避开高温阀体与运动干涉区，信号线与动力线分开走线；跨越间隙处预留伸缩余量，防止支架动作时线束被拉紧。

型号与订货

订货型号

标准型号为KYF-DY-J2K2ZT-L0.5M.BU-DY-J2K2ZT（电缆长度0.5米）与KYF-DY-J2K2ZT-L1M.BU-DY-J2K2ZT（电缆长度1米）。型号两端的J2K2ZT表示双端2针2孔注塑接头，L0.5M、L1M为电缆长度，BU为蓝色护套。

长度定制

2米、5米及其他长度均可按项目需求提供。定制时说明使用部位、两端所接设备与芯位定义即可，工厂按同一成型工艺生产，接头性能与标准型号一致。

典型应用场景

控制器间通讯

相邻支架控制器通过软线连接器组成CAN总线通讯网络，传输支架工作状态与控制指令。双端成品线束使邻架之间的连接即插即用，减少检修时对码、接线的时间。

电磁阀驱动线束

控制器到电磁阀的驱动线束，2针2孔配置传输电源和驱动信号。线束载流能力对应3.0安培上限，护套耐油，适合阀组附近油污较多的位置。

传感器信号传输

压力传感器和行程传感器到控制器的信号传输线束，采用同一2针2孔接口。传感器侧与控制器侧的接头形式一致，更换传感器时无需改动控制端接线。

在检修备件管理中，双端线束按长度分档存放即可覆盖多数工位：0.5米与1米用于邻架控制器与阀组，2米与5米用于跨架或传感器引出。统一的接头形式使同一备件能够在多个位置互换使用，减少井下备件种类与领用判断。

线束与插座配合使用时，应按设备侧的针孔属性选择对应插头，不能仅凭外形判断。2针2孔存在多种芯位定义，插合前核对1位孔、2位孔、3位针、4位针的排列，可避免把驱动回路误接到信号端。

常见问题与储运

信号偶发中断：先检查接头是否插到位、锁紧是否扣合，再检查屏蔽层接地是否连续。若同一位置更换新线束后恢复，多为旧线束根部芯线疲劳或插孔氧化。

接头根部渗水：多见于密封面沾有煤尘、插合未到位或线束长期承受侧向拉力。应清洁密封面、重新插合，并调整固定位置使电缆自然下垂。

线束被护板磨破：布线时未留余量，支架动作反复摩擦所致。应重新布置走线，加装线卡或护套，避免线束与金属棱边直接接触。

包装与储存：成品按型号、长度分开包装，接头加保护帽，防止运输磕碰。储存环境保持干燥通风，远离热源与油类，避免长期受压；库存时间较长时使用前应复查护套与插合面。
