6芯电液支架电缆组件

产品定位与适用环境

6芯电液支架电缆组件是面向液压支架电液控制系统的预制连接组件,把6根线芯、两端连接器、屏蔽层和护套在厂内集成为一体,用于支架控制器、驱动器、传感器以及邻架之间的信号与低压供电连接。

相比现场剥线压接,组件按支架间距和走向预制长度,两端芯位固定,现场只需插合、锁紧和固定,能够减少接头质量差异、缩短安装与检修停机时间,也便于按工作面统一备件。系统侧典型工作电压12V,工作电流不大于180mA,控制器之间采用改进型UART通信,速率220kbps,最大传输距离不大于25米,防爆保护等级Ex[ib]I,插合后防护等级典型可达IP68。

组件适用于煤矿井下有甲烷及煤尘爆炸危险、但无破坏绝缘腐蚀性气体的场合,配套液压支架电液控制系统使用,为综采工作面支架对顶板的良好支护和智能化控制提供稳定的连接基础。

六芯分配与信号定义

电源与回路线

6芯中通常包含电源正极与回路两路,为控制器和传感器提供12V低压供电。电源线对压降敏感,线径选择需结合组件长度与负载电流核算,避免末端控制器因压降过大出现复位或通信异常。

通信信号线

通信线承担控制器之间的改进型UART数据链路,速率220kbps。信号线在组件内保持固定绞合与屏蔽关系,两端芯位一致,现场不得随意调换,否则会出现无法识别或通信中断。

备用芯与屏蔽连接

剩余线芯可作为备用或传感器接口,屏蔽层则单独引出并与连接器壳体连通。6芯的具体定义应以控制器端口图和订货图纸为准,不同厂家、不同型号的端口定义可能不同,不能仅凭芯数判断。

组件结构与组成

线缆本体

线缆本体由多股软导体、阻燃绝缘、屏蔽层、抗拉层和阻燃护套构成,柔软度满足支架移架时的反复弯曲,护套兼顾耐磨、耐油和耐淋水。导体绞合与绝缘挤出质量决定组件的导通可靠性和耐压裕度。

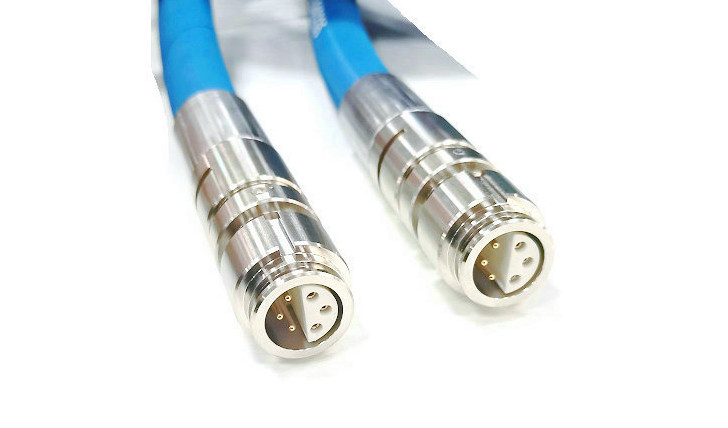

两端连接器

组件两端按图纸装配插头或插座,一端对接控制器端口,另一端对接邻架或执行单元。连接器包含插针、绝缘体、锁紧机构和密封件,尾部与电缆注塑或压紧固定,形成抗拉与防水结构。

屏蔽与接地路径

屏蔽层在组件内部保持连续,并通过连接器金属壳体与系统接地连通。屏蔽断开或接触面污染会使220kbps链路抗干扰能力下降,因此装配时要控制屏蔽编织的收口和壳体接触面清洁度。

标识与防护附件

组件两端标注芯位、长度和编号,便于工作面按支架号对号安装;未插合的连接器配防尘帽,易磨损部位可加护套或缠绕保护。标识应耐油耐擦,长期使用后仍可辨认。

电气与传输性能

工作电压与负载电流

组件用于12V、工作电流不大于180mA的低压控制回路,属于小电流传输。选型时仍需按最不利分支核算压降,尤其是组件长度接近25米、端口数量较多的工作面,不能只看平均电流。

通信速率与传输距离

控制器间通信速率220kbps,最大传输距离不大于25米。组件作为链路中的固定段,其分布电容和阻抗一致性会影响信号质量,同一工作面应使用同结构组件,避免长短不一、批次混用造成反射。

绝缘、耐压与串扰

组件需逐芯做导通与芯位检测,并进行线芯间、线芯对屏蔽层的绝缘电阻和耐压试验。多芯线缆采用不同绞合节距可降低串扰,屏蔽连续并可靠接地时,外部共模干扰被旁路,链路误码更易控制。

规格与选型参考

下表列出组件的常见配置与选型要点,具体芯位、长度、连接器形式和防护要求以订货图纸与产品标识为准,未列项目可按客户要求定制。

项目常见配置选型提示
芯数6芯按控制器端口定义分配
连接器两端插头或插座,按图纸配对与邻架、控制器端口一致
长度按支架间距预制预留弯曲与检修余量
导体多股软铜导体按压降与机械强度选择
屏蔽编织或复合屏蔽与连接器壳体连通
护套阻燃、耐磨、耐油护套适应淋水与拖拽工况
系统参数12V,不大于180mA,220kbps传输距离不大于25米
防爆与防护Ex[ib]I,插合后典型可达IP68以安标与送检结果为准

与液压支架控制器配套

端口与芯位匹配

组件必须与控制器端口的芯数、针位和公母形式匹配。订货前提供控制器型号和端口定义图,由厂家按图预制,现场安装时再按标识核对,避免因端口版本差异造成插合后无通信。

邻架连接与地址识别

液压支架控制器按支架号组网,邻架之间通过组件级联。组件长度与支架中心距对应,安装后应确认控制器地址与物理位置一致,避免因接错邻架导致控制指令作用到错误的支架。

本安参数配套

Ex[ib]I本安系统对回路分布电容、电感有要求,组件长度和线缆结构会影响这些参数。不能在原设计回路中随意加长组件或串接多段电缆,确需变更时应由技术人员核算本安参数。

上电调试与通信确认

安装完成后先检查供电极性与电压,再逐级确认通信。若出现个别支架掉线,应检查该段组件芯位、插头锁紧和屏蔽接地,排除后再判断控制器端口故障,避免盲目更换控制器。

布线设计与安装

走向与长度确定

布线应避开支架铰接剪切点和刮板输送机链道,沿支架顶梁或掩护梁的固定走向布置。长度按支架中心距加弯曲余量和检修余量确定,过长会增加压降与拖拽风险,过短则会在移架时被拉紧。

弯曲半径与固定

弯曲部位保持圆弧过渡,通常建议弯曲半径不小于电缆外径的6倍,禁止在连接器根部形成死弯。使用电缆夹、吊挂件或护套固定,固定点应让拉力由夹持件承担,不能直接作用在插头上。

插合、锁紧与防水

插合前核对芯位与标识,对准键位垂直插入,到位后按说明锁紧。插合面密封圈不得沾附煤粉和油污,未使用的端口加防尘帽,淋水点附近的组件应避免长期积水浸泡。

移架后的复查

工作面推进后,组件随支架前移,应复查电缆是否卡在铰接处、插头是否被拉偏、护套是否磨损。发现卡滞要及时调整走向,不能强行推移支架,否则容易造成插针受力变形或护套撕裂。

制造与检测

预制工艺

按图纸长度下料,完成剥切、芯位排布、压接、屏蔽收口和尾部注塑。剥切深度需控制,避免伤及导体和相邻绝缘;压接模具与线径匹配,保证拉脱力稳定。

导通与芯位检测

逐芯检测两端通断,核对芯位与图纸一致,排除错接、漏接和虚接。对电源与回路还要检查极性标识,防止上电后损坏控制器。

绝缘、耐压与屏蔽检测

进行线芯间、线芯对屏蔽层的绝缘电阻和耐压试验,确认注塑与装配未损伤绝缘。屏蔽连续性、壳体接触电阻也需检测,确保220kbps链路具备应有的抗干扰条件。

标识、包装与追溯

成品标注型号、长度、芯位、批次和支架编号,两端加保护帽后盘绕包装,避免运输中挤压插头。检测记录与批次对应,现场出现问题时可以追溯至线缆、连接器和工序。

典型应用与配套服务

组件主要用于综采工作面液压支架电液控制系统,连接支架控制器与邻架、驱动器、压力与位移传感器等低压信号接口。按支架间距预制的组件可以减少工作面内的接头数量,使链路结构更清晰,检修时按支架号更换即可。

组件可与矿用通讯软电缆、矿用通讯软电缆插头配套使用:长距离或需要频繁移动的段落采用软电缆加插头,固定间距的支架段采用预制组件。订货时提供控制器型号、端口图、支架中心距、组件长度、连接器形式和防护要求,厂家按图预制并标注两端芯位。

常见问题

问:6芯组件能否用于其他芯数的控制器?答:不能直接替代。芯位定义、针位排列和连接器形式需与端口匹配,芯数不同可能造成供电或通信错接,应重新按图订货。

问:组件长度可以现场加长吗?答:不建议自行剪接加长。加长会改变回路分布参数和压降,也可能破坏屏蔽与密封结构;确需变更长度应重新预制,并核算本安参数。

问:插合后个别支架通信不上怎么办?答:先核对组件两端芯位与控制器地址,再检查插头锁紧、插针氧化和屏蔽连通,最后测量供电电压。逐段替换可快速定位是组件还是控制器端口问题。

问:护套被支架挤伤后能否继续使用?答:挤伤可能同时损伤绝缘和屏蔽,外观完好也不能排除内部断股。应检测绝缘与导通,确认受损后整段更换,不建议缠绕胶带后继续运行。

问:不同批次组件可以混用在同一工作面吗?答:同一链路建议使用同结构、同批次组件,避免长度和分布参数差异引起通信反射。混用时应缩短链路并复测通信质量。

问:备件如何管理?答:按支架号和组件长度分类存放,保留芯位与批次标识,插头加防尘帽。更换时对号入座,避免不同长度组件在不匹配的位置强行安装。
