M12 总线分线盒 插座式 配套插头

插座式与直出式的差异

插座式M12总线分线盒，指的是分线盒本体上集成的是M12内螺纹插座（母座），现场传感器通过M12插头（公头）插入连接，而不是从盒体直接引出一根固定电缆。这一点与直出式分线盒形成明显区分，也决定了两种产品在安装、维护和后期改造上的不同用法。

直出式分线盒的电缆长度在生产时就已经固定，安装时若线缆长度不匹配，短了无法加长，长了只能盘绕收纳，既影响美观也不利于散热。插座式方案允许用户根据现场实际走线距离自由选配合适长度的插头线缆，后期设备位置调整或线路变更时，仅需更换插头线而非整个分线盒，维护成本更低，适应性更强。

插头可换的分支结构

每个输出端口都是一个独立的M12插座，分支电缆做成带插头的成品线，插上即用。某个分支被拉断、被油污浸透或长度不合适时，拔下旧线换上新线即可恢复，不需要停机拆盒、重新压接。对于一机多品种、换型频繁的设备，这种可更换的分支结构能显著缩短故障恢复时间。

后期改造便利

产线增加工位或调整设备布局时，直出式往往要连同盒体一起更换；插座式只需补一根合适长度的插头线，盒体位置不动。总线端同样可以做成插座式，与分支端形成两端可插拔的结构，搬迁设备时整盒拆下带走，重新安装后按位号插回，调试工作量小。

结构与插头配合

8位M12母座

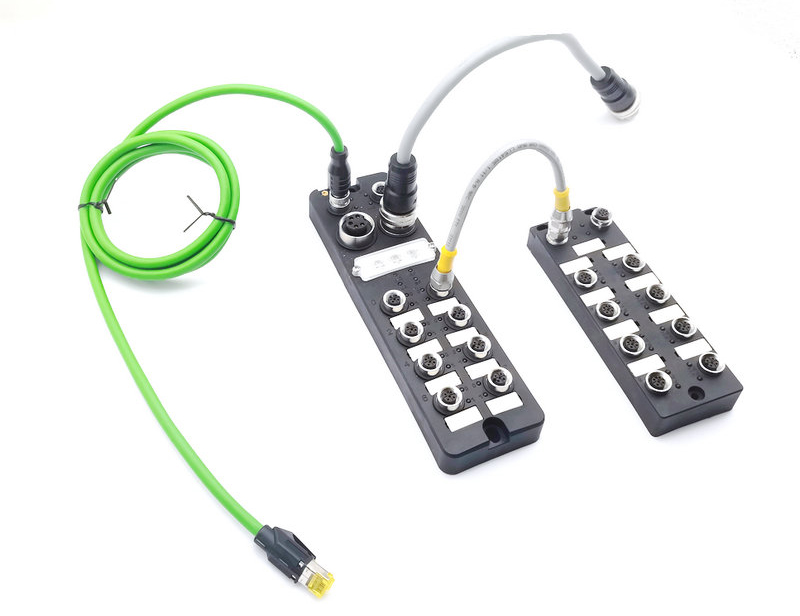

产品标准配置为8位，盒体正面布置8个M12内螺纹插座，每个插座有独立的针脚组与端面密封圈槽。位号印在壳体表面，插头插入后按位号与PLC输入点对应。母座之间的间距考虑了插头锁紧套的旋拧空间，带弯头插头并排使用时不会相互顶住；未使用的端口应加装防护盖，保持防护等级。

直头与弯头

直头插头的线缆沿插头轴线方向直线引出，适合走线空间充足、无需紧贴设备表面的场合，插拔操作直观。90度弯头插头的线缆从插头侧面垂直引出，适合分线盒安装在设备边角或贴近安装面的场景，电缆不用弯大圆弧，走线更规整，节省空间。选型时按安装位置与出线方向确定，同一盒体上可以混用两种形式。

螺纹锁紧与密封

插头外螺纹旋入插座，锁紧套拧紧后压紧密封圈，形成防尘防水的连接界面。螺纹连接耐振动，设备运行中不易松脱；插拔时只需旋松锁套，不需要工具。密封圈缺失、扭曲或老化都会导致进水，现场更换插头时应检查密封圈是否完好，并在旋紧后轻拉电缆确认锁紧到位。

芯数与信号配置

3至12芯配置

插头针芯数根据传感器信号需求选择，常规提供3芯、4芯、5芯、6芯、7芯、8芯、12芯等规格。普通接近开关、光电开关用4芯足够，分别对应24V+、0V、信号与屏蔽或备用；双通道传感器或带独立屏蔽层的信号线需用5芯或更多。芯数确定后，插头与插座的针脚定义必须一致，混用不同定义会导致信号错位。

PNP与NPN

分线盒及配套插头均按PNP或NPN信号类型配置。PNP为高电平有效，在欧系设备中较常见；NPN为低电平有效，日系设备中用得较多。选型前须确认PLC输入模块的信号类型，避免信号不匹配。若现场存在两种信号混用的情况，可选用PNP/NPN通用型分线盒，兼容两种逻辑，但接口成本有所增加。

单双通道差异

单通道每个端口提供一路信号，适合普通到位检测；双通道每个端口提供两路信号，适合需要同时判断两个位置或两只传感器的场合。双通道配置对插头芯数与电缆芯数要求更高，订货时要同时说明通道数与芯数，避免插头芯数不足导致一路信号无法引出。

关键参数与规格

下表以4芯/4口型号为例列出该系列的典型指标，8位及其他配置的数值随位数与芯数变化，具体以所选型号的出厂参数为准。

参数表反映的是单口能力，整盒同时使用时还要核对总线电缆与电源容量。插拔寿命按标准插拔条件给出，现场若经常带载插拔、或在插头未对准的情况下强行旋入，实际寿命会低于标称值。接触电阻在多次插拔后上升明显时，应更换插头并检查插座针脚有无变形。

电缆材质与护套

PVC经济型

PVC护套成本低、加工方便，适用于室内干燥环境、固定安装、弯曲不频繁的场合。它的耐矿物油能力一般，长期接触切削液或润滑油后护套可能变硬、开裂，因此机加工、焊装等油污环境不建议作为首选。选用PVC时应确认现场无持续油污、无频繁移动。

PUR耐油耐磨

PUR护套耐矿物油、耐磨、耐低温，适合机床、汽车产线等油污环境，也适用于户外及低温场合。护套表面不易被切屑划伤，弯曲时回弹好，在需要一定移动量的工位上比PVC更耐用。订货时说明使用环境与移动方式，便于厂家确认护套与芯线结构。

TPU高柔性

TPU护套柔性高、耐反复弯曲，适合拖链、机器人等需要频繁移动的场合。高柔性电缆的芯线绞合与屏蔽结构经过专门设计，弯折寿命明显优于普通固定敷设电缆；但它的耐油与耐温能力需按具体型号确认，不能简单替代PUR。移动场合还应配合拖链或走线管使用，避免电缆在固定点反复折弯。

颜色与现场标识

四种壳体颜色

分线盒壳体提供黄色、黑色、灰色、透明等选择：黄色辨识度高，便于现场快速找到分线位置；黑色为常规工业色，耐脏；灰色适合洁净室等对外观要求较高的环境；透明款便于直接观察内部指示灯。电缆颜色有黑色、黄色等，黄色在深色设备背景上更醒目，便于巡检时分辨分支线。

安装与接线

固定与插拔空间

盒体固定在设备机架或立柱上，安装面应平整，紧固后壳体不变形。安装位置要留出插头旋拧和电缆弯曲的空间，尤其是弯头插头，出线侧需要一段贴面走线的余量；若盒体安装在狭窄腔体内，应先把插头线接好再固定盒体，避免装好后手伸不进去。多个盒体并排时，按工位顺序编号并留出检修通道。

现场接线步骤

使用现场接线式插头时，先按芯数剥线，剥线长度按插头说明书控制，芯线不得散丝；按针脚定义接入端子，拧紧压接件后轻拉每根芯线确认不脱出；装回屏蔽夹与锁紧套，旋紧到密封圈被压紧。预制带电缆插头则直接插入并旋紧，不需要现场压接。所有操作应在断电状态下进行。

上电核对

上电前确认电源电压在DC 12～24V范围内、正负极性正确、公共端类型与PLC模块一致。逐点触发传感器，观察端口指示与PLC输入点是否对应；双通道配置要分别核对两路信号。核对完成后在插头与电缆上做位号标识，记录备用端口，便于后续扩展与维修。

选型对照

端口数与芯数

端口数按现场检测点数量确定，常用4口、6口、8口、10口、12口，8口为通用配置。芯数按每口信号需求确定：普通开关量4芯即可，双通道或带屏蔽信号选5芯以上。端口数与芯数要一起核对，避免选了8位盒体却配了芯数不足的插头线，导致部分信号无法引出。

插头与长度

插头按安装空间选直头或弯头，按是否需要现场裁剪选预制带电缆或现场接线式。预制线长度可按设备到传感器的实际距离选择，避免过长盘绕；现场接线式适合距离不规则、需要现场确定的场合。总线端若也做成插座式，应同时确认总线插头的公母形式与针脚定义。

通用型与专用型

PNP专用型与NPN专用型按PLC模块选配，接线简单、成本低；PNP/NPN通用型可兼容两种逻辑，适合信号类型不统一或后期可能更换控制器的项目，但接口成本更高。选型时先统计现场PLC输入模块类型，再决定是否需要通用型，避免为少量混用点整盒升级。

典型应用场景

汽车焊装

汽车焊装线工位传感器集中，夹具到位、气缸行程、工件检测点分布在狭小空间，插座式分线盒把信号集中后回柜，分支用预制插头线按实际距离配置。焊装区域有飞溅与振动，插头必须旋紧，盒体避开飞溅直射方向；需要频繁调整夹具的工位，换线时只换插头线，不必拆盒。

输送与包装

物流输送线分段设置分线盒，每段的光电、扫码、阻挡信号就近汇集，减少沿线长距离拉线；包装设备各工位信号汇总到一台8位分线盒，接线整齐、检修方便。这类场合插拔不频繁，PVC或PUR护套按油污情况选择即可，总线长度按段长确定。

机器人工作站

机器人工作站末端工具上的传感器、阀岛信号需要集中引入控制柜，插座式分线盒可固定在机器人底座或围栏立柱上，分支用弯头插头贴面走线，减少与机器人动作的干涉。需要频繁更换末端工具的场合，可把整组插头做成快换结构，换工具时整组拔插。

常见问题与定制

信号反相与错位

传感器动作与PLC显示相反，多为PNP/NPN类型选错或公共端接反；个别点位对应错误，多为插头针脚定义与插座不一致。处理时先核对盒体标识与PLC模块类型，再用万用表逐点测量信号线电压，确认哪一端反相，不要盲目更换传感器。

插头进水与接触不良

插头进水通常与未旋紧、密封圈缺失或电缆护套割伤有关，发现后应更换密封圈并确认锁紧，不能擦干后继续使用。接触不良表现为信号时有时无，多发生在频繁插拔或受力拉扯的分支，检查针脚有无变形、芯线有无断股。未使用端口加装防护盖，可减少插座端面积尘与氧化。

定制范围

端口数量（4口、6口、8口、10口、12口等）、插头类型（直头/弯头）、电缆材质与长度、信号类型（PNP/NPN/通用型）均可按项目需求定制，同时支持Y形、T形转接器配套供货。定制时提供接线定义、使用环境与数量，厂家确认结构、线材与交期；特殊颜色或标识建议先做样品确认。
