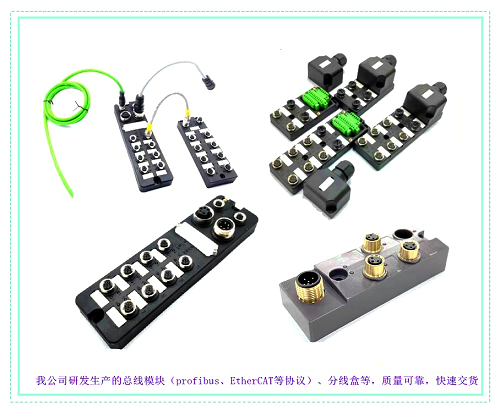

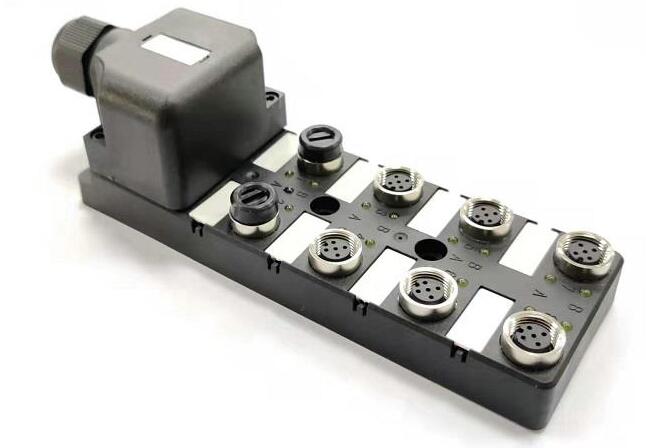

端子式分线盒现场接线型 推入式连接 IP67 4位/8位

产品定位与核心优势

端子式分线盒是上海科迎法电气自行设计、研发、生产的 I/O 信号现场接线设备，用于自动化产线上传感器、执行器与控制器之间的信号汇聚与分配。它与预制电缆式分线盒最大的区别，是把接线这一环节从工厂预制转移到安装现场：用户拿到的是不含成品电缆的盒体，现场按实际走线长度自行接入导线，因此不必提前测量电缆长度，也不必为每一种长度储备不同型号的成品库存。

盒体采用推入式接线技术，接线过程无需特殊工具，也不要求操作者具备专业接线经验；配合色码标识系统，单根导线的针脚分配可按颜色对应完成，即使在空间局促、光线不足的安装位置也能一次接对。产品提供 4 位与 8 位两种工位配置，防护等级 IP67，工作温度覆盖 -40℃~+85℃，并带电源隔离/短接功能，适用于汽车焊装线、物流输送线、包装设备、机器人工作站等需要灵活布线的自动化场景，可替代同类进口产品。

结构组成与工作原理

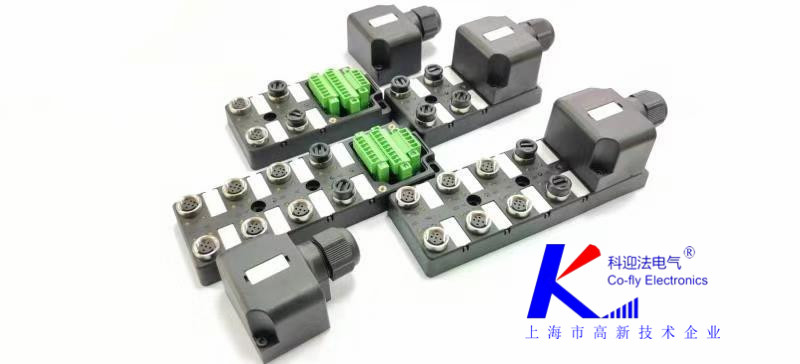

盒体由壳体、主电缆入口、推入式接线端子组、内部汇流线路板、LED 指示电路与密封件构成。主电缆从壳体一端进入，经密封与夹紧结构固定后，各芯线在端子区按工位分配；每个工位对应一个 I/O 插槽，插槽按 4-pin + PE 配置，现场传感器或执行器通过 M12 预制线接入插槽，信号经内部线路汇集到主电缆，再回到控制柜。整条信号路径没有中间转接盒，减少了连接点数量。

推入式接线端子

端子采用推入式结构，导线剥去绝缘层后直接插入接线孔，端子内部的弹性夹持件在导线插入时产生夹紧力，把导线固定并形成电气接触。整个过程不依赖螺丝刀拧紧，也不需要压接钳，减少了工具依赖和人为力矩差异，接线一致性更容易控制。对于现场改造和临时增补工位，这种方式比螺钉端子更省时间。

色码引导系统

每个接线端子旁边配有颜色标识，与主电缆芯线的颜色一一对应。现场接线时按颜色把芯线放入对应端子即可完成针脚分配，避免把电源、信号、公共端接错位置。对于多芯主电缆，色码相当于一张随盒携带的接线图，减少反复对照图纸的环节，也让不同班次的操作人员按同一套规则作业。

机械锁定结构

导线插入后由机械锁定结构保持位置，防止在振动或拉拽条件下松脱。锁定结构与端子做在同一机构内，不需要额外附件。由于连接状态可通过外观与拉拽直接判断，现场检验不依赖专用检测设备，接线完成后即可当场确认每一路的可靠性，不必等设备通电后再排查。

电源隔离与短接功能

盒内预留电源隔离与短接配置，可按现场供电方案选择。需要把某一工位的电源与公共回路分开时使用隔离配置；需要共用一个供电点位时使用短接配置。该功能让同一款盒体覆盖不同的供电习惯，减少因供电方式差异而增加的型号，也让备件种类更集中。

关键技术与规格参数

下表为端子式分线盒的主要技术指标。其中防护等级、最大线径、适用电缆外径与工作温度是选型时最先核对的四项；4 位与 8 位配置在上述指标上保持一致，区别仅在工位数量与盒体长度。

表中未列出的额定电流、机械寿命等指标需结合具体工况与我司确认；特殊线径、特殊电缆外径或特殊壳体颜色需求，可按客户要求定制。涉及与现有进口设备互换的场合，建议提供原型号与接线定义，由我司核对针脚对应关系后再下单。

材料与制造工艺

壳体材料

壳体为塑料材质，黑色。工程塑料在保证绝缘性能的同时降低了重量，盒体可直接固定在设备支架或产线立柱上，不需要额外的金属安装箱。黑色壳体在油污、粉尘环境中不易显脏，也便于与黑色电缆、黑色接插件形成统一的走线外观，减少现场视觉干扰。

触点与镀层

插槽内的触点采用铜合金基材并做镀层处理，作用是降低接触电阻、抑制表面氧化，并改善插拔过程中的耐磨性。镀层使插槽在多次插拔后仍能保持稳定的接触状态，对于需要频繁更换传感器或临时接线的调试工位，这一点直接影响信号稳定性。

注塑与装配

壳体注塑后需保证端子孔位、插槽位置与密封配合面的尺寸一致；装配环节把端子组、线路板与密封件装入壳体，并对主电缆入口的夹紧结构做预紧。装配完成后盒体内部形成相对独立的腔体，减少外部异物进入，也避免接线时工具误触线路板。

出厂检测

出厂前对每个盒体进行导通与绝缘检查，核对各工位与主电缆芯线的对应关系，确认 LED 指示电路与电源隔离/短接配置符合订单要求。外观检查包括壳体有无缩水、端子孔有无堵塞、密封件是否到位。检测结果随批次记录，便于后续追溯。

防护与可靠性

IP67 密封结构

盒体按 IP67 设计，主电缆入口通过夹紧密封结构实现轴向密封，插槽端面依靠接插件自身的螺纹锁紧与密封圈配合。未使用的插槽应加装防水盖，避免水分与粉尘从空位进入。IP67 对应防尘与短时浸水条件下的防护能力，实际安装时仍需保证插槽锁紧到位、入口夹紧不松动。

耐温与耐油

工作温度范围为 -40℃~+85℃，覆盖多数室内外工业工况。在切削液、润滑油、清洗剂频繁接触的场合，壳体与密封件材料的耐油性决定使用寿命；长期处于油雾环境的工位，建议在检修周期内检查密封件状态，发现硬化或变形及时更换。

抗振动与使用寿命

机械锁定结构与夹紧密封共同抵抗产线振动。对于焊装线、机器人工作站一类振动明显的工位，主电缆应在靠近盒体处留出适度余量并由支架固定，避免振动能量集中在端子处。插槽的插拔次数与端子夹持件的弹性是影响寿命的主要因素，频繁插拔的工位应优先选用带锁紧结构的预制线。

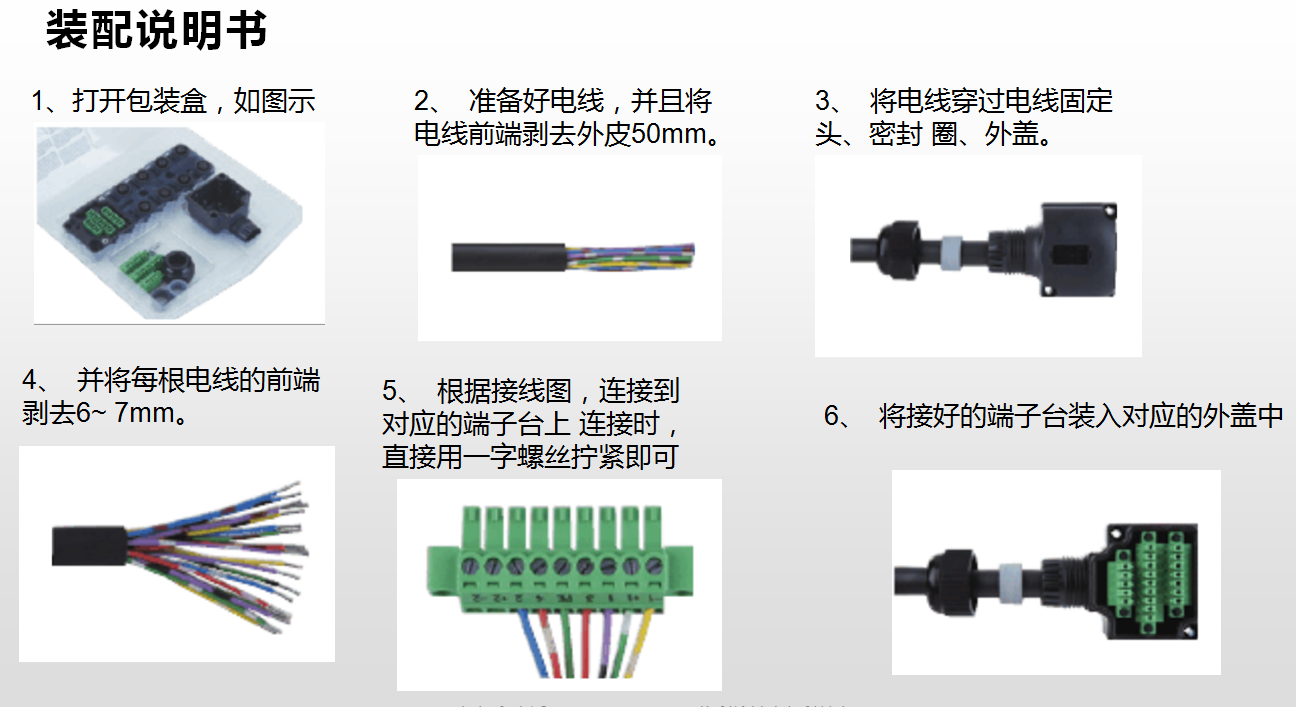

安装与现场接线指导

电缆准备与剥切

按适用电缆外径 6~12 mm 选择主电缆，剥切外护套时保留适当长度以便穿入夹紧结构，各芯线剥去绝缘层的长度以插入端子后不外露铜丝为准。多芯线剥切后应先按色码分组，再逐根接入，避免剥切后长时间裸露导致氧化，也避免芯线在盒内交叉。

推入式接线操作

将芯线对准色码对应的端子孔，垂直推入至到位位置，推入过程中不应歪斜或旋转。单根导线最大允许线径 1.50 mm²，超出范围的导线会降低夹持可靠性。接线顺序建议从公共端与电源端开始，再接入各工位信号线，这样在接线过程中就能逐路确认供电是否正常。

拉拽检验

每接完一根导线，用手指沿导线轴向轻拉，确认端子已夹紧且导线不松动。拉拽检验应在全部接线完成后逐根进行，并对照色码复核针脚分配。发现松动时重新推入，不要用增大线径或加装胶带的方式补偿，后者会破坏端子夹持的一致性。

屏蔽与接地

主电缆带屏蔽层时，屏蔽应在电缆入口处通过 PE 端子或壳体接地结构单端接地，屏蔽层不得与信号芯线短接。屏蔽引出长度尽量短，避免形成天线效应。接地连接完成后应再次确认盒体与设备地之间的导通，防止因支架喷漆或绝缘垫导致接地失效。

型号与选型对照

选型按三步确定：先定工位数量，再定电路类型与功能配置，最后核对电缆外径与接线方式。下表为 4 位与 8 位两种配置的对照，二者共用同一套端子与密封结构。

PNP 与 NPN 电路

盒体支持 PNP 电路与 NPN 电路两种 LED 指示方案，按控制系统输入类型选择。传感器为 PNP 输出时选 PNP 电路，NPN 输出时选 NPN 电路，避免指示逻辑与实际信号相反。同一产线上混用两种输出类型时，建议在盒体标签上标注电路类型，便于维护时快速识别。

选型核对要点

核对项包括工位数量、插槽针脚配置（4-pin + PE）、最大线径、电缆外径范围、工作温度，以及是否需要电源隔离/短接。若现场已有预制电缆式分线盒在用，可用本系列按相同工位数量替换，把固定长度电缆改为现场接线，原有插槽接口保持不变。

典型应用场景

汽车焊装线

焊装线工位密集、传感器与夹具电磁阀数量多，主线长度在改造时经常变化。采用端子式分线盒后，现场按实际距离接线，改造时只需调整导线长度，不产生整根预制电缆的报废。夹具更换后新增的检测点也可直接在就近盒体的空余工位接入，不必重新布线。

物流输送与包装设备

输送线与包装机沿线布置光电、接近开关与气缸阀岛，接线点分散。端子式盒体可安装在输送机侧梁上，各工位就近接入，主电缆沿主线一条走完，减少分支电缆数量。设备出口到不同现场时，线缆长度差异由现场解决，同一型号盒体可以覆盖多个项目。

常见问题与排查

接线类问题

接线后某工位无信号，先核对该工位芯线色码与端子是否对应，再检查导线是否推入到位。多根导线同时不工作时，检查公共端与电源端是否接反或漏接。导线在拉拽检验中松动，说明线径超出 1.50 mm² 或推入角度不正，应重新剥切后垂直推入，不要反复强行插入。

指示与供电问题

LED 不亮但设备动作正常，多为 LED 电路类型与传感器输出类型不匹配；全部 LED 不亮时检查电源隔离/短接配置是否符合现场供电方式。盒体进水或插槽内有水汽，应检查未使用插槽是否加盖、主电缆入口夹紧是否到位，处理后先干燥再通电。

维护建议

建议在产线停机检修时检查端子区有无氧化、密封件有无老化，并对主电缆入口的夹紧结构复紧。更换盒体时保留原接线色码记录，避免重复对照图纸；同一产线上建议保留同批次备件，减少因结构微差带来的接线差异。

包装、储运与定制服务

产品出厂采用独立包装，盒体、说明书与必要附件分开存放，避免运输过程中插槽受压。储运环境应避免长时间日晒、雨淋与强振动，端子孔在未接线前保持干燥清洁，安装前再拆开包装，防止粉尘进入端子区。

上海科迎法通过 TS16949 汽车行业质量体系认证及 ISO9001:2015 质量体系认证，产品符合 ROHS 环保指令要求，并通过 CE/LVD、CE/EMC、IP67 第三方认证。可按客户要求定制工位数量、电路类型、电缆外径适配与壳体颜色；具体电气与机械尺寸以产品图纸为准，选型阶段可提供接线定义供核对。
