M16航空插头 大电流圆形连接器 6-19芯 金属壳体

一、产品定位：M16规格在圆形连接器中的位置

M16航空插头是上海科迎法电气布局在M8小型传感器接口与更大规格动力接口之间的中型圆形连接器，壳体螺纹为M16×1.5，对接后由端面密封圈与尾部压紧结构形成完整防水腔体。它的边界明确：设备既要送电源又要带若干路信号，M8的芯数与载流能力不够用，而更大规格接口在安装空间和成本上又偏重时，M16是比较均衡的折中。

与M5、M8等小规格相比，M16最直接的变化是螺纹直径与壳体内部可用截面积增加，因此可以排布更多触点和截面更大的接触件。本系列芯数覆盖6芯、7芯、9芯、12芯、16芯、19芯，额定电流按芯数在5A至10A之间分配，既能承担单路大电流供电，也能完成多路信号并行传输，一台设备上的动力与信号可以合并到一个接口上完成。

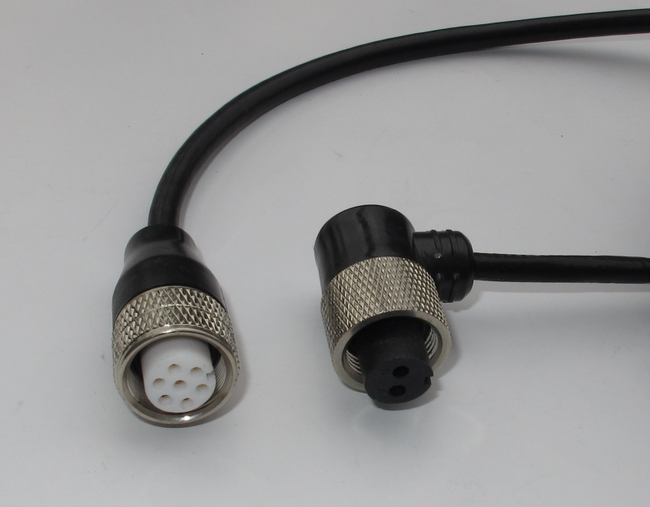

出线方向提供直头与弯头两种，结构上提供预铸成型式（出厂带电缆，插头与线缆一体注塑）和金属壳焊接式（插头不带线，现场组装）两种，整机厂可按装配工序、线长与维护方式自行选择。

二、结构组成与工作原理

M16插头由壳体、绝缘体、接触件、锁紧螺套与密封件组成。对接时螺纹把两个端面压紧，密封圈随之压缩变形，插针同时插入插孔。锁紧、密封与接触压力都由同一套螺纹承担，没有独立锁扣零件，这是它在振动场合表现稳定的原因。

触点与芯数布局

接触件基材为紫铜，表面镀金。6芯、7芯针位排布在较大节圆上，单针可分到更大截面与电流；12芯以上针位加密、单针截面减小，更适合信号与低功耗回路。布线时电源放外圈、信号放内圈，可减少大电流回路对微弱信号的干扰。

M16×1.5 螺纹锁紧

M16×1.5属于细牙公制螺纹，升角小、自锁性好，配合滚花锁紧螺套可徒手拧紧。与卡口式相比，螺纹连接在持续振动下不易自行松脱，插合深度也更可控，密封圈压缩量随螺纹行程稳定复现，不会因操作力度不同而出现漏水或过压。

端面密封与尾套密封

插合端依靠端面O形圈密封，尾部依靠尾套与电缆护套的过盈配合。预铸成型把电缆与插头一体注塑，取消了尾部装配缝隙；现场组装则在尾套拧紧时压紧电缆，更依赖操作规范。标称IP67在插合且尾套压紧时成立，插座单独暴露应另配防护帽。

金属壳体与屏蔽连续性

镀铬黄铜或锌合金壳体既是机械保护层，也是屏蔽层。壳体与屏蔽螺套、电缆编织网连通后，形成从线缆到设备外壳的低阻通路。对伺服、变频场合，这条通路往往比接触件本身更影响通信质量，因为共模干扰主要沿屏蔽层寻找泄放路径，中间一旦出现断点就会耦合进信号线。

三、关键电气参数与规格表

下表汇总本系列的常规参数。标注为范围的条目，表示数值随芯数、接触件截面与所配电缆规格变化；具体到某一物料号时，应以对应图纸与承认书为准。

6~19芯的电流分配

芯数越少，单针可承载的电流越大。6芯、7芯属于大电流配置，单针可以接近10A的上限；16芯、19芯针位密集，单针按5A左右使用更为稳妥。若同一插头内既有电机电源又有编码器信号，建议按电源占外圈大针、信号占内圈小针的方式分配，并留出一到两针作为备用或专用接地，后期增补功能时不必更换接口。

125V与250V电压等级

额定电压随芯数与绝缘间距在125V至250V之间取用：250V档多用于单相控制电源与中小功率设备供电，125V档多用于低压控制与信号回路。超过标定值会加速绝缘老化，选型时应按实际电压留出余量，并考虑感性负载断开时的瞬态过压。

工作温度与降额

标称工作温度为-25℃至+85℃。低温主要影响电缆护套柔韧性，户外或冷库环境应避免小半径弯折；高温同时作用于密封件与塑料绝缘体，靠近热源安装时需隔热或加大线缆余量。长期满负荷运行时，按环境温度适当降额比单纯追求针数更可靠。

四、材料与制造工艺

镀铬黄铜与锌合金壳体

黄铜壳体强度高、螺纹耐磨，适合插拔频次较高的场合；锌合金压铸件壁厚均匀、成型效率高，更适合批量较大的规格。两种材料表面均做镀铬处理，镀层提高螺纹面耐磨性，也把铜锌基体与潮气隔开，减少长期使用后的氧化起斑。

接触件镀金

紫铜基材先镀镍打底再镀金。镍层阻挡铜向金层扩散，金层提供稳定的低接触电阻与抗氧化表面，在潮湿、含硫气氛中仍能保持接触可靠。镀金厚度按使用频次与成本分档，插拔频繁或微电流场合可要求加厚。

注塑与金属壳焊接成型

预铸成型在注塑模内把插头本体与电缆护套结合为一体，密封由材料本体承担，适合批量配套与整机厂免去现场接线；金属壳焊接式由使用者剥线、焊针、穿尾套、拧紧，工序更多，但对线长、出线角度和维修的自由度更高，适合多品种小批量设备。

出厂检测

常规检测覆盖导通与绝缘电阻、耐压、插拔力、密封性能、外观与镀层附着力。密封项以气密或水压方式验证，插拔力用于判断接触件弹性是否在范围内。按批次抽检留存记录，是保证不同批次互换性的基础。

五、防护与可靠性

IP67 防尘防水

IP67表示完全防尘，并可在规定条件下短时浸水而不进水。实现这一等级靠三处配合：插合端O形圈、尾部电缆压紧、壳体螺纹的完整旋合。任何一处不到位都会让等级失效，例如尾套未拧到底、电缆外径超出尾套适配范围，或密封圈在装配时被扭曲。

螺纹抗振防松

在工程机械、机床等持续振动场合，连接器失效多来自螺纹缓慢回转导致接触压力下降。M16的细牙螺纹自锁性较好，配合锁紧螺套的滚花手动拧紧即可满足多数工况；振动量级更高的位置，可在外壳上加装防松卡箍或选用带锁紧结构的尾套，避免只靠螺纹单一手段。

耐油与耐腐蚀

镀铬壳体与镀金触点对切削油、液压油和一般清洗剂耐受性较好，适合机床与自动化线体。强酸、强碱或高盐雾的沿海环境仍需选更高等级镀层或不锈钢壳体，并定期检查密封圈是否硬化——密封件老化往往先于金属腐蚀出现。

六、安装与接线指导

面板开孔与固定

插座安装前应确认面板厚度与螺纹长度匹配，开孔边缘去毛刺，避免划伤密封圈。固定时按对角顺序逐步拧紧，让法兰受力均匀；单侧一次拧死容易使法兰翘曲，在另一侧留下缝隙。面板喷涂后应清理螺纹与密封面，漆膜会改变插合深度。

焊接工艺要点

剥线长度控制在焊杯深度以内，避免铜丝外露造成短路；多芯线应先套好尾套与热缩管再焊，顺序颠倒会导致返工。焊接时烙铁温度与停留时间要匹配线径，时间过短形成虚焊，过长则使绝缘体软化、针位偏移。焊后清理助焊剂残留，并逐针做导通与相邻针绝缘检查。

屏蔽层接地处理

屏蔽编织网应整圈压入屏蔽环或卡箍，形成360°接触，尽量避免只引一根"猪尾线"到地。猪尾线在高频下呈明显电感，对共模干扰泄放效果有限。屏蔽层与设备外壳连接后，不要再与信号地形成多点环流，接地点应服从整机EMC设计。

七、型号与选型对照

芯数与针孔配合

同规格插头与插座必须针孔对应、芯数一致，不同芯数的针位排列不同，强行对接会顶弯插针。本系列除6至19芯外，也提供3针3孔至8针8孔的直头与弯头组合，采购时应同时确认插头侧与插座侧的芯数、针孔属性，避免只报"一套"而漏掉一端。

直头与弯头的走线差异

直头出线沿插头轴向延伸，适合设备侧面有纵向空间的位置，线缆受力方向与插合方向一致；弯头出线转90°，适合贴壁安装或空间受限的机柜内部，可避免线缆长期折弯。选择时以线缆自然走向为准。

预铸带线与现场组装

预铸成型式出厂即带固定长度电缆，现场只需与设备端连接，装配一致性好，适合批量机型；金属壳焊接式由现场按实际长度接线，适合样机、非标设备与维修。两者电气性能一致，差别在密封的实现方式与维护成本。

八、典型应用场景

伺服电机编码器接口是M16的典型用途之一。编码器线需要多路信号与一路电源同时传输，6芯至12芯规格正好覆盖；金属壳体与屏蔽连续性可降低驱动器侧共模干扰对脉冲信号的影响，弯头款则方便在电机尾部狭小空间内走线。

工业电源与自动化设备主电缆场合，M16承担的是"一个接口同时送电与送信号"的角色。6芯、7芯的大电流配置可用于中小功率执行机构供电，配合19芯规格可把气缸阀岛、传感器与指示灯集中到一个接点上，减少机柜开孔数量与线束分支。

检测仪器、舞台灯光与重型机械信号控制也都适用。仪器与灯光设备看重的是插拔便利与外观整洁，重型机械更看重螺纹锁紧与抗振能力；同一系列通过壳体材质、镀层与尾套形式的组合，可以覆盖这两类差异较大的需求。

九、常见问题与排查

问：插合后信号时断时续，怎么查？答：先确认锁紧螺套是否旋到底，再逐针测量导通电阻。若个别针阻值明显偏大，多为焊接虚接或插孔弹性不足；若整组信号同时异常，优先检查屏蔽层与设备地之间是否形成环流。

问：标明IP67，现场仍进水是什么原因？答：多数情况与装配有关。检查电缆外径是否落在尾套适配范围内、尾套是否压紧、端面密封圈有无扭曲或切口，以及插座未插合时是否加了防护帽。密封圈被油浸泡后硬化，也会逐渐失去弹性。

问：大电流回路发热明显，能否提高额定值？答：额定电流是特定条件下的标定值，环境温度升高、线径不足或多针同时满载都会使温升叠加。应先核对导线截面与压接质量，再考虑改用单针截面更大的规格，而不是按标称值满打满算。

问：同一型号不同批次的插头能否互配？答：在芯数、针孔属性与螺纹规格一致的前提下可以互配。若出现插合困难，应核对针位排列与壳体公差，不要用加力旋合的方式强行对接，以免损伤螺纹与密封面。

问：能否在成品电缆上再加长？答：预铸成型式的电缆长度在出厂时已固定，现场加长需要剪断后重新做接头，密封性难以恢复到原状态。正确做法是订货时确认线长，或改用金属壳焊接式由现场按实际长度装配。

十、包装、储运与定制服务

产品以单只防静电袋加外箱包装，插头与插座分开放置，避免运输途中插针相互碰撞。长期存放应保持干燥、避免阳光直射，密封圈不宜长期受压或接触油类，重新使用前应检查镀层与密封件状态。

上海科迎法电气支持芯数组合、线长、出线方向、镀层厚度与尾套形式的定制，也可按客户图纸开发非标结构。公司通过ISO9000质量体系认证，型谱产品取得欧盟CE认证，原材料符合ROHS环保要求，样品与批量订单均可按项目节点排产。
