传感器插头

产品定位与核心优势

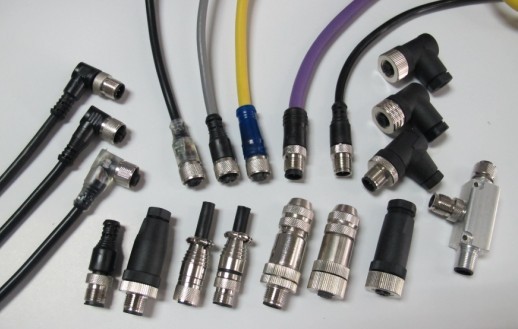

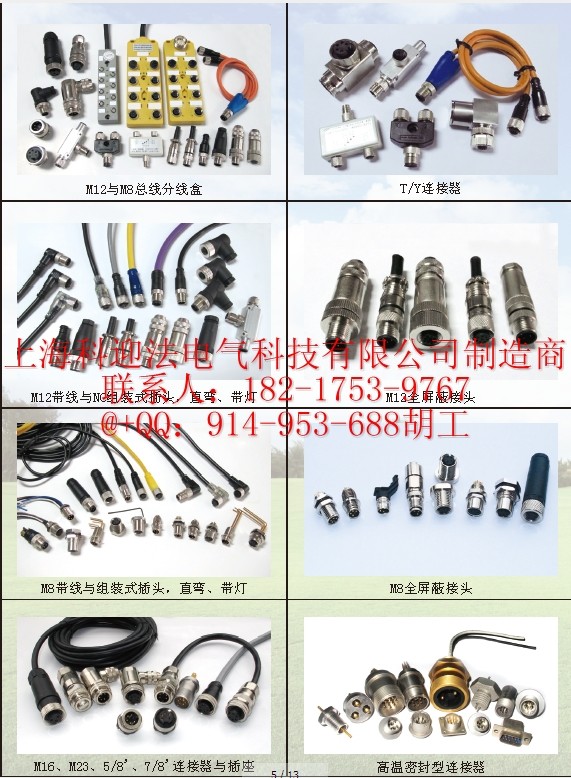

传感器插头又称传感器连接器，是传感器与控制系统之间最基础的接口元件。上海科迎法电气以 M8、M12 圆形螺纹连接为主力规格，围绕工业现场的防水、防油、抗振动和快速维护需求，形成了插头、插座与成型电缆组件相互配套的产品系列，可适配电感式、电容式、光电式、压力、流量、温度等传感器与仪器仪表。

与普通端子排接线相比，插拔式连接的价值首先体现在维护效率：传感器损坏时只需旋下插头、换上备件，不必重新拆线对号；其次，螺纹锁紧配合密封结构，可在切削液、冲洗水和粉尘环境中保持接触稳定；第三，镀金插针降低了接触电阻，使毫伏级、毫安级的小信号在长距离传输中少受接触噪声干扰。对批量设备制造商而言，预制电缆组件还能减少现场接线工时和接错风险，让整机调试更可控。

结构组成与工作原理

传感器插头由插头本体、插针或插孔、锁紧螺纹、密封件以及尾部电缆或接线端子构成。插头与设备端插座旋合后，插针进入插孔建立电气通路，尾部护套或灌胶层承担电缆拉力并封住进水路径。选型时把这几个部分逐一对照现场条件，比只看芯数更能避免后期故障。

插针与触点

插针采用铜合金基材，表面镀金，插孔为弹性接触件。插合后依靠弹性变形形成多点接触，接触面积和接触压力决定了接触电阻的稳定性。常见 3 芯、4 芯产品分别对应三线制、四线制传感器，2 芯多用于两线制回路；芯数越多，针位定义和线色对应越要在装配前核对，避免通电后才发现信号接错。

锁紧机构

M8、M12 插头依靠外螺纹与设备插座旋合，滚花锁紧螺母便于手拧，必要时可用工具加力。螺纹旋合到位后，插针与插孔的轴向位置被固定，能承受设备运行中的振动和电缆拖拽。若只旋进半扣，接触面看似导通，实际在振动下很容易瞬断。

密封与防水结构

密封由插头前端的 O 型圈、本体与电缆结合处的护套或灌胶层共同完成。常规产品可达到 IP67，短时浸水或冲洗工况可按需选择 IP68 结构，具体以订货型号为准。现场进水多数不是 O 型圈本身失效，而是电缆根部长期受侧向拉力，护套与本体出现缝隙，因此安装时应留出自然弯曲余量并加固定卡子。

屏蔽与接地结构

屏蔽型插头在壳体与电缆屏蔽层之间建立导通路径，使屏蔽层在插头处低阻抗接地，形成接近 360° 的包围。对于变频器、伺服驱动器附近的传感器信号，屏蔽能明显抑制共模干扰。使用时应注意屏蔽层按系统要求接地，避免两端随意接地形成地环路，把干扰引入信号线。

关键参数与规格

下表汇总了该系列传感器插头常用的规格维度，便于按设备接口快速缩小范围。表中为常规选项，特殊芯数、线长和护套材料可按项目定制，最终参数以订货型号和产品图纸为准。

选型时先确定设备端插座的螺纹和芯数，再确认传感器是两线制、三线制还是四线制，最后决定电缆长度与护套材质。三者缺一，容易出现买回插头却接不上或针位不对应的情况。需要现场自行接线的场合，可优先选择不带电缆的焊接或螺钉压接型；批量项目则更适合浇注一体成型电缆组件。

材料与制造工艺

材料与工艺决定了插头在潮湿、油污和温差环境中的寿命。同样的外形尺寸，针件镀层厚度、壳体材料和装配密封的控制水平，会在使用一两年后拉开明显差距。

针件材料与镀层

针件以铜合金加工，兼顾导电性与弹性；接触表面镀金，降低氧化风险并保持低而稳定的接触电阻。镀层均匀性依赖前处理清洁度和电镀过程控制，镀层过薄或露底，在潮湿含硫环境中会出现发暗、接触电阻上升。

壳体与绝缘材料

壳体常用工程塑料，阻燃等级可做到 UL 94V-0；需要更高机械强度或电磁屏蔽的场合，可选用金属壳体结构。绝缘体负责固定针位并保证爬电距离，材料吸水率和尺寸稳定性会直接影响耐压与插拔手感，长期在高湿环境中使用时尤其要关注这一点。

注塑成型与装配

成型电缆组件将电缆与插头本体一次浇注成整体，使电缆拉力由本体承担，而不是由焊点承受。装配环节要控制针位方向、焊点饱满度和护套同心度，任何一项偏差都可能在振动中放大为断线或进水。成型后的外观检查只能发现明显缺陷，内部质量仍要靠工序控制。

出厂检测

成品通常要经过通断、针位对应、绝缘电阻和耐压检查，密封结构按批次做气密或浸水抽检。对屏蔽型产品还需确认壳体与屏蔽层的导通。检测记录可随批次追溯，这也是批量项目稳定供货的基础，用户可要求随货提供相应批次记录。

防护与可靠性

工业现场的可靠性，最终表现为长期不瞬断、不进水、不因油污和温差而接触退化。以下四项是选型和验收时最值得关注的性能。

防护等级

IP67 可满足短时浸水和常规冲洗，IP68 适合更严苛的浸水工况。防护等级是整机状态下的指标，插头未旋紧、电缆护套破损或密封圈沾有切屑，都会使实际防护能力下降。安装前应检查 O 型圈是否完好、有无异物，维护后按规定旋紧。

耐温与耐油

常规产品可覆盖 -25℃ 至 +85℃ 的典型工业温度范围，具体以型号为准。靠近热源、户外暴晒或低温冷库等工况，需要单独确认材料体系。切削液和液压油环境应关注护套材料的耐油性，PVC 与 PUR 护套在柔软度、耐磨和耐油表现上各有侧重。

抗振动与插拔寿命

螺纹锁紧本身具备较好的抗振能力，配合电缆固定可避免插头承受反复弯折。插拔寿命通常按千次量级设计，实际寿命受插拔力度、是否有异物进入插孔以及针件镀层磨损影响。维护时不要拉着电缆拔插头，应握住本体旋转退出，以减少焊点和护套受力。

电气性能

接触电阻、绝缘电阻、额定电压和额定电流需按具体型号核对。小信号传感器更关注接触电阻的稳定性，执行器和加热类负载则要留出电流余量。多芯插头中若同时走信号与电源，应避免把大电流回路与微弱信号安排在相邻针位，以降低串扰。

安装与接线指导

正确安装能延长插头寿命，也能避免把质量问题误判为产品故障。以下四点是现场施工中最容易出错的环节。

螺纹安装

设备端插座应有平整的安装面，面板开孔尺寸与螺纹规格匹配。旋入前清理螺纹上的切屑和油泥，手感发涩时不要强行加力，以免损伤螺纹。需要防水时，插座与面板之间应按要求加密封垫，并保证安装面没有划痕和变形。

焊接与压接

焊接型插头要控制烙铁温度与停留时间，避免绝缘体受热变形、针位偏移；焊点应饱满光亮，不得出现虚焊和拉尖。压接型则要选用与线径匹配的端子和压接工具，压接后做轻拉检查。无论哪种方式，线芯剥皮长度都应与针位结构匹配。

屏蔽层处理

屏蔽电缆剥开后应保留足够长度的编织层，通过屏蔽夹或压环与插头壳体可靠连接，避免只靠一根细引线接地。屏蔽层与信号线之间要保持绝缘，防止毛刺搭接造成短路。整条链路的屏蔽应连续，中间转接处不能断开。

紧固扭矩

锁紧螺母按产品说明施加合适扭矩即可，过紧会使螺纹或密封圈过度变形，过松则抗振能力不足。电缆较粗或走向有侧向拉力时，应在插头后方增加固定，让拉力止于卡子而不是焊点。设备移动部位还应预留弯曲余量，避免反复折弯同一处护套。

型号命名与选型对照

该系列按螺纹规格、芯数、接头形式和接线方式组合命名，订货时需要把四项说清。原文列出的 M8、M12 订货型号可作为对照，特殊针位定义和线色需在订单中另行注明，以免按通用线序生产造成不匹配。

芯数与信号类型

两线制传感器只需两根线，通常占用 2 芯；三线制需要电源、地和输出，对应 3 芯；四线制多用于输出加反馈或双信号场合。模拟量 4-20mA、数字量 PNP/NPN 以及带通信功能的传感器，芯数与针位定义都不同，不能只按外形购买。选型时应提供传感器型号或接线图。

直头与弯头

直头适合插头前方空间充裕、电缆自然下垂的场合；90° 弯头适合设备侧面空间受限或电缆需要沿面板走线的位置。弯头能减小电缆弯曲半径，但也要注意弯曲方向与出线口朝向一致，否则会形成侧向拉力。

典型应用场景

传感器与仪器仪表

在液位、压力、流量、温度等仪器仪表上，M12、M8 插头承担信号引出和调试接口。IP67 结构与镀金触点可适应潮湿车间和户外表箱，EMC 屏蔽型适合与变频设备同柜安装。

工程机械与自动化产线

工程机械、包装线、装配线、机床和编码器应用中，插头需要承受振动、油污和频繁维护。螺纹锁紧与成型电缆的组合能减少停机接线时间；对需要快速换型的产线，预制不同长度的电缆组件可把换线时间压缩到几分钟，也降低了现场接错针位的概率。

常见问题与排查

插合后信号时断时续，先查什么？先确认锁紧螺母是否旋到位，再检查插孔内是否有异物或针件是否退针，轻拉电缆看尾部护套是否松动。若只在设备振动时出现，多为半扣旋合或电缆未固定，导致插头持续受力。

冲洗后插头内部有水，怎么处理？立即断电，拆下插头检查 O 型圈是否变形、缺失或沾有切屑，电缆根部护套是否开裂。清理后更换密封件并旋紧；反复进水的部位应改为 IP68 结构或增加防护罩，同时消除电缆侧向拉力。

三线制传感器如何对应针位？按传感器说明书确认电源正、电源负和输出三根线的颜色，再对照插头针位图接线，不要凭经验套用其他品牌的线色。接错电源极性可能当场损坏传感器，通电前应先用万用表核对通断。

屏蔽线一定要接吗？在变频器、伺服、焊接设备等强干扰环境中建议使用屏蔽型插头并可靠接地；干扰较小的场合可不用屏蔽，但电缆应远离动力线。屏蔽接地方式应服从整套设备的接地设计，避免形成地环路而引入新的干扰。

插头旋不紧或容易退扣怎么办？检查螺纹是否有磕伤、异物或滑牙，密封圈是否过厚导致顶住。若螺纹完好仍退扣，应确认是否选错螺纹规格；长期振动场合需增加固定卡子。

能不能买不带电缆的自己接线？可以。焊接型或螺钉压接型适合现场自行接线，但需按针位图和线径要求施工，并做好尾部密封与拉力固定。批量项目建议直接选用浇注一体电缆组件，减少现场工时和接错风险。

包装、储运与定制服务

产品一般采用防静电袋或独立包装，多芯插头与电缆组件盘绕后装入纸箱，避免重压和尖锐物划伤护套。仓储应保持干燥通风，远离油污、酸碱和强磁场；长期存放时不要悬挂在电缆上，以免护套永久变形。

除常规型号外，可按项目定制电缆长度、护套材质、线色、针位定义、屏蔽方式和特殊标识。定制前建议提供设备接口照片、传感器接线图和现场环境说明，必要时先做样品验证再批量交付。更多 M12 订货型号可致电胡工索取。
