3芯,4芯大电流航空插头

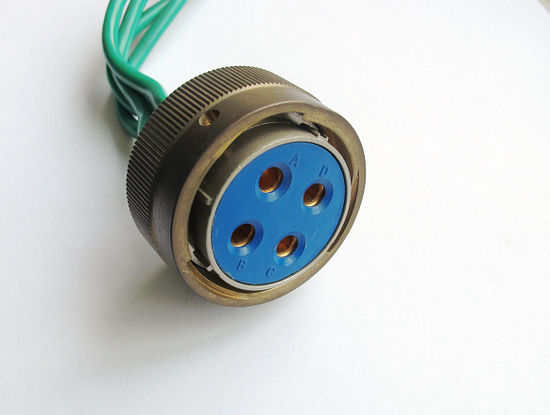

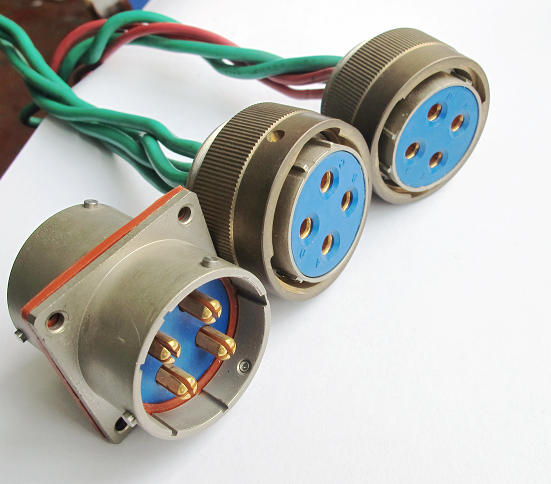

3芯、4芯大电流航空插头是面向大功率回路的分体式电气连接方案，插头与插座可快速分离，在电机、电源柜、充电与储能设备中承担电能传输和快速换装的任务。与端子排硬连接相比，检修或更换部件时不必逐根拆线，插合到位即完成连接，能有效避免误接与线头松动。

产品按大电流接触件设计，接触件规格覆盖φ2.5至φ12，单芯额定电流从25A到250A，3芯与4芯布置可同时传输三相动力与保护、中性回路，适用于低压大电流系统的柜内与柜间连接。实际选型需结合负载电流、环境温度与导线截面共同确定。

圆形壳体配合螺纹锁紧，插合后由锁紧套压紧密封件，形成机械与电气的双重连接；分离时只需旋松锁紧套，插拔力可控，不会拉伤线缆与端子。

同一壳体内可按需配置信号接触件，实现动力与控制的混合传输，减少设备面板上的接口数量，也降低了布线复杂度。

结构组成与工作原理

插头与插座由壳体、绝缘体、接触件、锁紧套和密封件五部分构成。插合时接触件先对接导通，锁紧套再旋入压紧密封件，使电气连接与机械固定分步完成，操作手感明确，不易出现半插合状态。

插针与触点结构

接触件采用铜合金材料，插针为圆柱形，插座端为弹性插孔，插合时依靠插孔的弹性变形产生接触压力。触点直径越大，导电截面越大，可承载的电流也越高，φ2.5对应25A，φ12可达250A。

大电流回路中接触电阻是主要热源。本系列各规格接触件的接触电阻均控制在1mΩ以内，插合部位温升小，长期满载运行时不易因局部过热导致绝缘老化或镀层变色。

螺纹锁紧机构

插头与插座通过壳体螺纹与锁紧套连接，旋合后形成轴向压紧力。螺纹升角小，具备自锁特性，在持续振动与冲击工况下不易松脱；锁紧套外表面做防滑纹，便于戴手套操作。

密封与绝缘结构

插合面设置弹性密封件，锁紧套压紧后密封件产生压缩变形，封住插合缝隙；插座与安装面板之间另设安装密封，形成两道密封。密封性指标为耐压0.2MPa，可阻挡粉尘与短时积水侵入。

绝缘体采用耐热热塑性材料，将各接触件按设计针距固定，既保证插合对准，也维持相间与对壳的爬电距离，避免大电流下的沿面放电。

屏蔽壳体结构

需要抑制电磁干扰时可选屏蔽镀层与屏蔽壳体，插头尾部通过屏蔽夹与电缆屏蔽层连接，壳体与面板低阻搭接，形成连续屏蔽通路，适合变频驱动与伺服系统等存在较强干扰的场合。

非屏蔽型采用阳极氧化作色，兼顾外观、耐磨与耐蚀，适用于以动力传输为主、干扰要求不高的设备内部连接。

关键参数与规格表

接触件与电流等级

接触件直径决定载流能力，下表列出各规格接触件的接触电阻与额定电流。选型时应保证长期工作电流不超过额定值，并在高温、多芯同时满载等条件下留出降额余量。

φ3与φ3.5同为50A，可根据线径和插拔频次在两者之间取舍；φ6与φ7同为100A，一般优先选φ7以降低接触电阻和温升。3芯方案多用于三相电机，4芯方案可增加一根保护接地或中性线。

额定电压与绝缘性能

不同环境条件下的额定电压、耐电压与绝缘电阻如下表。常温常压下额定电压500V、耐电压1500V、绝缘电阻不低于3000MΩ；湿热与高温条件下绝缘电阻明显下降，设计时需按最严苛工况校核。

湿热与低气压条件下空气绝缘能力下降，耐电压值随之降低，用于高原、机舱或真空设备时应以表中低压环境对应的额定电压作为设计上限，并适当加大相间距离。

环境适应性指标

工作温度−55℃～+125℃，40℃时相对湿度可达95%，工作高度海拔30000m；振动频率10Hz～2000Hz、加速度196m/s²，冲击与恒加速度均为490m/s²。

防盐雾、防潮湿、防霉菌性能符合GJB101A-97标准的要求，适合户外机柜、车载与船用等温湿变化大、盐雾侵蚀明显的环境。

材料与制造工艺

铝合金壳体与镀层

壳体采用高强度铝合金材料，兼顾结构强度与轻量化，适合需要频繁插拔或安装空间受限的设备；也可按需选用不锈钢壳体，用于腐蚀性更强的场合。

非屏蔽镀层为阳极氧化作色，膜层与基体结合牢固，具有一定的耐磨与绝缘能力。屏蔽型可提供镀锌彩虹色钝化、军绿色钝化、化学镀镍、喷沙镀镍等镀层，用户可按盐雾时长、外观和搭接电阻要求选择。

铜合金接触件镀金

接触件为铜合金材料，表面镀金。金层化学稳定性好，不易氧化和硫化，能长期保持低而稳定的接触电阻，特别适合微弱信号与多次插拔的混合连接场景。

镀金层厚度可按客户要求定制，沿海、高湿或含硫气氛环境中可适当加厚，以延长插合部位的有效寿命。

绝缘体与装配

绝缘体选用耐热热塑性材料，通过注塑或压装将接触件固定在设计位置，保证针距一致、插合对准，并在高温下维持足够的机械强度与绝缘水平。

装配完成后进行插合分离力校核，确保锁紧套旋合顺畅、插针不偏斜，避免因装配应力造成接触件位移。

出厂检测

出厂前对接触电阻、耐电压、绝缘电阻和密封性进行检测，并对镀层外观、壳体螺纹与锁紧套配合进行全检或抽检，保证批次间性能一致。

防护与可靠性

密封与耐压

产品密封性指标为耐压0.2MPa，插合状态与安装状态均能承受该压力而不渗漏，可应对设备冲洗、雨淋和短时浸水工况。

密封效果依赖密封件的压缩量，因此安装时须保证锁紧套完全旋紧、面板平整无毛刺，密封件不得涂覆油脂或沾附切削屑。

耐温与耐湿

−55℃～+125℃的工作温度范围覆盖了户外低温启动与柜内高温积聚两类极端工况，绝缘体在高温下不软化、不析出，低温下不脆裂。

40℃时相对湿度95%的条件下仍可正常工作，配合密封结构可避免凝露在插合面聚集，减少漏电与爬电风险。

抗振动与冲击

10Hz～2000Hz、196m/s²的振动与490m/s²的冲击、恒加速度条件下，螺纹锁紧结构保持连接不松脱，接触件不产生瞬断，适合装车、装机和移动设备使用。

线缆侧应留出适度弯曲余量并做固定，避免振动能量全部传到插合部位，进一步降低接触件磨损。

电气可靠性

机械寿命为500次插拔，按接触电阻≤1mΩ、绝缘电阻≥3000MΩ的指标控制，可在设备全生命周期内维持稳定的导通能力。

对于插拔频次高的场合，建议选用较大直径接触件并降低单次负载电流，以延长镀金层的有效磨损周期。

安装与接线指导

面板开孔与固定

插座安装前按对应壳体规格加工面板开孔，孔口去毛刺并保证平面度，避免密封件被切边或压偏。固定方式可选螺纹压紧或法兰螺钉连接，按安装空间选择。

面板厚度与开孔尺寸应匹配壳体安装长度，过厚的面板会导致锁紧套旋合不到位，直接影响密封与接触压力。

焊接与压接工艺

带线型产品出厂已完成焊接或压接并做注塑保护，现场只需按芯位对接；不带线型由用户自行接线，焊接时应控制烙铁温度与时间，避免热量沿接触件传入绝缘体造成变形。

压接型需使用对应规格的压接钳与端子，压接后做拉脱力检查；大电流回路建议采用压接或螺栓端子，减少焊点空洞带来的温升。

屏蔽接地

屏蔽型插头的屏蔽夹应与电缆屏蔽层形成面接触，屏蔽层剥离长度适中，避免屏蔽网散丝碰触接触件。壳体与面板之间应保证低阻搭接，接地线截面按设备接地要求选取。

型号命名与选型对照

芯数与触点直径选择

先按回路数量确定3芯或4芯，再按单芯最大持续电流确定接触件直径，最后校核壳体尺寸能否装入设备面板。三相电机通常选3芯，需要中性线或接地保护时选4芯。

若同一接口还需传输控制信号，可在动力接触件之外增加小规格信号针，选型时须说明信号数量与线径，由厂家确认针位布置。

插头与插座配套

插头与插座须按同一壳体规格和芯数成套选用，针型与孔型方向应明确，避免现场出现针针对插。带线型与不带线型可分别用于整机厂与现场施工场景。

需要屏蔽、耐盐雾或特定镀层时，应在订货时注明，非屏蔽阳极氧化型不能直接替代屏蔽型使用。

典型应用场景

电机与工程机械

用于三相电机、泵站、风机与工程机械的动力线连接，设备转场或更换部件时可整体插拔，减少现场接线时间，也避免接线错误导致的相序问题。

新能源与储能设备

在充电设备、储能柜与电池包测试台架中承担大电流回路连接，3芯、4芯结构便于区分正负极与保护回路，插拔式接口有利于工位快速切换。

机床与工业自动化

用于机床主轴、伺服驱动与机器人本体的大电流供电，配合屏蔽型可抑制变频器与伺服放大器产生的高频干扰，密封结构可抵御冷却液与油雾侵入。

轨道交通与特种装备

满足GJB101A-97相关环境要求，可用于车载电源、地面保障设备与特种车辆的电气互连，在振动、冲击与温湿交变条件下保持连接可靠。

常见问题与排查

问：插合后接触件温度偏高是什么原因？答：先确认实际电流是否超过该规格额定值，再检查插针是否偏斜、锁紧套是否旋紧。接触压力不足会让接触电阻上升，必要时更换插孔或整只插座。

问：插拔时手感很紧，能否用工具强行旋入？答：不建议。应先检查针位是否对正、密封件是否错位，再确认锁紧套螺纹有无异物。强行旋入会压伤密封件并造成接触件位移。

问：湿热环境绝缘电阻下降是否需要更换？答：绝缘电阻在湿热条件下按≥20MΩ考核，短时下降属正常现象；若干燥后仍低于指标，应检查密封是否失效、插合面是否积水或污染。

问：屏蔽型与非屏蔽型外观如何区分？答：屏蔽型壳体表面为镀锌钝化或镀镍外观，尾部有屏蔽夹结构；非屏蔽型为阳极氧化作色。具体以铭牌与出厂标识为准。

问：高原或机舱使用时要注意什么？答：低气压4.39kPa条件下额定电压降为300V，应据此降低工作电压或加大相间距离，并向厂家说明使用海拔。

包装、储运与定制服务

产品独立包装并做防尘防潮处理，插头与插座分开放置，避免运输中相互磕碰造成镀层划伤。长期存放应保持干燥、无腐蚀性气体，避免阳光直射。

安装前不宜提前拆封，若需存放于施工现场，应避免与切削液、清洗剂同箱存放，防止密封件老化与镀层受污染。

科迎法坚持定制化方向，可按客户要求调整芯数组合、接触件直径、线缆长度、镀层类型与安装法兰形式，接受特种订制服务。订货时请提供回路数量、额定电流、使用环境与面板尺寸。

上海科迎法电气科技有限公司专注于电气连接产品的研发、生产与销售，通过ISO9000质量体系认证，型谱产品取得欧盟CE认证，设计选用符合ROHS要求的环保原材料。
